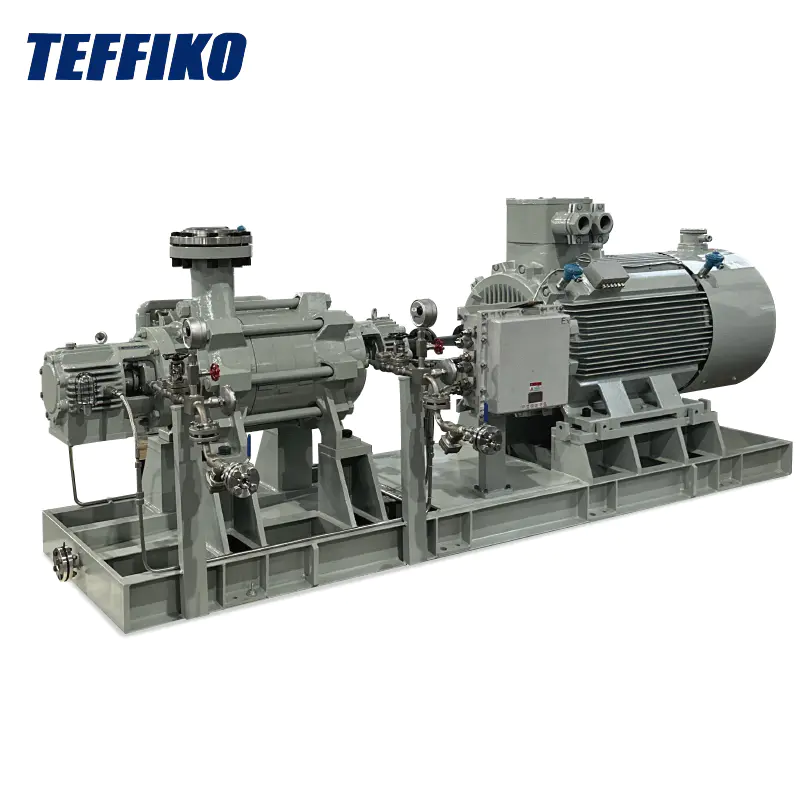

असर प्रकार मल्टीस्टेज सेंट्रीफ्यूगल पंप के बीच एपीआई

Model:BB4

असर प्रकार के मल्टीस्टेज सेंट्रीफ्यूगल पंप के बीच एपीआई क्षैतिज एकल-कैसिंग मल्टीस्टेज पंप हैं, विशेष रूप से उच्च तापमान और उच्च दबाव जैसे चरम परिचालन स्थितियों के लिए डिज़ाइन किए गए हैं। वे एक पेशेवर टीम द्वारा सावधानीपूर्वक तैयार किए जाते हैं। निर्माण प्रक्रिया सख्त मानकों और सटीक प्रक्रियाओं का पालन करती है, गुणवत्ता के साथ उत्कृष्ट उत्पाद की गुणवत्ता सुनिश्चित करने के लिए कड़ाई से नियंत्रित।

जांच भेजें

उत्पाद वर्णन

एपीआई के बीच-असर वाले प्रकार मल्टीस्टेज सेंट्रीफ्यूगल पंप में सेंटरलाइन पर समर्थित एक वोल्यूट के आकार का पंप आवरण है। इम्पेलरों को सममित रूप से अक्षीय बल को संतुलित करने के लिए व्यवस्थित किया जाता है, जो कि बैलेंस डिस्क या बैलेंस ड्रम जैसे जटिल संतुलन तंत्र की आवश्यकता को समाप्त करता है। इनलेट और आउटलेट आवरण के निचले भाग में स्थित हैं, इनलेट और आउटलेट पाइपलाइनों को स्थानांतरित किए बिना डिस्सैमली और इंस्टॉलेशन के लिए अनुमति देते हैं। आंतरिक कोर एक अक्षीय विभाजन संरचना को अपनाता है, जिसमें इम्पेलर्स सममित रूप से पारंपरिक संतुलन उपकरण को समाप्त करते हुए बैक-टू-बैक की व्यवस्था करते हैं। यह कणों वाले मीडिया को परिवहन करते समय यह सुरक्षित और अधिक विश्वसनीय बनाता है। यह औद्योगिक क्षेत्र में कुशल और स्थिर परिवहन के लिए एक आदर्श विकल्प है।

अनुप्रयोग क्षेत्र

क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंपों का उपयोग मुख्य रूप से तेल निष्कर्षण, पेट्रोकेमिकल उद्योग, रासायनिक उद्योग, कोयला रासायनिक उद्योग, पाइपलाइन परिवहन, समुद्री जल अलवणीकरण, बिजली संयंत्रों आदि में किया जाता है पौधे।

परिचालन की स्थिति

1। प्रवाह दर: 10 - 1500 वर्ग/एच

2। सिर: 3000 मीटर तक

3। इनलेट और आउटलेट व्यास: [न्यूनतम व्यास] - [अधिकतम व्यास] मिमी

4। तापमान रेंज: -40 ° C - 200 ° C

5। दबाव: 10 एमपीए - 35 एमपीए

6। अधिकतम घूर्णी गति: 6000 आर/मिनट

प्रदर्शन -पार्श्व आरेख

पंप मॉडल	प्रबुद्ध व्यास मिमी		प्रवाह दर (एम//एच)	सिर (एम)	(%)	एनपीएसएच (एम)	Meftor Power r = 1 (kW)	पंप -विधा	lmpeller व्यास मिमी		प्रवाह दर (एम//एच)	सिर (एम)	उड़ानों (%)	एनपीएसएच (एम)	मोटर पावर आर = 1 (केडब्ल्यू)
25-50 x3	अधिकतम	217	40	130.5	51.4	2.4	37	60-50 x6	अधिकतम	217	50	318	55	1.8	90
25-50 x3	मिन	185	35	93	49.4	2.4	30	60-50 x6	मिन	180	40	240	53	1.8	75
25-50 x4	अधिकतम	217	40	174	51.4	2.4	45	60-50 x7	अधिकतम	217	50	371	55	1.8	110
25-50 x4	मिन	185	35	124	49.4	2.4	30	60-50 x7	मिन	180	40	280	53	1.8	75
25-50 x5	अधिकतम	217	40	217.5	51.4	2.4	55	60-50 x8	अधिकतम	217	50	424	55	1.8	110
25-50 x5	मिन	185	35	155	49.4	2.4	37	60-50 x8	मिन	180	40	320	53	1.8	75
25-50 x6	अधिकतम	217	40	261	51.4	2.4	75	60-50 x9	अधिकतम	217	50	477	55	1.8	132
25-50 x6	मिन	185	35	186	49.4	2.4	45	60-50 x9	मिन	180	40	360	53	1.8	90
25-50 x7	अधिकतम	217	40	304.5	51.4	2.4	75	60-50 x10	अधिकतम	217	50	530	55	1.8	132
25-50 x7	मिन	185	35	217	49.4	2.4	55	60-50 x10	मिन	180	40	400	53	1.8	110
25-50 x8	अधिकतम	217	40	348	51.4	2.4	90	60-50 x11	अधिकतम	217	50	583	55	1.8	160
25-50 x8	मिन	185	35	248	49.4	2.4	55	60-50 x11	मिन	180	40	440	53	1.8	110
25-50 x9	अधिकतम	217	40	391.5	51.4	2.4	110	60-50 X12	अधिकतम	217	50	636	55	1.8	185
25-50 x9	मिन	185	35	279	49.4	2.4	75	60-50 X12	मिन	180	40	480	53	1.8	110
25-50 x10	अधिकतम	217	40	435	51.4	2.4	110	60-50 X13	अधिकतम	217	50	689	55	1.8	200
25-50 x10	मिन	185	35	310	49.4	2.4	75	60-50 X13	मिन	180	40	520	53	1.8	132
25-50 x11	अधिकतम	217	40	478.5	51.4	2.4	132	60-50 X14	अधिकतम	217	50	742	55	1.8	220
25-50 x11	मिन	185	35	341	49.4	2.4	75	60-50 X14	मिन	180	40	560	53	1.8	132
25-50 X12	अधिकतम	217	40	522	51.4	2.4	132	100-70 x3	अधिकतम	254	103.3	214.8	68	2.9	110
25-50 X12	मिन	185	35	372	49.4	2.4	90	100-70 x3	मिन	216	80	159	65	2.9	75
25-50 X13	अधिकतम	217	40	565.5	51.4	2.4	160	100-70 x4	अधिकतम	254	103.3	286.4	68	2.9	160
25-50 X13	मिन	185	35	403	49.4	2.4	90	100-70 x4	मिन	216	80	212	65	2.9	90
25-50 X14	अधिकतम	217	40	609	51.4	2.4	160	100-70 X5	अधिकतम	254	103.3	358	68	2.9	185
25-50 X14	मिन	185	35	434	49.4	2.4	110	100-70 X5	मिन	216	80	265	65	2.9	110
60-50 x3	अधिकतम	217	50	159	55	1.8	55	100-70 x6	अधिकतम	254	103.3	429.6	68	2.9	220
60-50 x3	मिन	180	40	120	53	1.8	30	100-70 x6	मिन	216	80	318	65	2.9	132
60-50 x4	अधिकतम	217	50	212	55	1.8	75	100-70 x7	अधिकतम	254	103.3	501.2	68	2.9	250
60-50 x4	मिन	180	40	160	53	1.8	45	100-70 x7	मिन	216	80	371	65	2.9	160
60-50 x5	अधिकतम	217	50	265	55	1.8	75	100-70 x8	अधिकतम	254	103.3	572.8	68	2.9	280
60-50 x5	मिन	180	40	200	53	1.8	55	100-70 x8	मिन	216	80	424	65	2.9	185

पंप -विधा	lmpeller व्यास मिमी		प्रवाह दर (एम/एच)	सिर (एम)	उड़ानों (%)	एनपीएसएच (एम)	मोटर -शक्ति आर = 1 (केडब्ल्यू)	पंप मॉडल	मपेलर व्यास मिमी		प्रवाह दर (एम/एच)	सिर (एम)	Eff (%)	एनपीएसएच (एम)	मोटर -शक्ति आर = 1 (केडब्ल्यू)
100-70 x9	अधिकतम	254	103.3	644.4	65	2.9	315	300-180 x5	अधिकतम	385	300	939	72.2	4.346	1250
100-70 x9	मिन	216	80	477	63	2.9	185	300-180 x5	मिन	328	230	710	70.2	4.346	710
100-70 x10	अधिकतम	254	103.3	716	65	2.9	355	300-180 x6	अधिकतम	385	300	1127	72.2	4.346	1600
100-70 x10	मिन	216	80	530	63	2.9	220	300-180 x6	मिन	328	230	852	70.2	4.346	900
100-70 x11	अधिकतम	254	103.3	787.6	65	2.9	400	450-150 x3	अधिकतम	380	443	480	78	5.8	900
100-70 x11	मिन	216	80	583	63	2.9	250	450-150 x3	मिन	320	340	336	76	5.8	500
100-70 X12	अधिकतम	254	103.3	859.2	65	2.9	450	450-150 x4	अधिकतम	380	443	640	78	5.8	1120
100-70 X12	मिन	216	80	636	63	2.9	250	450-150 x4	मिन	320	340	448	76	5.8	630
180-100 x3	अधिकतम	312	180	330	68	3.43	280	450-150 x5	अधिकतम	380	443	800	78	5.8	1400
180-100 x3	मिन	265	153	237	66	3.43	185	450-150 x5	मिन	320	340	560	76	5.8	800
180-100 x4	अधिकतम	312	180	440	68	3.43	355	450-150 x6	अधिकतम	380	443	960	78	5.8	1800
180-100 x4	मिन	265	153	316	66	3.43	220	450-150 x6	मिन	320	340	672	76	5.8	1000
180-100 x5	अधिकतम	312	180	550	68	3.43	450	650-150 x3	अधिकतम	380	610	477.9	78	6.2	1120
180-100 x5	मिन	265	153	395	66	3.43	280	650-150 x3	मिन	320	440	324	76	6.2	630
180-100 x6	अधिकतम	312	180	660	68	3.43	560	650-150 x4	अधिकतम	380	610	637.2	78	6.2	1600
180-100 x6	मिन	265	153	474	66	3.43	355	650-150 x4	मिन	320	440	432	76	6.2	800
180-100 X7	अधिकतम	312	180	770	68	3.43	630	650-150 x5	अधिकतम	380	610	796.5	78	6.2	2000
180-100 X7	मिन	265	153	553	66	3.43	400	650-150 x5	मिन	320	440	540	76	6.2	1000
180-100 x8	अधिकतम	312	180	880	68	3.43	710	650-150 x6	अधिकतम	380	610	955.8	78	6.2	2240
180-100 x8	मिन	265	153	632	66	3.43	450	650-150 x6	मिन	320	440	648	76	6.2	1250
180-100 x9	अधिकतम	312	180	990	68	3.43	800	800-180 x3	अधिकतम	415	800	570	80	8	1800
180-100 x9	मिन	265	153	711	66	3.43	500	800-180 x3	मिन	353	660	366	78	8	1000
180-100 x10	अधिकतम	312	180	1100	68	3.43	900	800-180 x4	अधिकतम	415	800	760	80	8	2500
180-100 x10	मिन	265	153	790	66	3.43	560	800-180 x4	मिन	353	660	488	78	8	1250
300-180 x3	अधिकतम	385	300	563.4	72.2	4.346	710	800-180 x5	अधिकतम	415	800	950	80	8	3150
300-180 x3	मिन	328	230	426	70.2	4.346	450	800-180 x5	मिन	353	660	610	78	8	1600
300-180 x4	अधिकतम	385	300	751.2	72.2	4.346	1000
300-180 x4	मिन	328	230	568	70.2	4.346	560

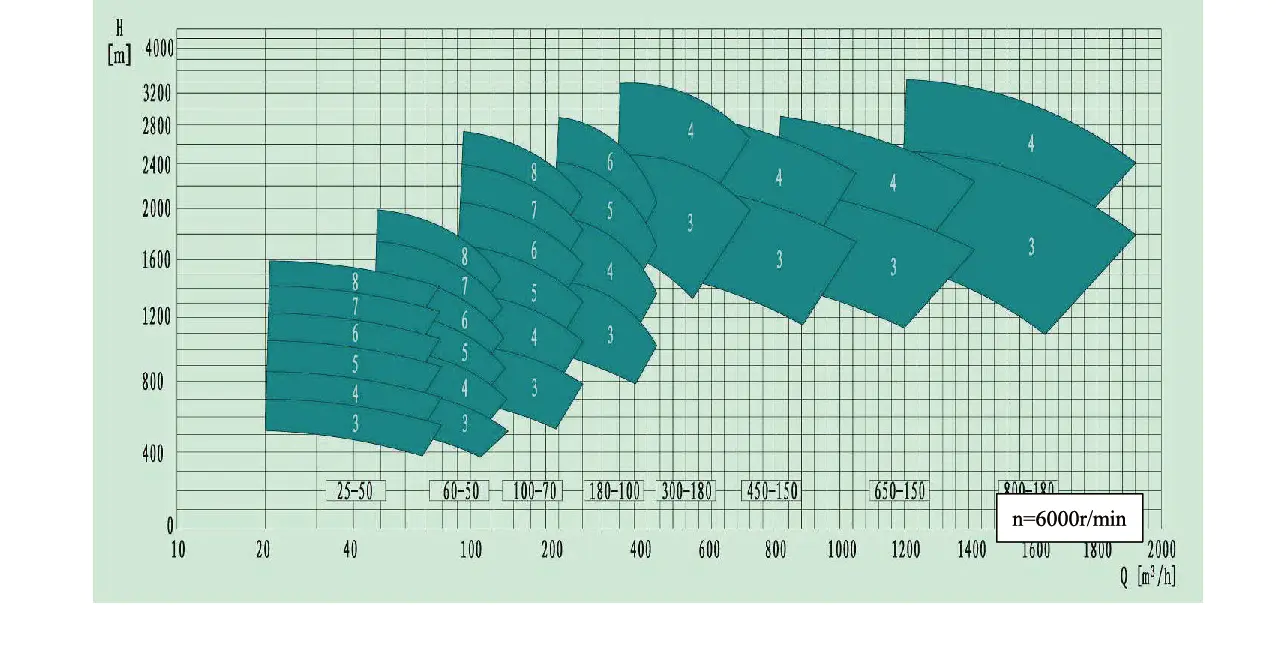

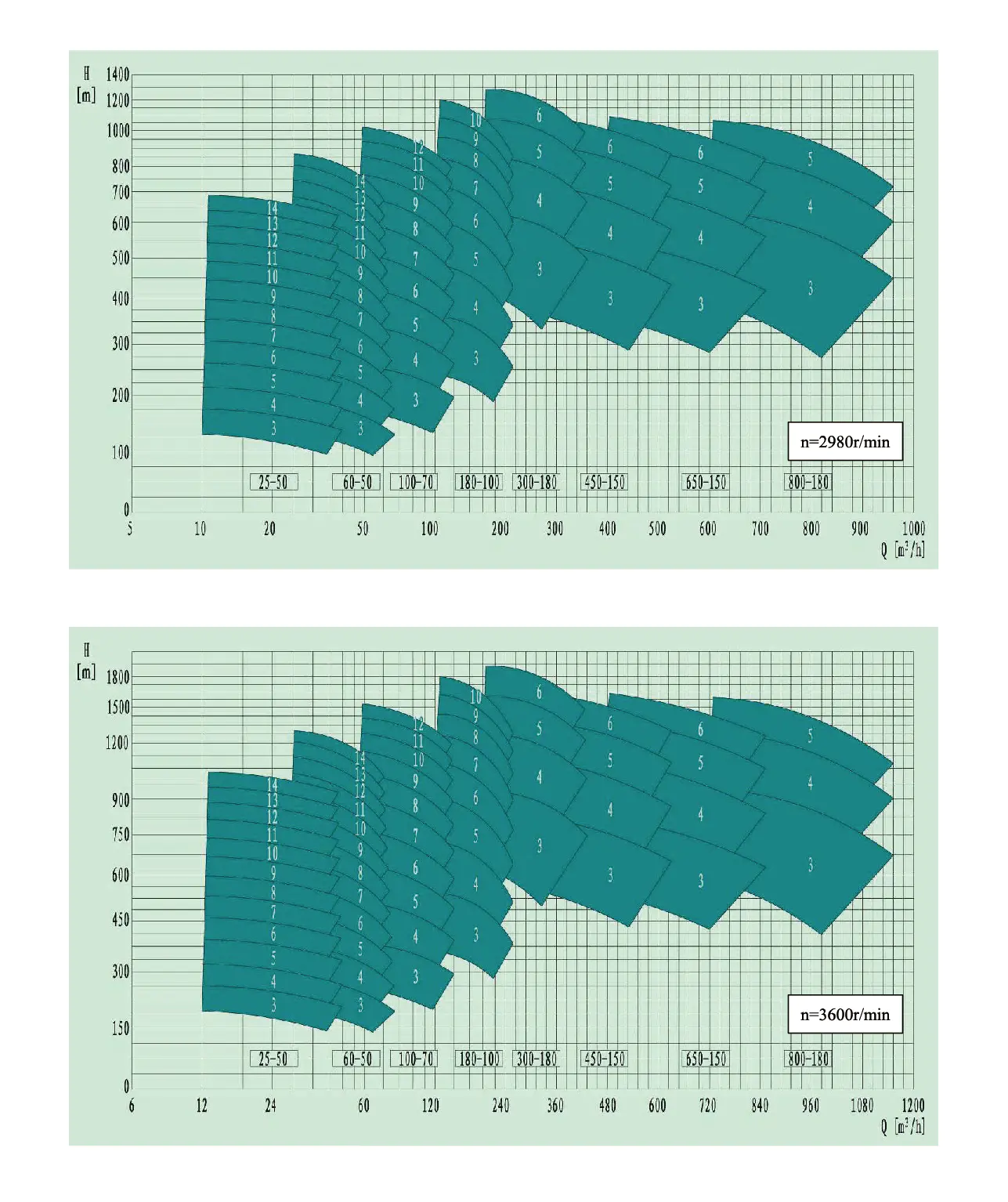

टाइप स्पेक्ट्रम आरेख

Api Between Bearing Type Multistage Centrifugal Pumps
