API OH2 ओवरहंग प्रकार क्षैतिज केन्द्रापसारक पंप टेफिको द्वारा डिज़ाइन और विकसित उत्पादों की एक नई श्रृंखला है। इसमें एक क्षैतिज, एकल - चरण, एकल - सक्शन और रेडियल आंशिक वोल्यूट संरचना है। यह विभिन्न तरल पदार्थों को उच्च या निम्न तापमान, तटस्थ या संक्षारक गुणों के साथ परिवहन कर सकता है, जैसे कि अकार्बनिक और कार्बनिक एसिड जैसे नाइट्रिक एसिड, सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड और फॉस्फोरिक एसिड। इसका उपयोग मुख्य रूप से रिफाइनिंग उद्योग, पेट्रोकेमिकल उद्योग, कोयला प्रसंस्करण उद्योग, कागज और पल्प उद्योग, चीनी उद्योग, हीटिंग और जल आपूर्ति उद्योग, आदि में किया जाता है।

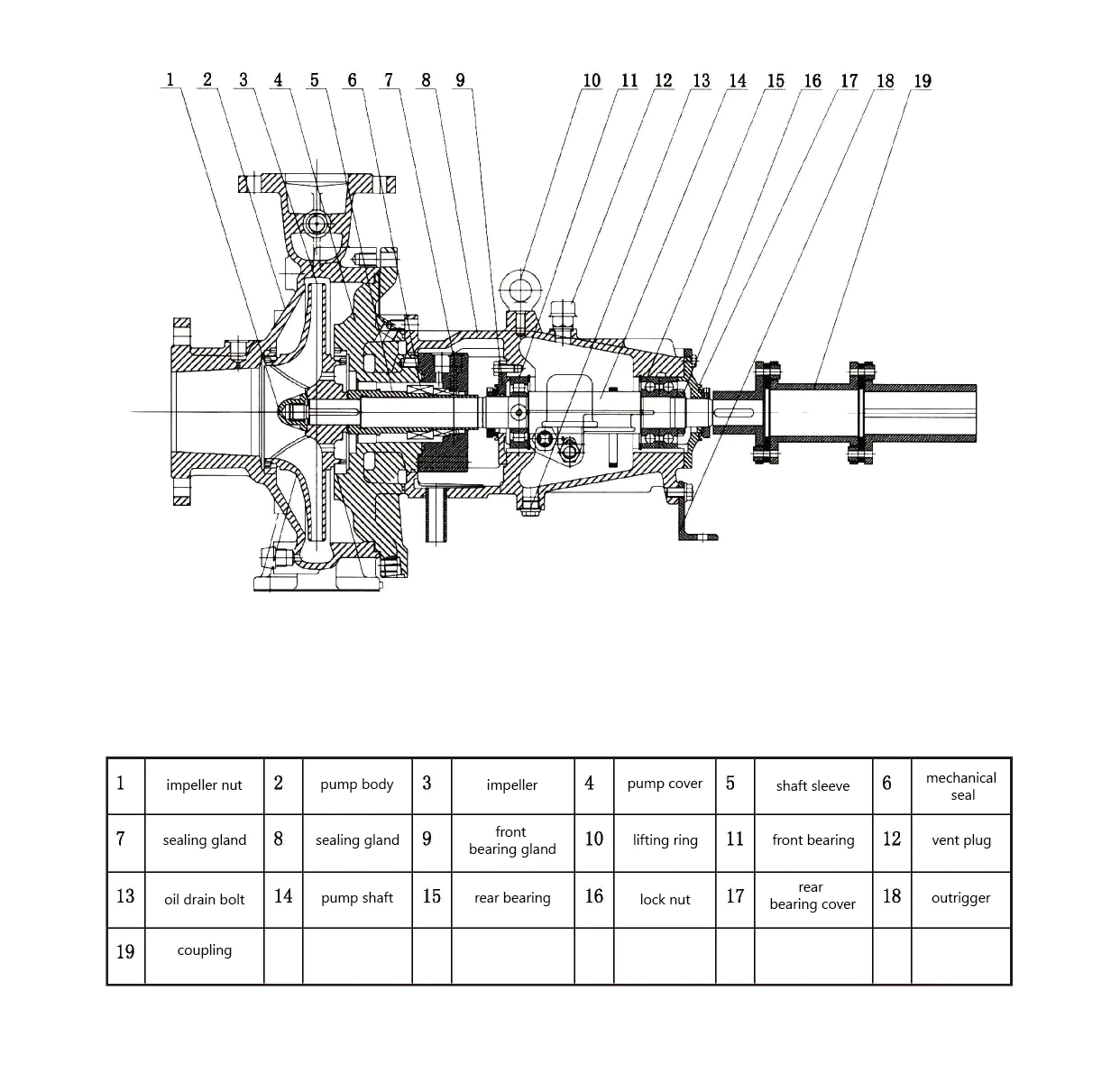

T2EP आरेख सेंट्रीफ्यूगल पंप
अनुप्रयोग क्षेत्र
● पेट्रोकेमिकल उद्योग
● रिफाइनरियां: कच्चे तेल के आसवन, उत्प्रेरक क्रैकिंग, और हाइड्रो जैसी प्रक्रियाओं में - रिफाइनिंग, रासायनिक प्रक्रिया पंपों का उपयोग कच्चे तेल, मध्यवर्ती उत्पादों, परिष्कृत तेल और विभिन्न रासायनिक एजेंटों को स्थानांतरित करने के लिए किया जाता है।
● पेट्रोकेमिकल उद्योग: एथिलीन और प्रोपलीन जैसे बुनियादी रासायनिक कच्चे माल के उत्पादन के दौरान, साथ ही बहुलक उत्पादन और ठीक - रासायनिक उत्पादों के संश्लेषण में, ये पंप विभिन्न प्रतिक्रिया कच्चे माल, मध्यवर्ती और उत्पादों को व्यक्त करने के लिए नियोजित होते हैं। उदाहरण के लिए, वे बेंजीन, टोल्यूनि और xylene जैसे कार्बनिक यौगिकों को परिवहन करते हैं।
● कोयला प्रसंस्करण उद्योग ● कोयले सहित प्रक्रियाओं में - तरल, कोयला - से - गैस, और कोयला - से - मेथनॉल, ये पंप मीडिया को कोयला घोल, सिनगास और मेथनॉल जैसे मीडिया परिवहन कर सकते हैं।
● बिजली उद्योग
● पावर प्लांट्स: प्रोसेस पंप का उपयोग बॉयलर बनाने के लिए किया जाता है - पानी, पानी, घनीभूत पानी और ठंडा पानी को प्रसारित करने के लिए। उनका उपयोग एसिड - बेस सॉल्यूशंस और डिसल्फराइजेशन और डेनिट्रेशन प्रक्रियाओं में स्लरी को व्यक्त करने के लिए भी किया जा सकता है।
● कागज और लुगदी उद्योग
● कच्चे माल का उपयोग: पंपों का उपयोग लुगदी को स्थानांतरित करने के लिए किया जाता है, जो कि लकड़ी के चिप्स, बांस के चिप्स, और पानी के साथ रीड्स जैसे कच्चे माल का मिश्रण होता है, भंडारण यार्ड से पल्पिंग वर्कशॉप में खाना पकाने या पल्पिंग उपकरण तक, कच्चे माल की स्थिर आपूर्ति सुनिश्चित करता है।
● लुगदी कन्वेन्स: पंपों का उपयोग योग्य लुगदी को परिवहन करने के लिए किया जाता है, जो पल्पिंग और स्क्रीनिंग प्रक्रियाओं से गुजरता है, लुगदी टैंक से पेपर मशीन के हेडबॉक्स तक। यह कागज के गठन और समान लुगदी की मात्रा और मोटाई के दौरान लुगदी की एक स्थिर आपूर्ति सुनिश्चित करता है।
परिचालन की स्थिति
● प्रवाह दर: 3 - 2600 m g/h
● सिर: 4 - 250 मीटर
● दबाव: 5.0 एमपीए तक
● तापमान: -20 ° C - 450 ° C
● घूर्णी गति: 2950 आरपीएम/मिनट, 1450 आरपीएम/मिनट
प्रदर्शन -पार्श्व आरेख
| नमूना | सांसार | पंप n = 2900r/मिनट की रेटेड गति | पंप n = 1450r/मिनट की रेटेड गति | ||||||||||
| क्यूएम/एच | एच (एम) | एन% | NPSHM | Y = 1.00 | क्यूएम/एच | एच (एम) | एन% | NPSHM | Y = 1.00 | ||||
| मोटर पावर और मॉडल kw | मोटर शक्ति और विधा | ||||||||||||
| किलोवाट | |||||||||||||
| 25-200 | A | 11.5 | 49 | 42 | 1.5 | 5.5 | Y132S1-2 | 5.8 | 12 | 36 | 0.6 | 1.1 | Y9OS-4 |
| B | 10.5 | 42 | 4 | Y112M-2 | 5.4 | 11 | |||||||
| C | 9 | 36 | 3 | Y100L-2 | 4.6 | 8.5 | |||||||
| D | 7.5 | 28 | 2.2 | Y90L-12 | 4 | 6.5 | |||||||
| E | 5.5 | 16 | 1.5 | Y90S-2 | 3 | 4 | |||||||
| 25-250 | A | 10.5 | 80 | 28 | 1.2 | 11 | Y160M1-2 | 7.5 | 18 | 23 | 1 | 2.2 | Y100L1-4 |
| B | 9.7 | 68 | 7.5 | Y132S2-2 | 7 | 16 | 2.2 | Y100L1-4 | |||||
| C | 9 | 50 | 5.5 | Y132S1-2 | 6.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| D | 8.5 | 30 | 4 | Y112M-2 | 6 | 6.5 | 1.1 | Y90S-4 | |||||
| E | |||||||||||||
| 25-315 | A | 18.5 | 130 | 28 | 1.2 | 30 | Y200L1-2 | 9.5 | 32 | 25 | 0.7 | 5.5 | Y132S-4 |
| B | 17.5 | 115 | 30 | Y200L1-2 | 8.7 | 29 | 4.0 | Y112M-4 | |||||
| C | 16 | 100 | 22 | Y180M-2 | 7.5 | 25 | 3.0 | Y100L2-4 | |||||
| D | 14 | 90 | 18.5 | Y160L1-2 | 7 | 22 | 3.0 | Y100L2-4 | |||||
| E | 13 | 80 | 18.5 | T160L1-2 | 6.8 | 20 | 3.0 | Y100L2-4 | |||||
| F | 11.5 | 67 | 15 | Y160M2-2 | 6 | 16 | 2.2 | Y100L1-4 | |||||
| 40-160 | A | 2 बी | 33 | 62 | 3 | 5.5 | Y132S1-2 | 14 | 8 | 59 | 0.8 | 1.1 | Y90S-4 |
| B | 25.6 | 29 | 4 | Y112M-2 | 13 | 7 | |||||||
| C | 22 | 22 | 2.2 | Y90L-2 | 11 | 5.5 | |||||||
| D | 20 | 16 | 9.5 | 4.5 | |||||||||
| 40-200 | A | 29 | 53 | 58 | 2.2 | 11 | Y160M1-2 | 14.5 | 13 | 55 | 0.8 | 1.5 | Y90L-2 |
| B | 26 | 47 | 7.5 | Y132922 | 13 | 11.5 | 1.1 | Y90S-4 | |||||
| C | 22 | 39 | 5.5 | Y132S1-2 | 11.5 | 9 | |||||||
| D | 18 | 20 | 4 | Y112H-2 | 9.5 | 7 | 1.1 | Y90S-4 | |||||
| 40-250 | A | 32 | 78 | 53 | 2.5 | 18.5 | Y160L-2 | 16 | 19.5 | 49.5 | 0.8 | 3 | Y100L24 |
| B | 30 | 72 | 15 | Y160M2-2 | 15 | 18 | 2.2 | Y100L1-4 | |||||
| C | 24 | 60 | 11 | Y160M12 | 12.5 | 14 | 1.5 | Y90L.4 | |||||
| D | 21 | 47 | 7.5 | Y132S2-2 | 10.5 | 1 | 1.1 | Y908-4 | |||||
| 40-315 | A | 42 | 115 | 46 | 1.3 | 37 | Y200L2-2 | 21 | 29 | 42 | 0.5 | 5.5 | Y132S 4 |
| B | 40 | 107 | 30 | Y200L1-2 | 20 | 26.5 | |||||||
| C | 34 | 81 | 22 | Y180M-2 | 17.5 | 20 | 4 | Y112M-4 | |||||
| D | 25 | 61 | 15 | Y160NM2-2 | 15 | 15 | 3 | Y100L2-4 | |||||
| 50-160 | A | 50 | 34 | 71 | 2.1 | 11 | T160M1-2 | 25 | 8.4 | 69 | 0. बी | 1.5 | Y90L-4 |
| B | 45 | 29 | 7.5 | Y132S2-2 | 22.5 | 7 | |||||||
| C | 38 | 22 | 5.5 | Y132S1-2 | 19 | 5.5 | 1.1 | Y90S-4 | |||||
| D | 31 | 17 | 3 | Y100L-2 | 16.5 | 4 | |||||||
| 50-200 | A | 62 | 52 | 68 | 2.6 | 18.5 | Y160L-2 | 31 | 13 | 65.5 | 0.7 | 3 | Y100L2-4 |
| B | 56 | 46 | 15 | Y160N2-2 | 28.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| C | 49 | 37 | 11 | Y160N1-2 | 25 | 1.5 | Y90L-4 | ||||||
| D | 43 | 28 | 7.5 | Y13292-2 | 22 | 7 | 1.1 | Y903-4 | |||||
| 50-250 | A | 70 | 82 | 65 | 2.4 | 30 | Y200L1-2 | 35 | 20 | 62.5 | 0.7 | 4 | Y112M-4 |
| B | 33 | 18.5 | |||||||||||
| C | 60 | 60 | 22 | T180M-2 | 30 | 15 | 3 | Y100L2-4 | |||||
| D | 50 | 45 | 15 | Y160M2-2 | 26 | 11 | 2.2 | Y100L1-4 | |||||
| 50-315 | A | 87 | 115 | 56 | 2.1 | 55 | T250H-2 | 44 | 28 | 53 | 0.5 | 11 | Y160M-4 |
| B | 80 | 100 | 45 | Y223M-2 | 40 | 24 | 7.5 | Y132M-4 | |||||
| C | 70 | 78 | 30 | Y2001.12 | 35 | 19 | 5.5 | Y132S 4 | |||||
| D | 57 | 57 | 22 | Y180H 2 | 30 | 14 | 3 | Y100L24 | |||||
| 50-400 | A | 82 | 194 | 48 | 2 | 110 | 7315S-2 | 41 | 48 | 45 | 0.5 | 15 | Y160L-4 |
| B | 7 बी | 175 | 90 | T28OH 2 | 39 | 43 | |||||||
| C | 70 | 140 | 75 | Y280S-2 | 35 | 34 | 11 | Y160M-4 | |||||
| D | 60 | 102 | 45 | Y223M-2 | 30 | 25 | 7.5 | Y132M-4 | |||||
