एपीआई OH3 ऊर्ध्वाधर रासायनिक प्रक्रिया पंप

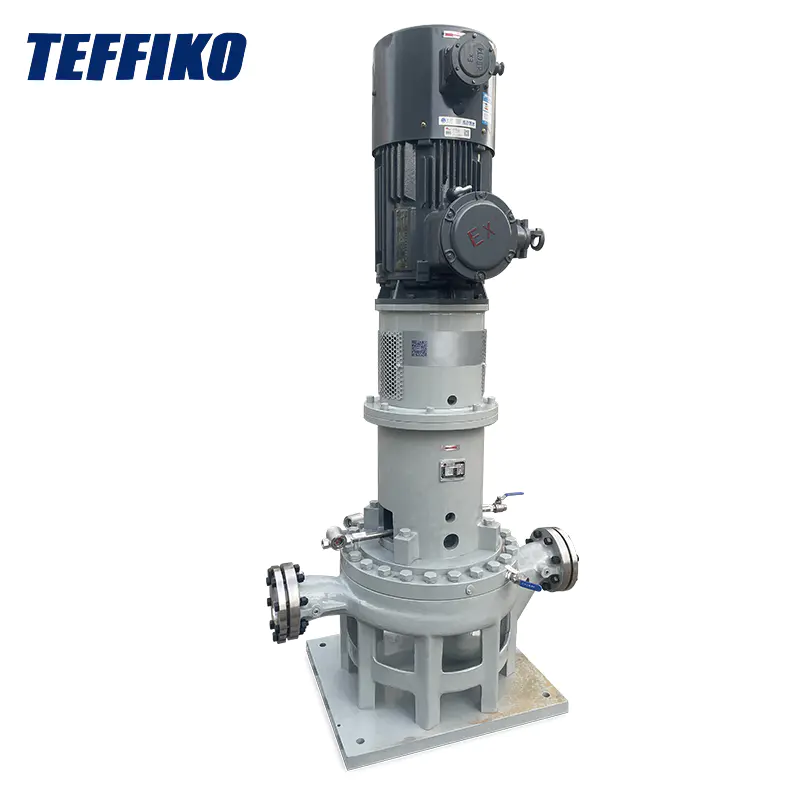

API OH3 कैंटिलीवर वर्टिकल सेंट्रीफ्यूगल पंपों की टेफिको TGDP श्रृंखला स्वच्छ या थोड़ा दूषित मीडिया के परिवहन के लिए उपयुक्त हैं। एक कॉम्पैक्ट ऊर्ध्वाधर लेआउट के साथ, मोटर सीधे पंप बॉडी से जुड़ा होता है, क्षैतिज पंपों की तुलना में फर्श क्षेत्र को 60% तक कम करता है।

● इम्पेलर: इसमें एक एकल -सक्शन, रेडियल, और बंद - प्रकार की संरचना होती है, जो बदली हुई इम्पेलर पहनने के छल्ले और आवरण पहनने के छल्ले से सुसज्जित है, जो रखरखाव स्पेयर पार्ट्स की लागत को बचा सकता है।

● शाफ्ट सील: विभिन्न कार्य स्थितियों के आधार पर, पैकिंग सील को लचीले ढंग से चुना जा सकता है।

● पंप बॉडी: रेडियल स्प्लिट, पंप बॉडी और पंप कवर के बीच एक प्रतिबंधित गैसकेट के साथ सील। 80 मिमी से अधिक के व्यास वाले पंप निकाय एक डबल -वॉल्यूट डिजाइन को अपनाते हैं।

● पंप कवर: शाफ्ट सील कक्ष को ठंडा करने के लिए आवश्यक होने पर एक शीतलन कक्ष को कॉन्फ़िगर किया जा सकता है।

● बीयरिंग: ग्रीस के साथ चिकनाई, असर कवर पर एक ग्रीस भरने वाला कप है, और असर ब्रैकेट को आमतौर पर एक कूलिंग फ़ंक्शन के बिना डिज़ाइन किया गया है।

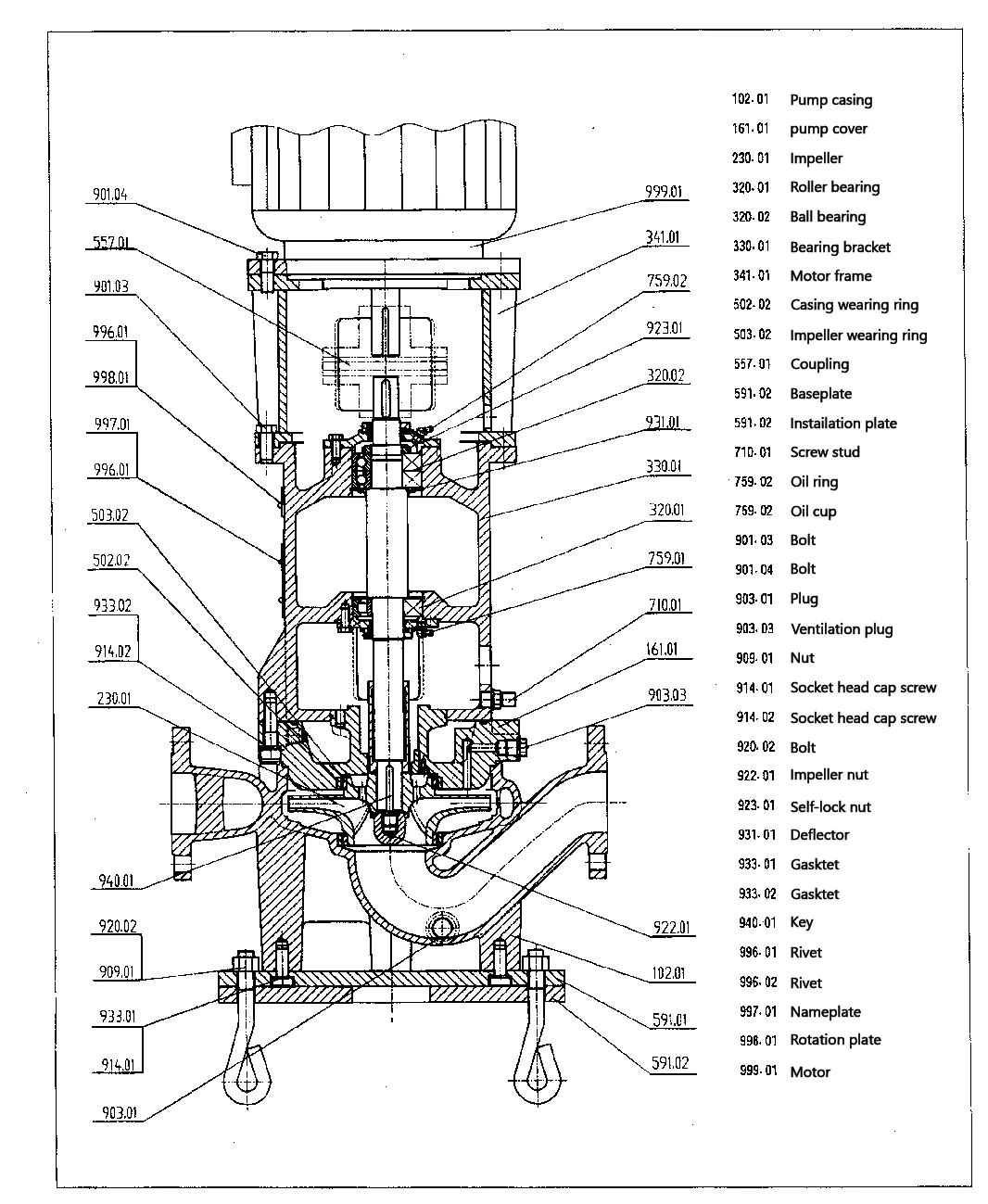

ऊर्ध्वाधर रासायनिक प्रक्रिया पंप योजनाबद्ध आरेख

अनुप्रयोग क्षेत्र

1। क्रायोजेनिक कारखाने: क्रायोजेनिक मीडिया जैसे तरल अमोनिया और तरल नाइट्रोजन को परिवहन करने के लिए उपयोग किया जाता है। पंप में उत्कृष्ट सीलिंग प्रदर्शन होता है और यह कम तापमान वातावरण के अनुकूल हो सकता है, यह सुनिश्चित करना कि प्रशीतन प्रणाली ठीक से काम करती है, कम तापमान वातावरण बनाए रखती है, और भोजन की ठंड और भंडारण की गुणवत्ता की गारंटी देती है।

2। कोयला खनन उद्योग: अशुद्धियों और संक्षारक पदार्थों से युक्त खान पानी को संभालने के लिए उपयोग किया जाता है। पंप पहनता है - प्रतिरोधी, संक्षारण - प्रतिरोधी, और एक बड़ी प्रवाह दर है, जो कोयला खनन सुरक्षा सुनिश्चित करता है। यह कुशल पृथक्करण में सहायता के लिए कोयला धोने में भी उपयोग किया जाता है।

3। बिजली संयंत्र: बॉयलर पानी के लिए उपयोग किया जाता है - पानी की मांग को पूरा करने के लिए; हानिकारक गैस उत्सर्जन को कम करने के लिए desulfurization और denitration प्रणालियों में उपयोग किया जाता है। स्थिर प्रदर्शन के साथ, यह बिजली संयंत्रों के निरंतर संचालन को सुनिश्चित करता है।

4। समुद्री उद्योग: ऊर्ध्वाधर केन्द्रापसारक पंप समुद्री जल जंग के लिए प्रतिरोधी है। यह विभिन्न मीडिया को अपतटीय प्लेटफार्मों पर परिवहन कर सकता है और इसका उपयोग समुद्री जल और समुद्री जल अलवणीकरण के दौरान ताजे पानी को व्यक्त करने के लिए किया जाता है।

काम करने की स्थिति

● प्रवाह दर: 2 - 2600 m g/h

● सिर: 0 - 250 मीटर

● दबाव: .52.5 एमपीए

● तापमान: - 20 ° C - 250 ° C

● अधिकतम घूर्णी गति: 2900 आरपीएम/मिनट
