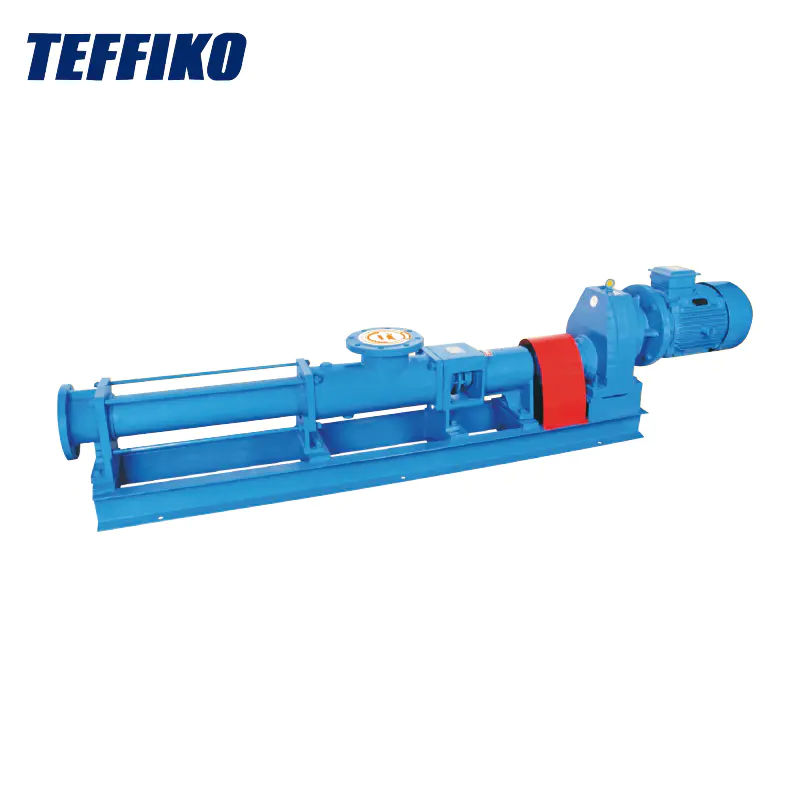

Teffiko जनरल टाइप सिंगल स्क्रू पंप निम्नलिखित कार्य स्थितियों के लिए उपयुक्त हैं:
● उच्च -चिपचिपाहट मीडिया का परिवहन: मीडिया की चिपचिपाहट पंप के आकार के आधार पर 20,000 से 200,000 MPa · s तक होती है।
● ठोस कणों या फाइबर युक्त मीडिया का परिवहन: अधिकतम कण आकार 16 मिमी है, सबसे लंबी फाइबर लंबाई 100 मिमी है। ठोस - चरण सामग्री आम तौर पर 40% होती है, और जब मीडिया में ठोस पाउडर के रूप में होता है, तो यह 60% या उससे भी अधिक तक पहुंच सकता है।
● निरंतर और स्थिर परिवहन: पारस्परिक पंपों की तरह आवधिक दबाव में उतार -चढ़ाव नहीं है।
● कम - आंदोलन परिवहन: यह मीडिया की अंतर्निहित संरचना को नुकसान नहीं पहुंचाता है।
● कम संतोषजनक - शोर आवश्यकताओं।

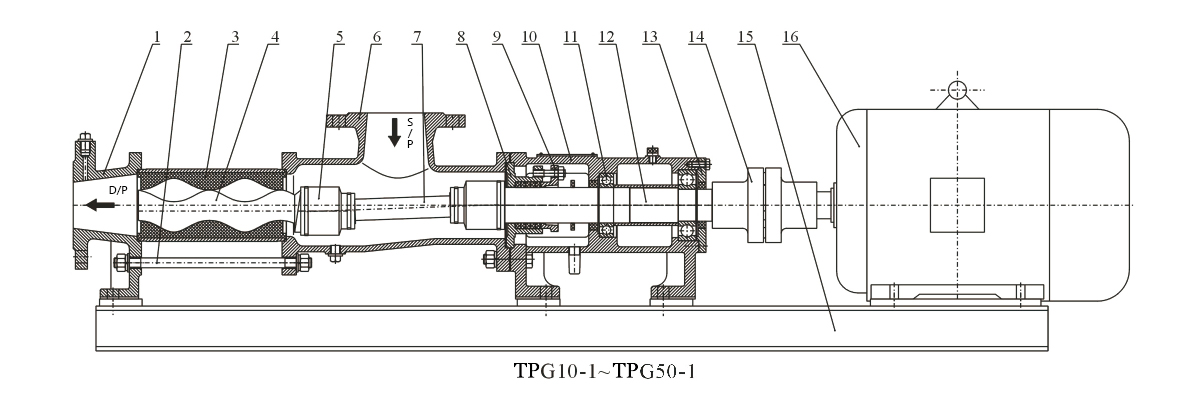

एकल के संरचना आरेख - पेंच पंप
1.DISCHARGE BODY 2.TIE ROD 3.STATOR 4.SCREW SHAFT 5.UNIVERSAL संयुक्त विधानसभा 6.feed Body 7.connecting Shaft 8.Seal सीट 9.packing Gland 10.Bearing Housing 11.Bearing 12.Drive Shaft13.Bearing Covering Colling 14.Base 16.Motor

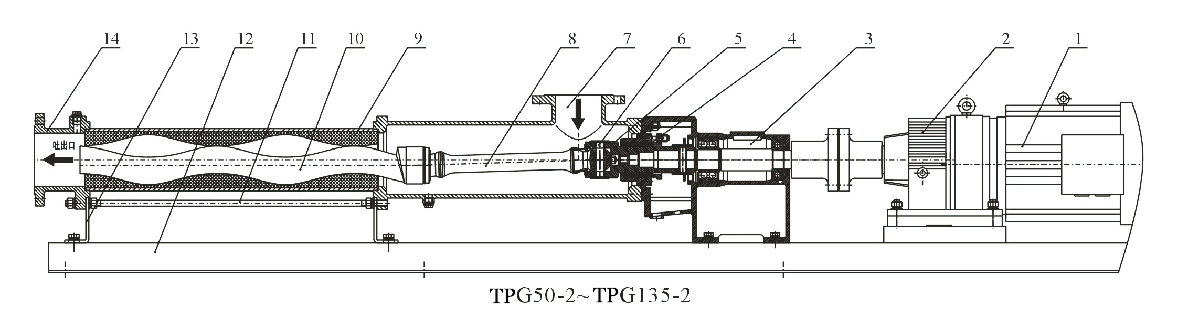

1.Motor 2.Gearbox 3.Bearing Frame Component 4.Packing Seal Component 5.Extension Shaft 6.Universal संयुक्त घटक 7.Suction Chamber 8.Connecting Rod 9.Stator 10.Rotor 11.Tie Rod 12.Base 13.Support Feat 14.DISCHARGE BODY

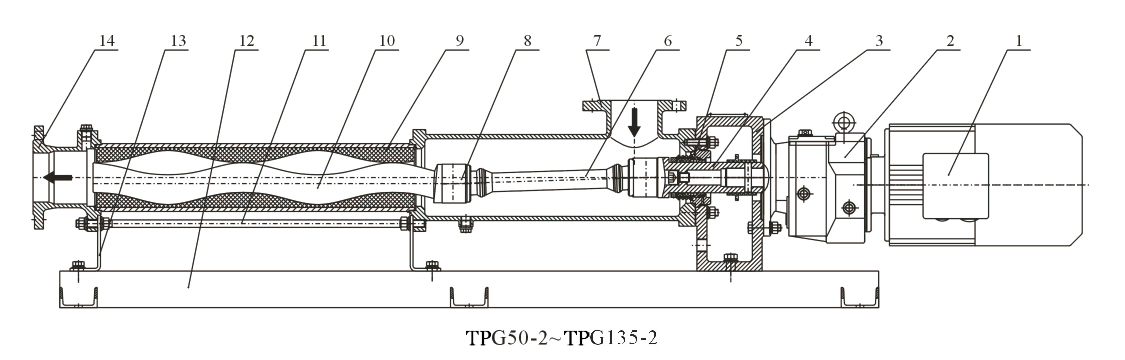

1.Motor 2.Gearbox 3. Direct-Connection Support 4.Extension Shaft 5.Mechical Seal Assemble
अनुप्रयोग क्षेत्र
● पर्यावरण संरक्षण क्षेत्र: औद्योगिक और घरेलू सीवेज के परिवहन के लिए उपयुक्त, साथ ही कीचड़ - लादेन टर्बिड पानी जिसमें ठोस कण और छोटे फाइबर होते हैं।
● शिपबिल्डिंग उद्योग: जहाज के नीचे की सफाई और परिवहन मीडिया जैसे तेल - पानी के मिश्रण, तेल कीचड़ और तैलीय सीवेज के लिए उपयोग किया जाता है।
● पेट्रोलियम उद्योग: कच्चे तेल, तेल - पानी के मिश्रण, और कोयले वाले मीथेन - पानी के मिश्रण को परिवहन करता है।
● दवा और दैनिक रासायनिक उद्योग: विभिन्न चिपचिपा स्लुरी, पायस, और मरहम - प्रकार सौंदर्य प्रसाधनों को व्यक्त कर सकते हैं।
● फूड कैनिंग उद्योग: चिपचिपा स्टार्च, खाद्य तेल, शहद, जाम और क्रीम परिवहन कर सकते हैं।
● ब्रूइंग इंडस्ट्री: किण्वित चिपचिपा स्लरी, मोटी डिस्टिलर के अनाज, खाद्य उत्पादों के अवशेषों और विभिन्न ठोस गांठ के साथ श्लेष्म तरल पदार्थों के परिवहन के लिए उपयुक्त है।
● निर्माण उद्योग: सीमेंट मोर्टार, लाइम मोर्टार और कोटिंग्स जैसे पेस्टी पदार्थों के छिड़काव और परिवहन के लिए उपयोग किया जाता है।
● खनन उद्योग: नालियों का भूजल और घोल - लादेन सीवेज जिसमें खदानों में ठोस कणों को जमीन पर रखा जाता है।
● रासायनिक उद्योग: पेचदार पंप विभिन्न निलंबन, तेलों, कोलाइडल स्लरी और चिपकने का परिवहन करता है।
● प्रिंटिंग एंड पेपर - मेकिंग इंडस्ट्री: वॉलपेपर के लिए उच्च -चिपचिपाहट स्याही और पीवीसी प्लास्टिक पेस्ट को व्यक्त कर सकते हैं।
● औद्योगिक बॉयलर और बिजली संयंत्र: सर्पिल पंप का उपयोग कोयला - पानी के घोल के परिवहन के लिए किया जाता है।
प्रदर्शन -पार्श्वीय सारणी
| नहीं | पंप मॉडल | प्रवाह m g/h | द प्रेशर एमपीए | रेटेड स्पीड आरपीएम | मोटर पावर kw | नेलेट व्यास मिमी | आउटलेट कैलिबर मिमी | समारोह |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | TPG13-1-वी | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 3 | TPG15-1-वी | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | परिवहन पाम |
| 4 | TPG20-1-वी | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | परिवहन पाम |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | परिवहन कीचड़ |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | परिवहन कीचड़ |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | परिवहन कीचड़ |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | परिवहन कीचड़ |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | परिवहन कीचड़ |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | परिवहन कीचड़ |
8-पोल मोटर के साथ टीपीजी-प्रकार पंप का चयन (कम-वोल्टेज पहला -स्टेज कीचड़ इनलेट पंप)
| नहीं | पंप मॉडल | प्रवाह m g/h | द प्रेशर एमपीए | रेटेड स्पीड आरपीएम | मोटर पावर kw | इनलेट व्यास मिमी | आउटलेट कैलिबर मिमी | समारोह |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | TPG13-1-वी | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 3 | TPG15-1-वी | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 4 | TPG20-1-वी | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | परिवहन कीचड़ |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | परिवहन कीचड़ |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | परिवहन कीचड़ |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | परिवहन कीचड़ |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | परिवहन कीचड़ |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | परिवहन कीचड़ |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | परिवहन कीचड़ |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | परिवहन कीचड़ |
| नहीं | पंप -विधा | प्रवाह m g/h | द प्रेशर एमपीए | रेटेड स्पीड आरपीएम | मोटर पावर kw | नेलेट व्यास मिमी | आउटलेट कैलिबर मिमी | समारोह |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | परिवहन पाम |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | परिवहन कीचड़ |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | परिवहन कीचड़ |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | परिवहन कीचड़ |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | परिवहन कीचड़ |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | परिवहन कीचड़ |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | परिवहन कीचड़ |
8-पोल मोटर के साथ टीपीजी-प्रकार पंप का चयन (कम-वोल्टेज दूसरा -स्टेज कीचड़ इनलेट पंप)
| नहीं। | पंप मॉडल | प्रवाह m g/h | द प्रेशर एमपीए | रेटेड स्पीड आरपीएम | मोटर पावर kw | इनलेट व्यास मिमी | आउटलेट कैलिबर मिमी | समारोह |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | परिवहन पाम |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन पाम |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | परिवहन कीचड़ |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | परिवहन कीचड़ |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | परिवहन कीचड़ |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | परिवहन कीचड़ |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | परिवहन कीचड़ |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | परिवहन कीचड़ |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | परिवहन कीचड़ |
| नहीं। | पंप मॉडल | प्रवाह m g/h | द प्रेशर एमपीए | रेटेड स्पीड आरपीएम | मोटर पावर kw | इनलेट व्यास मिमी | आउटलेट कैलिबर मिमी | समारोह |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | परिवहन पाम |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | परिवहन कीचड़ |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | परिवहन sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | परिवहन कीचड़ |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | परिवहन कीचड़ |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | परिवहन कीचड़ |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | परिवहन कीचड़ |
8-पोल मोटर के साथ टीपीजी-प्रकार पंप का चयन (उच्च-वॉल्टेज दूसरा-चरण कीचड़ इनलेट पंप)
| नहीं | पंप मॉडल | प्रवाह m g/h | द प्रेशर एमपीए | रेटेड स्पीड आरपीएम | मोटर पावर kw | इनलेट व्यास मिमी | आउटलेट कैलिबर मिमी | समारोह |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | परिवहन पाम |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन कीचड़ |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | परिवहन कीचड़ |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | परिवहन कीचड़ |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | परिवहन कीचड़ |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | परिवहन कीचड़ |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | परिवहन कीचड़ |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | परिवहन कीचड़ |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | परिवहन कीचड़ |
