वर्टिकल मल्टीस्टेज फायर फाइटिंग सेंट्रीफ्यूगल पंप

ऊर्ध्वाधर मल्टीस्टेज फायर फाइटिंग सेंट्रीफ्यूगल पंप को लंबवत रूप से डिज़ाइन किया गया है। इसका इनलेट और आउटलेट एक ही व्यास के साथ एक ही क्षैतिज रेखा पर हैं, जिससे इसे वाल्व की तरह पाइपलाइनों में स्थापित किया जा सकता है। यह पंप मल्टीस्टेज पंपों के उच्च दबाव, ऊर्ध्वाधर पंपों के अंतरिक्ष-बचत और पाइपलाइन पंपों की आसान स्थापना के फायदों को जोड़ती है। एक उत्कृष्ट हाइड्रोलिक मॉडल के माध्यम से, यह उच्च दक्षता, ऊर्जा संरक्षण और स्थिर संचालन को प्राप्त करता है। शाफ्ट सील रिसाव को रोकने और सेवा जीवन का विस्तार करने के लिए पहनने के प्रतिरोधी यांत्रिक सील का उपयोग करता है। उपयोगकर्ताओं की बेहतर सेवा करने के लिए, हमने एक वियोज्य पंप बॉडी संरचना विकसित की है। यह पंप न केवल पारंपरिक उत्पादों के सभी लाभों को बरकरार रखता है, बल्कि यांत्रिक सील जैसे कमजोर भागों की प्रतिस्थापन प्रक्रिया को भी सरल बनाता है, ऑपरेशन और रखरखाव की कठिनाई को कम करता है और उपकरणों के स्थिर संचालन को सुनिश्चित करता है।

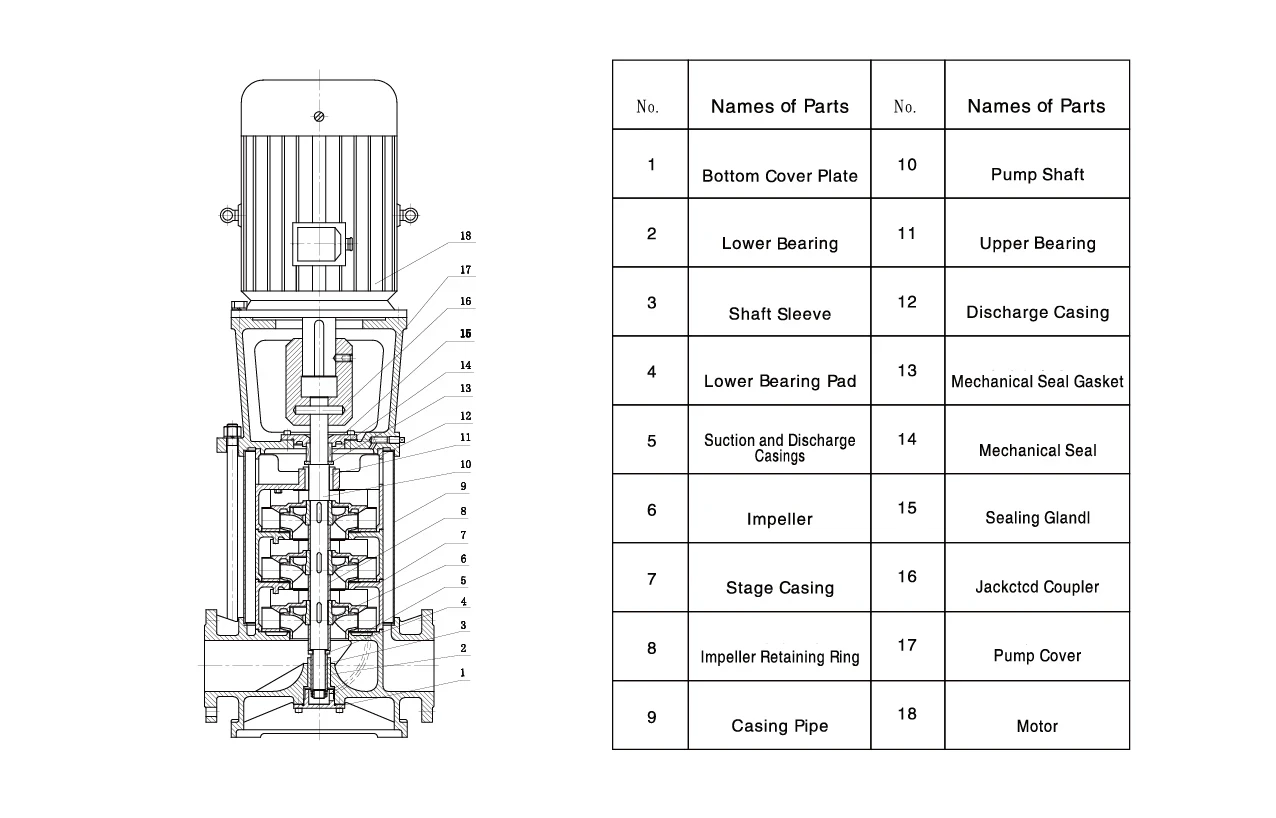

ऊर्ध्वाधर बहु-चरण केन्द्रापसारक पंप संरचना आरेख

मुख्य अनुप्रयोग

वर्टिकल मल्टी-स्टेज सेंट्रीफ्यूगल पंप मुख्य रूप से उच्च दबाव वाले ऑपरेटिंग सिस्टम में ठंडे और गर्म साफ पानी के संचलन और दबाव के लिए लागू होता है, उच्च-वृद्धि वाली इमारतों में कई पंपों की समानांतर पानी की आपूर्ति, आग से लड़ने, बॉयलर फ़ीड पानी और ठंडा पानी प्रणाली, और विभिन्न सफाई तरल पदार्थों के परिवहन।

परिचालन की स्थिति

घूर्णी गति: 2960R/मिनट

प्रवाह दर: q = 1.4 - 192m m/h; हेड एच, 230 मी;

ऑपरेटिंग वोल्टेज: 380V

परिवेश का तापमान: 40 डिग्री सेल्सियस से अधिक नहीं

ऊंचाई: 1000 मीटर से अधिक नहीं (यदि पार हो जाए, तो मोटर शक्ति को ठीक करने की आवश्यकता है)

सापेक्ष आर्द्रता:% 95%

पंप का सक्शन दबाव: P1 ≤ 0.3MPA

पंप का आउटलेट दबाव (यानी, पंप का सक्शन दबाव + पंप का सिर): P2 <2.5mpa

उपरोक्त उपयोग का सामान्य दायरा है। यदि यह उपरोक्त सीमा से अधिक है, तो विशेष उपचार के लिए एक आदेश देने से पहले इसे प्रस्तावित करने की आवश्यकता है।
