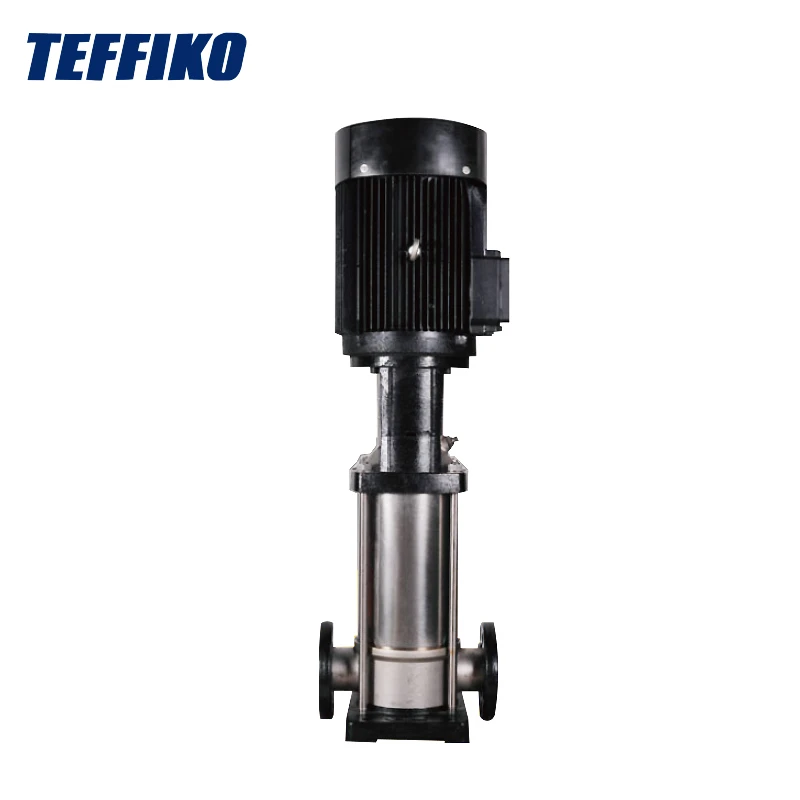

ऊर्ध्वाधर मल्टीस्टेज स्टेनलेस स्टील सेंट्रीफ्यूगल पंप

TDFP वर्टिकल मल्टीस्टेज स्टेनलेस स्टील सेंट्रीफ्यूगल पंप एक बहु-कार्यात्मक उत्पाद है। यह विभिन्न मीडिया को परिवहन कर सकता है, जैसे कि नल का पानी और थोड़ा संक्षारक औद्योगिक तरल पदार्थ, और विभिन्न तापमान, प्रवाह दर और दबाव परिदृश्यों के लिए उपयुक्त है। इसका व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें जल आपूर्ति, औद्योगिक दबाव, औद्योगिक तरल परिवहन, जल उपचार और सिंचाई शामिल हैं। विशिष्ट अनुप्रयोगों में जल संयंत्र निस्पंदन और परिवहन, पानी के पौधों में ज़ोनड पानी की आपूर्ति, उच्च वृद्धि वाले निर्माण दबाव, औद्योगिक प्रक्रिया जल प्रणालियों, सफाई प्रणाली, उच्च दबाव वाले फ्लशिंग सिस्टम, फायर-फाइटिंग सिस्टम, कूलिंग और एयर-कंडीशनिंग सिस्टम, बॉयलर फ़ीड पानी और कंडेनसेट सिस्टम, मशीन टूल मैचिंग, एसिड और अलकाली परिवहन प्रणाली, रिवर्स ओस्मोसिस सिस्टम्स, रिवर्स ओस्मोसिस सिस्टम्स, रिवर्स ओएसओएसईएस सिस्टम्स शामिल हैं। सिंचाई, स्प्रिंकलर सिंचाई, और ड्रिप सिंचाई।

परिचालन की स्थिति

मल्टी-स्टेज वर्टिकल स्टेनलेस स्टील सेंट्रीफ्यूगल पंप के लिए उपयुक्त है:

तरल पतली, स्वच्छ, गैर-ज्वलंत, गैर-विस्फोटक और ठोस कणों या फाइबर से मुक्त होना चाहिए।

• तरल तापमान:

• सामान्य तापमान प्रकार: -15 ° C ~ +70 ° C

• गर्म पानी का प्रकार: -15 ° C ~ +120 ° C

• परिवेश का तापमान: +40 डिग्री सेल्सियस तक

• ऊंचाई: 1000 मीटर तक

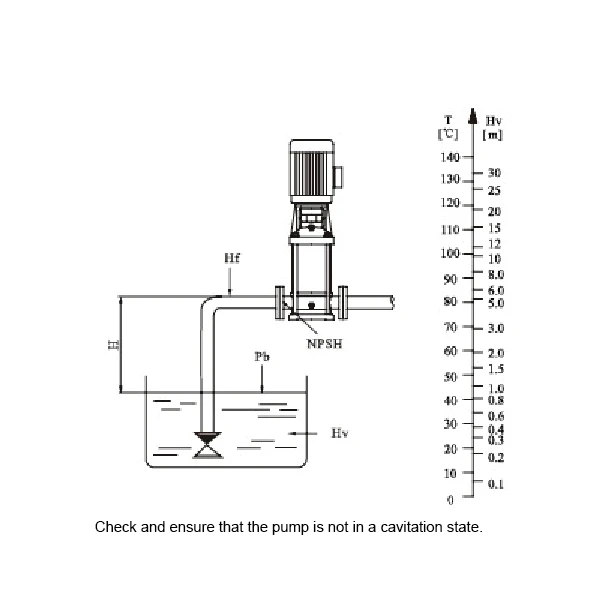

न्यूनतम इनलेट दबाव NPSH

एक ऊर्ध्वाधर बहु-चरण संक्षारण-प्रतिरोधी केन्द्रापसारक पंप में, यदि पंप में दबाव परिवहन तरल के वाष्प दबाव से कम है, तो गुहिकायन हो सकता है। गुहिकायन से बचने के लिए, यह सुनिश्चित करना आवश्यक है कि पंप के इनलेट पक्ष पर न्यूनतम दबाव है।

साझा करने के लिए टिप्स ：

अधिकतम सक्शन लिफ्ट एच [एम] की गणना निम्न सूत्र द्वारा की जा सकती है:

H = PB × 10.2 - NPSH - HF - HV - HS

• पीबी = वायुमंडलीय दबाव [बार] (वायुमंडलीय दबाव को 1 बार के रूप में सेट किया जा सकता है; एक बंद प्रणाली में, पीबी सिस्टम दबाव है [बार])।

• NPSH = नेट पॉजिटिव सक्शन हेड [M] (इसे NPSH वक्र पर पंप की अधिकतम संभव प्रवाह दर से पढ़ा जा सकता है)।

• एचएफ = इनलेट पाइपलाइन हानि [एम]।

• एचवी = वाष्प दबाव [एम]।

• एचएस = सुरक्षा मार्जिन = न्यूनतम 0.5 मीटर सिर।

निर्णय नियम:

• यदि गणना H सकारात्मक है, तो पंप अधिकतम सक्शन लिफ्ट एच के तहत काम कर सकता है।

• यदि गणना H नकारात्मक है, तो H सिर का न्यूनतम इनलेट दबाव होना चाहिए।
