एपीआई 610 पेट्रोकेमिकल, तेल-गैस और रासायनिक उद्योगों में क्षैतिज केन्द्रापसारक पंपों के लिए मुख्य सामान्य मानक के रूप में कार्य करता है। यह मानक औद्योगिक केन्द्रापसारक पंपों को तीन मुख्य विन्यासों में वर्गीकृत करता है: ओएच ओवरहंग पंप, बीबी बीच-बियरिंग पंप, और वीएस ऊर्ध्वाधर निलंबित पंप। एपीआई 610-अनुपालक पंपों में वर्षों के गहन अनुसंधान एवं विकास और विनिर्माण विशेषज्ञता के साथ, टेफिको मानकीकृत संरचनात्मक डिजाइन और मांग वाली परिचालन स्थितियों के अनुकूल समृद्ध अनुभव के माध्यम से विभिन्न उद्योगों के लिए अत्यधिक विश्वसनीय द्रव-परिवहन समाधान प्रदान करता है।

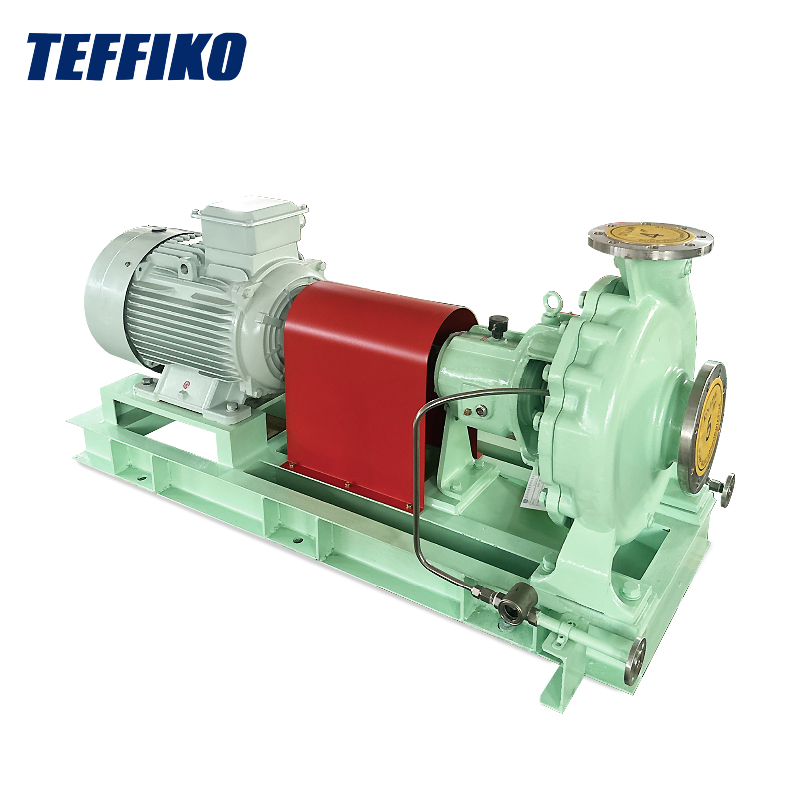

ओह (ओवरहंग पंप):प्ररित करनेवाला पंप शाफ्ट के अंत में लगाया जाता है, जो असर आवास के बाहर ब्रैकट होता है। बेयरिंग असेंबली प्रक्रिया द्रव से पूरी तरह से अलग है। यह एक मुख्यधारा का हल्का क्षैतिज पंप प्रकार है।

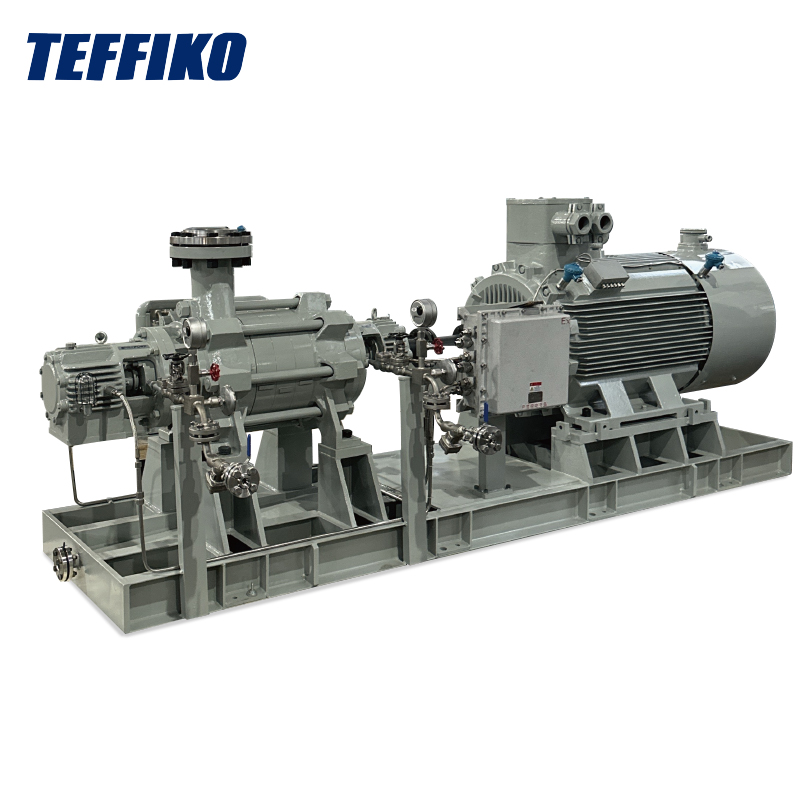

बीबी (बीयरिंग्स पंप के बीच):प्ररित करनेवाला को एक सममित समर्थन संरचना के साथ बीयरिंग के दो सेटों के बीच व्यवस्थित किया जाता है, जो मांग वाली परिचालन स्थितियों के लिए रोटर संतुलन और समग्र समर्थन कठोरता में काफी सुधार करता है।
वीएस (वर्टिकल सस्पेंडेड पंप):पंप शाफ्ट और प्ररित करनेवाला लंबवत रूप से निलंबित होते हैं और परिवहन किए गए तरल पदार्थ में डूबे होते हैं। इसे ज्यादातर ऊर्ध्वाधर गहरे पानी और टैंक परिवहन परिदृश्यों में लागू किया जाता है और इस दस्तावेज़ में विस्तार से चर्चा नहीं की जाएगी।
छोटे पदचिह्न के साथ कॉम्पैक्ट समग्र संरचना, जगह की कमी वाली परियोजनाओं के लिए उपयुक्त; सरल रखरखाव संचालन; यांत्रिक सील और इम्पेलर्स का सुविधाजनक निरीक्षण और प्रतिस्थापन, जो डाउनटाइम को काफी कम कर देता है; स्थिर-दबाव और मध्यम-हाइड्रोलिक-लोड स्थितियों के लिए उपयुक्त, और उपयोगिता सेवा कर्तव्यों के लिए उत्कृष्ट अनुकूलनशीलता प्रदर्शित करता है।
ओवरहंग संरचना द्वारा प्रतिबंधित, उच्च शाफ्ट विक्षेपण जोखिम बड़े-प्ररित करनेवाला-व्यास और उच्च दबाव स्थितियों के तहत होता है, जो आसानी से अत्यधिक कंपन का कारण बन सकता है। यह उच्च प्रवाह, उच्च तापमान, उच्च दबाव निरंतर भारी शुल्क उत्पादन प्रणालियों के लिए उपयुक्त नहीं है। इसमें कम सेवा जीवन और दीर्घकालिक गंभीर परिचालन स्थितियों के तहत तेजी से सील पहनने की सुविधा है।
संयंत्र उपयोगिता जल परिवहन, रासायनिक अभिकर्मक खुराक, प्रकाश-हाइड्रोकार्बन स्थानांतरण, सहायक प्रक्रिया-द्रव परिवहन और अन्य गैर-महत्वपूर्ण, आंतरायिक या कम-लोड कर्तव्य।
सममित रोटर-समर्थन डिज़ाइन मजबूत भार अनुकूलनशीलता और अत्यधिक उच्च शाफ्ट स्थिरता को सक्षम करता है; कम गतिशील शाफ्ट भार के साथ उच्च तापमान और उच्च दबाव की स्थिति में दीर्घकालिक संचालन में सक्षम; संतुलित रोटर बल प्रभावी ढंग से उपकरण कंपन और अक्षीय जोर को कम करते हैं, ओएच पंपों की तुलना में कहीं बेहतर परिचालन स्थिरता प्रदान करते हैं।
भारी उपकरण वजन, बड़ा पदचिह्न, और मजबूत और दृढ़ उपकरण नींव के लिए आवश्यकताएं; परिष्कृत और जटिल संरचनाएं, विशेष रूप से मल्टी-स्टेज बीबी पंपों के लिए; भारी रखरखाव कार्यभार और स्थापना के दौरान संरेखण सटीकता के लिए सख्त आवश्यकताओं के साथ बोझिल डिसएस्पेशन और रखरखाव प्रक्रियाएं।
तेल-गैस लंबी दूरी की पाइपलाइन परिवहन, तेल क्षेत्र जल-इंजेक्शन सिस्टम, रिफाइनरी एमाइन-तरल परिसंचरण, उच्च तापमान टावर-बॉटम डिस्चार्ज, बॉयलर फ़ीड-पानी का दबाव और अन्य महत्वपूर्ण निरंतर-उत्पादन कर्तव्य।
दो पंप प्रकारों के बीच हार्डवेयर कॉन्फ़िगरेशन, प्रदर्शन और संचालन-रखरखाव अंतर के त्वरित भेदभाव की सुविधा के लिए, एपीआई 610 मानक के तहत निम्नलिखित पूर्ण तुलना तालिका में मुख्य चयन पैरामीटर शामिल हैं:
| तुलना मद | ओह ओवरहंग पंप | बीबी बिटवीन-बियरिंग्स पंप |
|---|---|---|
| दस्ता समर्थन विधि | सिंगल-एंड ओवरहंग समर्थन | दोहरी-असर सममित समर्थन |
| पदचिह्न और नींव | साधारण फाउंडेशन के साथ कॉम्पैक्ट आकार | बड़े आकार के लिए प्रबलित नींव की आवश्यकता होती है |
| दबाव सहने की क्षमता | मध्यम दबाव के लिए उपयुक्त | उच्च/अल्ट्रा-उच्च दबाव के लिए उपयुक्त |
| प्रवाह क्षमता | निम्न-से-मध्यम प्रवाह | मजबूत भार सहनशीलता के साथ मध्यम से उच्च प्रवाह |
| रखरखाव में आसानी | सुविधाजनक रखरखाव के साथ सरल संरचना | व्यापक रखरखाव प्रक्रियाओं के साथ जटिल संरचना |
| अक्षीय भार और विरूपण | दस्ता विक्षेपण होता है; मध्यम स्थिरता | बिना किसी महत्वपूर्ण विकृति के संतुलित भार |
| रोटर डायनेमिक्स प्रदर्शन | अपेक्षाकृत कम घूर्णी गति के साथ सीमित कठोरता मार्जिन | पर्याप्त कठोरता, कम कंपन और उच्च स्थिरता |
| बेरिंग के प्रकार | बॉल/रोलर विरोधी घर्षण बीयरिंग | स्लीव/टिल्टिंग-पैड थ्रस्ट बियरिंग्स |
| सील विन्यास | पारंपरिक सिंगल/डबल कार्ट्रिज मैकेनिकल सील | फ्लश-प्रकार/अग्रानुक्रम उच्च दबाव सील |
| सामान्यतः प्रयुक्त सामग्री | 316 स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील | क्रोम स्टील, इनकोनेल, हास्टेलॉय |
मध्यम-से-निम्न दबाव, छोटे-से-मध्यम-प्रवाह सहायक उपयोगिता-सेवा शर्तों के तहत सीमित स्थान के साथ कम लागत, सुविधाजनक संचालन और रखरखाव करने वाली परियोजनाओं के लिए, ओएच ओवरहंग पंपों को प्राथमिकता दी जाती है। उपकरण स्थिरता, कम विफलता दर और लंबी सेवा जीवन के लिए कठोर आवश्यकताओं के साथ उच्च तापमान, उच्च दबाव और उच्च प्रवाह स्थितियों के अधीन महत्वपूर्ण निरंतर-उत्पादन इकाइयों के लिए, बीयरिंग पंपों के बीच बीबी को अपनाया जाना चाहिए। वास्तविक पंप चयन के लिए उपकरण की विश्वसनीयता और परियोजना अर्थव्यवस्था को संतुलित करने के लिए मध्यम संक्षारणता, चिपचिपाहट और स्टार्ट-स्टॉप आवृत्ति जैसे मापदंडों के व्यापक मूल्यांकन की आवश्यकता होती है।
अनुकूलित खरीद आवश्यकताओं, तकनीकी जानकारी, नमूने, मूल्य निर्धारण या थोक-ऑर्डर समाधान पूछताछ के लिए, कृपया हमसे तुरंत संपर्क करें (https://www.teffiko.com). अपनी एप्लिकेशन आवश्यकताओं पर चर्चा करने और अपनी उत्पादन आवश्यकताओं के लिए उचित समाधानों की पहचान करने के लिए TEFFIKO टीम के साथ सहयोग करें।
