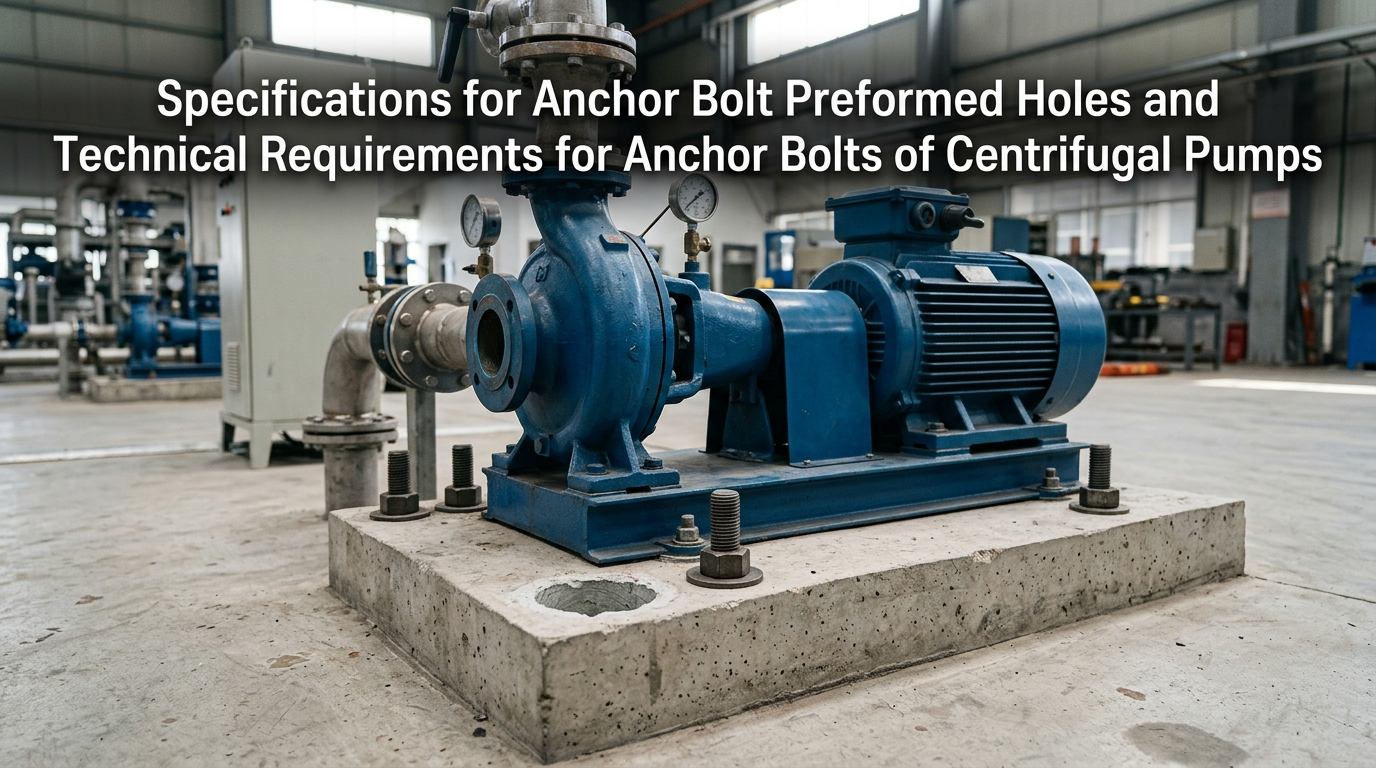

केन्द्रापसारक पम्पऔद्योगिक और नगरपालिका क्षेत्रों में उपयोग किए जाने वाले मुख्य उपकरण हैं और ऑपरेशन के दौरान गंभीर कंपन उत्पन्न करते हैं। उपकरण की नींव, पूर्वनिर्मित एंकर छेद और एंकर बोल्ट प्रमुख छुपे हुए कार्यों का निर्माण करते हैं जो इकाई स्थिरता की गारंटी देते हैं। कई ऑन-साइट दोष जैसे पंप बॉडी विचलन, अनुनाद, बीयरिंग ओवरहीटिंग और बोल्ट फ्रैक्चर आमतौर पर पूर्वनिर्मित छेद के गैर-मानक निर्माण या घटिया बोल्ट स्थापना के कारण होते हैं। यह दस्तावेज़ केन्द्रापसारक पंपों के लिए पूर्वनिर्मित एंकर छेद के निर्माण और एंकर बोल्ट की स्थापना के लिए प्रमुख दिशानिर्देशों पर विस्तार से बताता है।
केन्द्रापसारक पंपों के लिए पूर्वनिर्मित एंकर छेद विशेष रूप से एंकर बोल्ट के द्वितीयक ग्राउटिंग के लिए डिज़ाइन किए गए हैं। पूर्वनिर्मित छिद्रों का आकार, आकार, ऊर्ध्वाधरता और सफाई सीधे बोल्ट की एंकरिंग ताकत, उपकरण की सटीकता और नींव की समग्र स्थिरता को निर्धारित करती है। पंप फाउंडेशन निर्माण की मुख्य प्रक्रिया के रूप में, कार्य को औद्योगिक मानकों के अनुसार सख्ती से लागू किया जाना चाहिए।

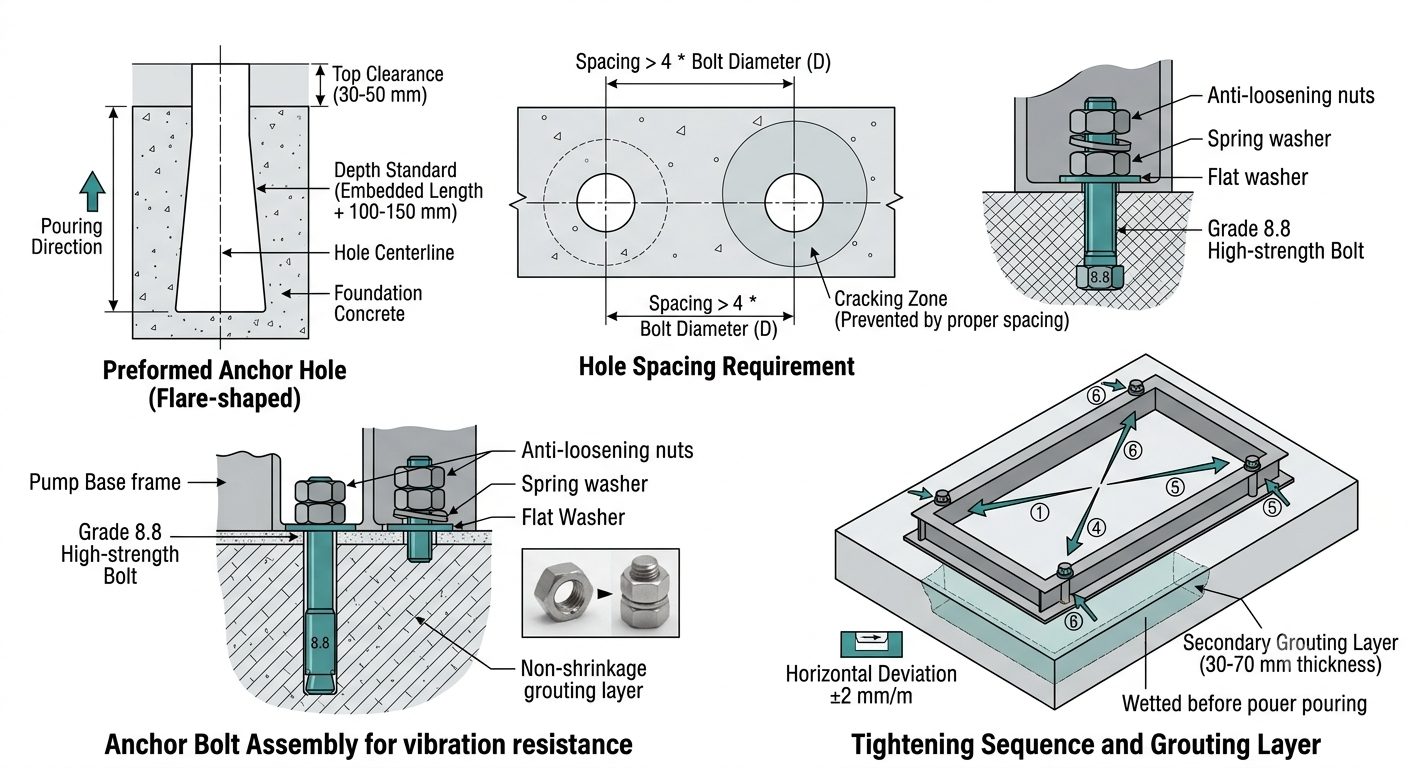

पूर्वनिर्मित छिद्रों के आयाम पर्याप्त ग्राउटिंग कॉम्पैक्टनेस और कंक्रीट नींव की संरचनात्मक ताकत के बीच संतुलन बनाएंगे। छोटे आकार के छेदों से ग्राउटिंग अधूरी रह जाएगी, जबकि बड़े छेदों से नींव की वहन क्षमता कमजोर हो जाएगी। सामान्य मानकीकृत निर्माण पैरामीटर निम्नानुसार निर्दिष्ट हैं:
बोल्ट और छेद की दीवार के बीच निकासी:गैर-संकोचन ग्राउटिंग सामग्री के लिए पर्याप्त जगह प्रदान करने के लिए प्रत्येक बोल्ट और पूर्वनिर्मित छेद की दीवार के बीच 30-50 मिमी की एकतरफा निकासी बनाए रखी जाएगी, ताकि बोल्ट की पूरी रैपिंग और एंकरिंग सुनिश्चित हो सके।
पूर्वनिर्मित छिद्रों की गहराई मानक:प्रत्येक पूर्वनिर्मित छेद की कुल गहराई एंकर बोल्ट की वास्तविक एम्बेडेड लंबाई से 100-150 मिमी अधिक होगी, जो छेद के तल पर खोखलेपन और अपूर्ण ग्राउटिंग को पूरी तरह से रोकती है, और तल पर एंकरिंग की ताकत सुनिश्चित करती है।
छिद्रों के बीच रिक्ति की आवश्यकता:दो आसन्न पूर्वनिर्मित एंकर छेदों के बीच केंद्र से केंद्र की दूरी एंकर बोल्ट के व्यास से 4 गुना से कम नहीं होनी चाहिए, जो कंक्रीट डालने और ग्राउटिंग के बाद नींव को टूटने और आंशिक रूप से फैलने से प्रभावी ढंग से बचाता है।
इष्टतम छेद आकार:निर्माण में संकीर्ण शीर्ष और चौड़े तल वाले फ्लेयर्ड छेद को प्राथमिकता दी जाती है। सीधे छेद की तुलना में, यह संरचना बोल्ट के पुल-आउट प्रतिरोध में काफी सुधार करती है और दीर्घकालिक उपकरण कंपन के कारण बोल्ट को ढीला होने और हिलने से रोकती है।
नींव कंक्रीट डालने से पहले, सटीक छेद स्थिति और नियमित छेद आकार सुनिश्चित करने के लिए उच्च शक्ति वाले पीवीसी फॉर्मवर्क ट्यूब, कस्टम स्टील मोल्ड या लकड़ी के मोल्ड को आकार देने के लिए तय किया जाएगा। पूरी तरह जमने के बाद डिमोल्डिंग के कारण छेद वाली दीवारों को होने वाले नुकसान और टूटने से बचाने के लिए कंक्रीट के प्रारंभिक सेट के तुरंत बाद डिमोल्डिंग की जाएगी।
ग्राउटिंग से पहले, छिद्रों के अंदर सभी मलबे, गंदगी, धूल और जमा पानी को अच्छी तरह से साफ किया जाना चाहिए। इंटरलेयर्स या खोखले क्षेत्रों के बिना ग्राउटिंग सामग्री और मूल कंक्रीट बेस के बीच मजबूत संबंध सुनिश्चित करने के लिए व्यापक शुद्धिकरण के लिए उच्च दबाव वाली हवा की सिफारिश की जाती है।
छेद स्थिति विचलन पर सख्त नियंत्रण रखा जाएगा। ऑफसेट छेद, कम आकार के छिद्र या विकृत छेद आकार के मामले में, सुधार के लिए मैन्युअल छेनी और रीमिंग को अपनाया जाएगा। एंकर बोल्ट को काटना या छोटा करना सख्त वर्जित है, क्योंकि इससे बोल्ट की ताकत ख़राब हो जाएगी और परिणामस्वरूप एंकरिंग की लंबाई अपर्याप्त हो जाएगी।
पूर्वनिर्मित छिद्रों की ऊर्ध्वाधरता की गारंटी छेद की दीवारों के झुकाव विचलन के साथ 1.5° से अधिक नहीं होनी चाहिए। बोल्टों की झुकी हुई स्थापना से असमान तनाव वितरण होगा, जिससे ऑपरेशन के दौरान तनाव एकाग्रता होगी और इसके परिणामस्वरूप बोल्ट धागा टूट जाएगा, धागा फिसल जाएगा और आधार फ्रेम टूट जाएगा।
केन्द्रापसारक पंपों और कंक्रीट नींव के आधार फ्रेम को जोड़ने वाले मुख्य लोड-असर घटकों के रूप में, एंकर बोल्ट उपकरण निर्धारण, लेवलिंग, कंपन में कमी और विस्थापन प्रतिरोध के कार्य करते हैं। स्पष्ट औद्योगिक मानक सामग्री चयन, ताकत ग्रेड, एम्बेडेड लंबाई, स्थापना प्रक्रिया, ग्राउटिंग और इलाज, एंकर बोल्ट के एंटी-लूजिंग और एंटी-जंग पर लागू होते हैं। साधारण बोल्ट को कभी भी विकल्प के रूप में उपयोग नहीं किया जाएगा।
अनुचित चयन से उत्पन्न होने वाले संभावित सुरक्षा खतरों को खत्म करने के लिए परिचालन स्थितियों, संप्रेषित मीडिया और केन्द्रापसारक पंपों के टन भार के अनुसार सामग्रियों का अलग-अलग चयन किया जाएगा:
साधारण स्वच्छ जल केन्द्रापसारक पम्प (नागरिक उपयोग और पारंपरिक औद्योगिक जल आपूर्ति):Q235 कार्बन स्टील एंकर बोल्ट जिनकी ताकत ग्रेड 4.8 से कम न हो, को अपनाया जाएगा। वे उच्च लागत प्रदर्शन के साथ स्थिर प्रदर्शन प्रदान करते हैं और पारंपरिक कंपन कटौती और निर्धारण की आवश्यकताओं को पूरा करते हैं।
सीवेज, रासायनिक और संक्षारक मीडिया के लिए केन्द्रापसारक पंप:एसिड, क्षार, अशुद्धियाँ और संक्षारक घटकों वाले मीडिया के लिए, जंग और संक्षारण को प्रभावी ढंग से रोकने और जंग फ्रैक्चर और गिरने जैसी बोल्ट विफलता से बचने के लिए 304 या 316 स्टेनलेस स्टील एंकर बोल्ट का उपयोग किया जाना चाहिए।
बड़े पैमाने पर उच्च दबाव और उच्च प्रवाह हेवी-ड्यूटी केन्द्रापसारक पंप:भारी भार और उच्च कंपन आवृत्ति वाले उपकरणों के लिए, ग्रेड 8.8 या उससे ऊपर के उच्च शक्ति वाले एंकर बोल्ट की आवश्यकता होती है। वे बेहतर तन्यता प्रतिरोध, थकान प्रतिरोध और विरूपण प्रतिरोध की सुविधा देते हैं, और लंबे समय तक उच्च-लोड निरंतर संचालन के लिए लागू होते हैं।
मिलान सहायक उपकरण के लिए आवश्यकताएँ:एंकर बोल्ट के प्रत्येक सेट को मानक सहायक उपकरण के रूप में फ्लैट वॉशर, स्प्रिंग वॉशर और डबल नट से सुसज्जित किया जाना चाहिए। संपूर्ण सहायक संयोजन पानी पंपों के निरंतर कंपन के अनुकूल होने के लिए दोहरे एंटी-लूज़िंग प्रदर्शन का एहसास कराता है।
एम्बेडेड लंबाई सीधे बोल्ट की पुल-आउट असर क्षमता निर्धारित करती है और बोल्ट को खींचने और ढीला होने से रोकने के लिए एक महत्वपूर्ण सूचकांक है। विभिन्न पंप प्रकारों के लिए मानक एम्बेडेड लंबाई अनुपात निम्नानुसार निर्दिष्ट हैं:
लाइट-ड्यूटी वर्टिकल सेंट्रीफ्यूगल पंप: छोटे पैमाने के उपकरणों की हल्के निर्धारण आवश्यकताओं को पूरा करने के लिए एम्बेडेड लंबाई बोल्ट व्यास से 15 गुना से कम नहीं होगी।
पारंपरिक क्षैतिज औद्योगिक केन्द्रापसारक पंप: नियमित औद्योगिक संचालन के भार के अनुकूल होने के लिए एम्बेडेड लंबाई बोल्ट व्यास से 20 से 25 गुना होगी।
हेवी-ड्यूटी उच्च-प्रवाह और उच्च दबाव केन्द्रापसारक पंप: एंकरिंग असर क्षमता को बढ़ाने और मजबूत कंपन प्रभाव का विरोध करने के लिए एम्बेडेड लंबाई बोल्ट व्यास से 30 गुना से कम नहीं होगी।
अपर्याप्त एम्बेडेड लंबाई अपर्याप्त तन्यता वहन क्षमता को जन्म देगी, और लंबे समय तक कंपन के तहत बोल्ट के ढीले होने और बाहर निकलने का खतरा होता है। अत्यधिक लंबी एम्बेडेड लंबाई नींव के स्टील बार के साथ हस्तक्षेप कर सकती है, जिससे निर्माण अपशिष्ट हो सकता है और नींव की संरचनात्मक अखंडता ख़राब हो सकती है।
स्थापित होने के बाद, झुकाव और ऑफसेट से बचने और बाद के ऑपरेशन में समान तनाव वितरण सुनिश्चित करने के लिए एंकर बोल्ट को लंबवत रखा जाएगा और विशेष ब्रैकेट के साथ अस्थायी रूप से तय किया जाएगा। इस बीच, उपकरण बेस फ्रेम पर छेद की स्थिति, बोल्ट रिक्ति और बढ़ते छेद के बीच पूर्ण मिलान सुनिश्चित करने के लिए एंकर बोल्ट की स्थापना आयामों को केन्द्रापसारक पंप और क्षैतिज पंप इकाइयों के खिलाफ सख्ती से जांच की जाएगी। उपकरण समतलन के लिए सटीक संदर्भ की गारंटी के लिए नींव की सतह का क्षैतिज विचलन ±2 मिमी/मीटर के भीतर नियंत्रित किया जाएगा।
ग्राउटिंग के लिए विशेष गैर-संकोचन ग्राउटिंग सामग्री को समान रूप से अपनाया जाएगा। मल्टी-स्टेज सेंट्रीफ्यूगल पंपों के लिए, उच्च शक्ति ग्रेड के महीन समुच्चय कंक्रीट को प्राथमिकता दी जाती है। साधारण सीमेंट मोर्टार सख्त वर्जित है। साधारण मोर्टार जमने के बाद सिकुड़ता और टूटता है, जिससे अंतराल और खोखले क्षेत्र बनते हैं जो बोल्ट और नींव के बीच समग्र तनाव प्रदर्शन की गारंटी नहीं दे सकते हैं। मल्टी-स्टेज पंपों की ग्राउटिंग के लिए उपयोग किए जाने वाले कंक्रीट की ताकत का ग्रेड भारी भार के तहत एंकरिंग ताकत में सुधार करने के लिए मूल फाउंडेशन कंक्रीट की तुलना में एक ग्रेड अधिक होना चाहिए।
पूर्वनिर्मित छिद्रों में कंक्रीट और ग्राउटिंग सामग्री के संघनन के दौरान, ऑपरेशन कोमल और समान होना चाहिए। एंकर बोल्टों को झुकाना और पंप बॉडी और पंप इकाइयों को विस्थापित करना सख्त वर्जित है, ताकि पिछले पोजिशनिंग और लेवलिंग कार्य को अमान्य होने से रोका जा सके और बोल्ट पर विलक्षण तनाव के छिपे खतरे को खत्म किया जा सके।
निर्माण में मजबूती अनुपालन के सिद्धांत का सख्ती से पालन किया जाएगा। पंप निकायों और पंप इकाइयों का समतलन, संरेखण और निर्धारण केवल तभी किया जा सकता है जब नींव कंक्रीट की ताकत डिजाइन की ताकत के 75% से अधिक तक पहुंच जाए। सटीक स्थिति पर माध्यमिक ग्राउटिंग लागू की जाएगी। द्वितीयक ग्राउटिंग परत की ऊंचाई एक समान मोटाई और सपाट समग्र सतह के साथ 30-70 मिमी के भीतर नियंत्रित की जाएगी।
द्वितीयक ग्राउटिंग से पहले, नींव की संपर्क सतह को अच्छी तरह से उपचारित किया जाना चाहिए: सतह की धूल और मलबे को साफ पानी से धो दें और आधार सतह को पूरी तरह से गीला कर दें ताकि नए और पुराने कंक्रीट के साथ-साथ इंटरलेयर के बिना ग्राउटिंग परत के बीच मजबूत संबंध सुनिश्चित हो सके। परिवेश निर्माण तापमान को सख्ती से नियंत्रित किया जाएगा। जब परिवेश का तापमान 0℃ से नीचे हो तो ठंढ से होने वाले नुकसान और ग्राउटिंग परत की मजबूती की विफलता को रोकने के लिए विशेष एंटी-फ्रीजिंग उपाय किए जाने चाहिए।
आंतरिक हवा को बाहर निकालने के लिए ग्राउटिंग सामग्री को स्तरित कंपन द्वारा संकुचित किया जाएगा। ग्राउटिंग के तुरंत बाद इलाज किया जाना चाहिए। यदि परिवेश का तापमान 5℃ से कम है, तो कम तापमान वाले ठंढ से होने वाली क्षति के कारण होने वाली दरार, रेत और घटिया ताकत से बचने के लिए इलाज की पूरी प्रक्रिया के दौरान थर्मल इन्सुलेशन और एंटी-फ्रीजिंग सुरक्षा अपनाई जाएगी। सामान्य कामकाजी परिस्थितियों में, उपकरण को अंतिम रूप से कसने से पहले ग्राउटेड संरचना को कम से कम 72 घंटे तक ठीक किया जाना चाहिए।
"पहले समतल करना, बाद में कसना" के सिद्धांत का पालन किया जाना चाहिए। पंप बेस फ्रेम का क्षैतिज विचलन 0.05 मिमी/मीटर के भीतर नियंत्रित किया जाएगा। नट को कई पासों में विकर्ण दिशाओं में सममित रूप से कड़ा किया जाएगा। एक बार पूर्ण कसने और एक तरफा जबरन कसने की मनाही है, जिससे पंप बेस फ्रेम की विकृति, उपकरण लेवलिंग सटीकता का विचलन और बोल्ट को ओवरलोड क्षति हो सकती है।
आउटडोर पंप हाउस, आर्द्र कार्यशालाएं और जल उपचार कार्य स्थितियां: बोल्ट स्थापना की स्वीकृति के बाद, बोल्ट पर जंग रोधी पेंट समान रूप से लगाया जाएगा। नमी को अलग करने और जंग को धीमा करने के लिए जलरोधक और जंग-रोधी टेप को मुख्य भागों के चारों ओर लपेटा जा सकता है।
उच्च आवृत्ति कंपन और निरंतर संचालन के साथ काम करने की स्थिति: डबल नट और स्प्रिंग वॉशर को मिलाकर एक दोहरी एंटी-लूज़िंग संरचना अपनाई जाएगी। गंभीर कामकाजी परिस्थितियों के लिए, कंपन के कारण अखरोट के ढीलेपन को पूरी तरह से रोकने के लिए विशेष थ्रेड लॉकिंग चिपकने वाला लगाया जा सकता है।
नियमित निरीक्षण तंत्र: पारंपरिक शुष्क कामकाजी परिस्थितियों में हर 3 महीने में पुन: कसने का निरीक्षण किया जाएगा। उच्च तापमान, उच्च आर्द्रता, मजबूत संक्षारण और तीव्र कंपन के साथ काम करने की स्थिति के लिए, समय-समय पर ढीलेपन और संक्षारण के छिपे खतरों को खत्म करने के लिए विशेष मासिक निरीक्षण किया जाएगा।
केन्द्रापसारक पंप एंकर सिस्टम का मामूली गैर-मानक निर्माण बाद के चरण में उपकरण दोषों में विकसित होगा। साइट पर बार-बार होने वाली त्रुटियाँ और संबंधित खतरे इस प्रकार सूचीबद्ध हैं:
कम आकार के पूर्वनिर्मित छेद और अपर्याप्त निकासी:ग्राउटिंग सामग्री बोल्ट को पूरी तरह से लपेट नहीं सकती है, जिसके परिणामस्वरूप एंकरिंग के लिए अपर्याप्त तनाव-वहन क्षेत्र होता है। ऑपरेशन के दौरान उपकरण हिलेंगे, हिलेंगे और भटकेंगे।
एंकर बोल्ट की घटिया एम्बेडेड गहराई:अपर्याप्त तन्यता सहन क्षमता के कारण लंबे समय तक कंपन के तहत बोल्ट ढीले हो जाएंगे और ऊपर उठ जाएंगे, पंप बॉडी की समाक्षीयता समाप्त हो जाएगी, और बीयरिंग और इम्पेलर्स की घिसाव बढ़ जाएगी।
केवल एक नट और बिना स्प्रिंग वॉशर के सरलीकृत सहायक विन्यास:ऐसा कॉन्फ़िगरेशन निरंतर कंपन का सामना नहीं कर सकता है, और नट स्वचालित रूप से ढीले होने का खतरा होता है, जो यूनिट अनुनाद और उपकरण अस्थिरता का एक प्रमुख कारण है।
साधारण मोर्टार और अपर्याप्त इलाज समय के साथ ग्राउटिंग:मोर्टार आंतरिक खोखले क्षेत्रों को सिकोड़ देगा, दरार डाल देगा और विकसित कर देगा, जिससे नींव की समग्र अखंडता को नुकसान पहुंचेगा। लंबी अवधि के संचालन के दौरान उपकरण के समग्र रूप से स्थानांतरित होने की संभावना है।
बोल्टों की इच्छुक स्थापना और एक तरफा कसना:बोल्ट पर असमान तनाव और गंभीर तनाव एकाग्रता होगी, जिससे लंबे समय तक संचालन के बाद बोल्ट फ्रैक्चर और क्रैकिंग और पंप बेस फ्रेम को नुकसान होगा।
एंकर निर्माण और माध्यमिक ग्राउटिंग के पूरा होने के बाद सख्त स्वीकृति आयोजित की जाएगी, और स्वीकृति पारित होने के बाद ही उपकरण को परिचालन में लाया जा सकता है। स्वीकृति में आधार सतह सटीकता, निर्माण प्रौद्योगिकी, सामग्री मानक, कम तापमान निर्माण और उपकरण परीक्षण संचालन सहित कई पहलू शामिल हैं।
स्वीकृति को तीन प्रमुख श्रेणियों में विभाजित किया गया है: उपस्थिति निरीक्षण, घटक निरीक्षण और परीक्षण संचालन निरीक्षण।
आधार सतह सटीकता स्वीकृति:उपकरण स्थापना नींव की सतह का क्षैतिज विचलन ±2 मिमी/मीटर के भीतर नियंत्रित किया जाएगा। पूर्वनिर्मित छिद्रों में ग्राउटिंग घनी और बिना खोखले क्षेत्रों, दरारों या दरारों से भरी होनी चाहिए। छेद के चारों ओर का कंक्रीट समतल, अक्षुण्ण और क्षति और दोष से मुक्त होना चाहिए।
बोल्ट घटक स्वीकृति:बोल्ट का ऊर्ध्वाधर विचलन बिना किसी झुकाव या विस्थापन के 2 मिमी/मीटर से अधिक नहीं होना चाहिए। सभी सहायक उपकरण पूर्ण और अक्षुण्ण होंगे, और बोल्ट धागे फिसलन, क्षरण और विरूपण से मुक्त होंगे। बोल्ट की विशिष्टता और सामग्री डिज़ाइन आवश्यकताओं का अनुपालन करेगी और पंप प्रकार के अनुकूल होगी।
ग्राउटिंग प्रौद्योगिकी और सामग्री स्वीकृति:मल्टी-स्टेज सेंट्रीफ्यूगल पंपों की ग्राउटिंग के लिए एक ग्रेड उच्च शक्ति के महीन समुच्चय कंक्रीट का उपयोग किया जाएगा, और सामान्य पंप प्रकारों के लिए विशेष गैर-संकोचन ग्राउटिंग सामग्री को अपनाया जाएगा। द्वितीयक ग्राउटिंग परत की मोटाई 30 मिमी से 70 मिमी तक एक समान होगी। निर्माण से पहले आधार सतह को अच्छी तरह से धोया और गीला किया जाएगा, और कम तापमान वाले वातावरण में एंटी-फ़्रीज़िंग और थर्मल इन्सुलेशन उपायों को पूरी तरह से लागू किया जाएगा।
परीक्षण संचालन स्वीकृति:उपकरण 2 घंटे से अधिक समय तक पूर्ण लोड के तहत लगातार संचालित होने के बाद, एंकर नट का ढीला होना, बेस फ्रेम का विस्थापन, असामान्य अनुनाद या असामान्य कंपन और यूनिट का शोर नहीं होगा, और उपकरण के सभी ऑपरेटिंग पैरामीटर स्थिर रहेंगे।
दस्तावेज़ स्वीकृति:बोल्ट विनिर्देशों, सामग्री प्रमाण पत्र, ग्राउटिंग सामग्री की ताकत ग्रेड, निर्माण तापमान, इलाज रिकॉर्ड और कसने की प्रक्रिया डेटा सहित संपूर्ण रिकॉर्ड बाद के रखरखाव, निरीक्षण और नवीकरण के लिए रखा जाएगा।
पूर्वनिर्मित एंकर छेद का निर्माण और केन्द्रापसारक पंपों के लिए एंकर बोल्ट की स्थापना महत्वपूर्ण गुप्त कार्य हैं जो पंप इकाइयों की स्थिरता निर्धारित करते हैं। निर्माण संबंधी गलतियों से बचने के लिए आयाम नियंत्रण, ग्राउटिंग और कसने सहित पूरी निर्माण प्रक्रिया को प्रासंगिक मानकों के सख्त अनुपालन में लागू किया जाएगा।
