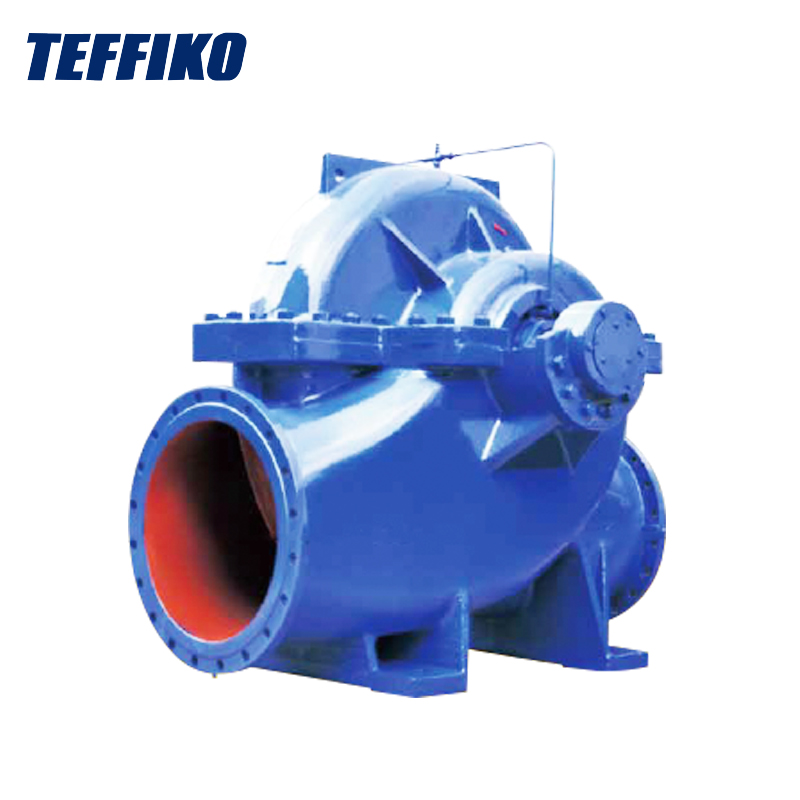

एक प्रकार काकेंद्रत्यागी पम्प, प्ररित करनेवाला के दोनों किनारों पर सक्शन इनलेट्स द्वारा विशेषता; द्रव दोनों तरफ से पंप गुहा में एक साथ प्रवेश करता है। पंप बॉडी ज्यादातर क्षैतिज रूप से विभाजित होती है, जिससे डिस्सेप्लर और रखरखाव की सुविधा मिलती है, और यह बड़ी संख्या में घटकों के साथ सममित सक्शन प्रवाह चैनलों से सुसज्जित है।
प्ररित करनेवाला के केवल एक तरफ सक्शन इनलेट है; द्रव पंप बॉडी में अप्रत्यक्ष रूप से प्रवेश करता है। पंप बॉडी मुख्य रूप से एंड-सक्शन या वॉल्यूट-प्रकार की होती है, जिसमें अधिक कॉम्पैक्ट संरचना होती है, डबल-सक्शन पंपों की तुलना में कम घटक होते हैं, और कोई सममित सक्शन प्रवाह चैनल डिज़ाइन नहीं होता है।

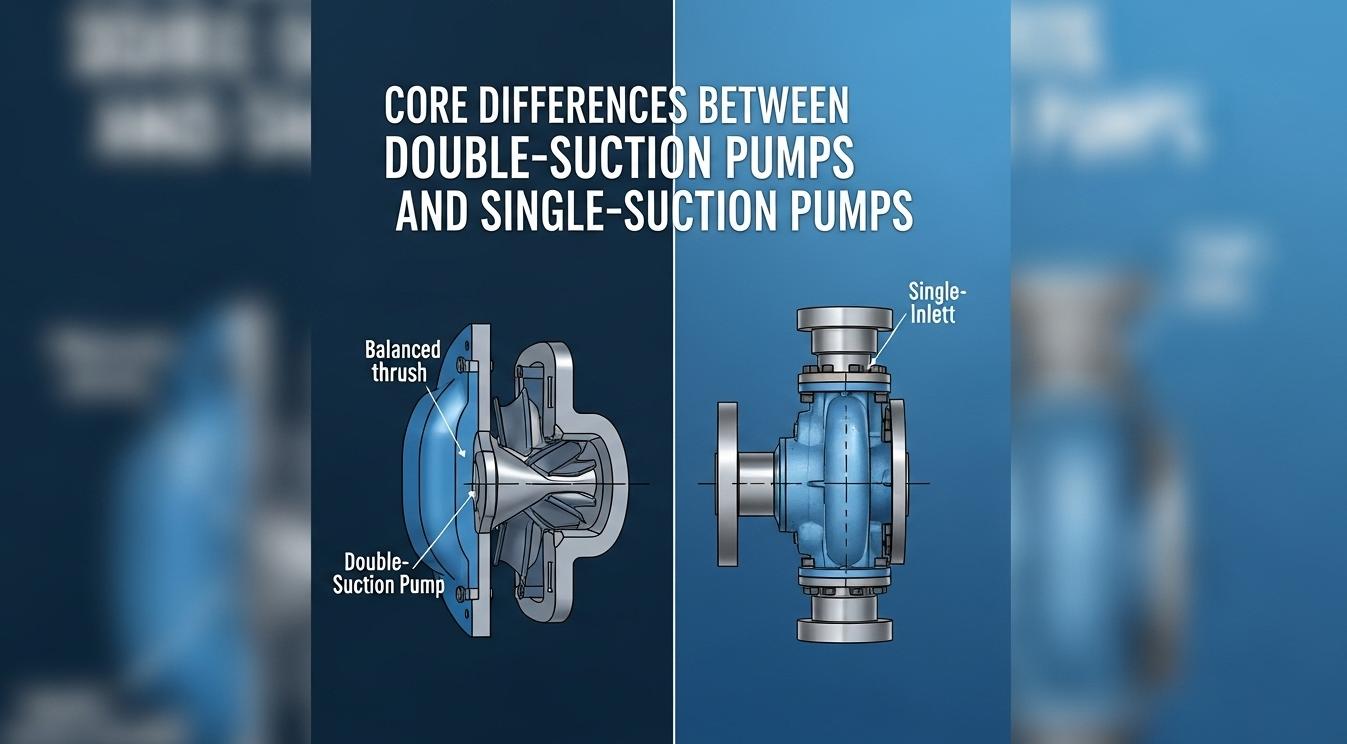

डबल-सक्शन पंप एक द्विदिश सक्शन डिज़ाइन को अपनाते हैं, जहां द्रव प्ररित करनेवाला के दोनों किनारों से समान रूप से प्रवेश करता है, जो प्ररित करनेवाला के दोनों किनारों के बीच दबाव अंतर को प्रभावी ढंग से कम कर सकता है और गुहिकायन की संभावना को कम कर सकता है। एकल-सक्शन पंप यूनिडायरेक्शनल सक्शन का उपयोग करते हैं, और प्रवेश करते समय तरल पदार्थ प्ररित करनेवाला के एक तरफ दबाव में उतार-चढ़ाव पैदा करता है, खासकर उच्च-प्रवाह स्थितियों के तहत, गुहिकायन जोखिम अपेक्षाकृत अधिक होता है। इसके अलावा, डबल-सक्शन पंपों का सक्शन फ्लो चैनल डिज़ाइन द्रव यांत्रिकी सिद्धांतों के अनुरूप है, जिसके परिणामस्वरूप जब द्रव पंप गुहा में प्रवेश करता है तो कम प्रतिरोध हानि होती है; एकल-सक्शन पंपों का सक्शन प्रवाह चैनल संरचना द्वारा सीमित होता है, इसलिए प्रतिरोध हानि आमतौर पर डबल-सक्शन पंपों की तुलना में अधिक होती है, और सक्शन पाइपलाइन के लिए स्थापना आवश्यकताएं अधिक कठोर होती हैं।
प्रवाह दर के संदर्भ में, द्विदिश सक्शन लाभ पर निर्भर करते हुए, डबल-सक्शन पंपों की प्रवाह दर आमतौर पर समान प्ररित करनेवाला व्यास और गति के तहत एकल-सक्शन पंपों की तुलना में 1.5-2 गुना होती है, जो शहरी जल आपूर्ति और बड़े पैमाने पर जल संरक्षण परियोजनाओं जैसे बड़े प्रवाह परिवहन परिदृश्यों के लिए उपयुक्त है। एकल-सक्शन पंपों में एक संकीर्ण प्रवाह सीमा होती है, जो छोटे और मध्यम प्रवाह आवश्यकताओं के लिए अधिक उपयुक्त होती है, जैसे कि औद्योगिक परिसंचारी जल प्रणाली और छोटे सिंचाई उपकरण। हेड प्रदर्शन के संदर्भ में, प्ररित करनेवाला पर सममित बल के कारण, डबल-सक्शन पंप प्ररित करनेवाला व्यास या गति को बढ़ाकर उच्च शीर्ष प्राप्त कर सकते हैं, लेकिन संरचना द्वारा सीमित, वे अल्ट्रा-हाई हेड परिदृश्यों में मल्टी-स्टेज सिंगल-सक्शन पंप जितने अच्छे नहीं हैं। सिंगल-सक्शन पंपों में निचले सिंगल-स्टेज हेड होते हैं; यदि उच्च शीर्षों की आवश्यकता होती है, तो मल्टी-स्टेज डिज़ाइन की आवश्यकता होती है, लेकिन मल्टी-स्टेज सिंगल-सक्शन पंपों की मात्रा और रखरखाव लागत तदनुसार बढ़ जाएगी।
नेट पॉजिटिव सक्शन हेड रिक्वायर्ड (एनपीएसएचआर) समान विनिर्देश के एकल-सक्शन पंपों की तुलना में 20% -30% कम है; प्ररित करनेवाला इनलेट पर प्रवाह वेग वितरण एक समान है, स्थानीय निम्न-दबाव क्षेत्र बनाने की संभावना कम है, और यह सक्शन पाइपलाइन की स्थापना ऊंचाई पर कम प्रतिबंधों के साथ, कम सक्शन तरल स्तर की ऊंचाई पर स्थिर रूप से काम कर सकता है।
आवश्यक गुहिकायन मार्जिन अपेक्षाकृत अधिक है; यदि सक्शन की स्थिति खराब है (जैसे कि कम सक्शन तरल स्तर और बड़ी पाइपलाइन प्रतिरोध), तो गुहिकायन होने का खतरा होता है, जिससे पंप बॉडी में कंपन होता है और शोर बढ़ जाता है। लंबे समय तक गुहिकायन प्ररित करनेवाला को नुकसान पहुंचाएगा और उपकरण के सेवा जीवन को प्रभावित करेगा।
डबल-सक्शन पंपों में अपेक्षाकृत जटिल संरचना होती है, जिसमें उच्च असेंबली परिशुद्धता आवश्यकताओं के साथ क्षैतिज रूप से विभाजित पंप बॉडी, सममित इम्पेलर, डबल-एंड सील और अन्य घटक शामिल हैं। दैनिक रखरखाव के दौरान, क्षैतिज रूप से विभाजित पंप बॉडी को अलग करने की आवश्यकता होती है, रखरखाव चक्र लंबा होता है, और रखरखाव की लागत एकल-सक्शन पंपों की तुलना में लगभग 1.2-1.5 गुना होती है। एकल-सक्शन पंपों में एक सरल संरचना और कम संख्या में घटक होते हैं; उदाहरण के लिए, एंड-सक्शन सिंगल-सक्शन पंपों को सरल रखरखाव प्रक्रियाओं और कम रखरखाव लागत के साथ, सील को बदलने या प्ररित करनेवाला का निरीक्षण करने के लिए केवल फ्रंट एंड कवर को अलग करने की आवश्यकता होती है। दीर्घकालिक उपयोग के दृष्टिकोण से, एकल-सक्शन पंपों में छोटे और मध्यम प्रवाह, कम रखरखाव मांग परिदृश्यों में अधिक लागत लाभ होते हैं, जबकि डबल-सक्शन पंप केवल बड़े प्रवाह, उच्च विश्वसनीयता मांग परिदृश्यों में अपने मूल्य को प्रतिबिंबित कर सकते हैं।
विस्तृत प्रवाह चैनलों और द्विदिशात्मक सक्शन डिजाइन के साथ, इसमें मीडिया के लिए मजबूत अनुकूलन क्षमता है और यह नदी के पानी और औद्योगिक अपशिष्ट जल जैसी थोड़ी मात्रा में अशुद्धियों (ठोस कण सामग्री ≤3%) वाले तरल पदार्थ का परिवहन कर सकता है; सममित संरचना माध्यम द्वारा पंप बॉडी के परिमार्जन को कम कर सकती है, जो कम संक्षारण वाले तरल पदार्थों के लिए उपयुक्त है।
प्रवाह चैनल संकीर्ण है, विशेष रूप से छोटे-प्रवाह मॉडल के प्रवाह चैनल को अशुद्धियों द्वारा अवरुद्ध करना आसान है, इसलिए यह केवल साफ तरल पदार्थ जैसे साफ पानी और सॉल्वैंट्स के परिवहन के लिए उपयुक्त है; यदि अशुद्धियों वाले मीडिया को परिवहन करना आवश्यक है, तो अतिरिक्त फ़िल्टरिंग डिवाइस स्थापित किए जाने चाहिए, अन्यथा दोष उत्पन्न होना आसान है, जिससे उपकरण निवेश और संचालन प्रतिरोध बढ़ जाता है।
क्षैतिज रूप से विभाजित संरचना और सक्शन और डिस्चार्ज पाइपलाइनों की क्षैतिज व्यवस्था के कारण, डबल-सक्शन पंपों का एक बड़ा समग्र फर्श क्षेत्र होता है और आमतौर पर आरक्षित बड़े इंस्टॉलेशन स्थान की आवश्यकता होती है, विशेष रूप से बड़े डबल-सक्शन पंपों के अनुप्रयोग में, मशीन कक्ष के आकार के लिए स्पष्ट आवश्यकताएं होती हैं। एकल-सक्शन पंपों में एक कॉम्पैक्ट संरचना होती है; एंड-सक्शन सिंगल-सक्शन पंपों को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है, क्षैतिज सिंगल-सक्शन पंपों का फर्श क्षेत्र समान प्रवाह दर वाले डबल-सक्शन पंपों का केवल 60% -70% है, और ऊर्ध्वाधर सिंगल-सक्शन पंप क्षैतिज स्थान को बचा सकते हैं, जो सीमित स्थापना स्थान वाले परिदृश्यों के लिए उपयुक्त है, जैसे कि छोटे औद्योगिक संयंत्र और ऊंची इमारतों की परिसंचारी जल प्रणाली।
प्ररित करनेवाला सममित रूप से तनावग्रस्त है, ऑपरेशन के दौरान रेडियल बल एक दूसरे को रद्द कर देते हैं, पंप शाफ्ट का रेडियल भार छोटा होता है, और असर पहनने की दर धीमी होती है; रेटेड कामकाजी परिस्थितियों में, कंपन गति ≤2.8mm/s है, शोर मान 85dB से कम है, और ऑपरेशन स्थिरता अधिक है।
प्ररित करनेवाला एक तरफ तनावग्रस्त है, रेडियल बल बड़ा है, जिससे दीर्घकालिक संचालन के दौरान असर हीटिंग और पहनना आसान है; कंपन की गति ज्यादातर 3.5-5 मिमी/सेकेंड के बीच होती है, शोर मान डबल-सक्शन पंपों की तुलना में 5-10 डीबी अधिक होता है, और ऑपरेशन स्थिरता और मूक प्रभाव डबल-सक्शन पंपों की तुलना में कमजोर होता है।
खरीद लागत के संदर्भ में, समान प्रवाह विनिर्देश के तहत, डबल-सक्शन पंपों की कीमत आमतौर पर एकल-सक्शन पंपों की तुलना में 1.3-1.8 गुना होती है, क्योंकि डबल-सक्शन पंपों में जटिल संरचनाएं, बड़ी सामग्री खपत और उच्च विनिर्माण प्रक्रिया आवश्यकताएं होती हैं। एकल-सक्शन पंपों की खरीद लागत कम होती है, जो सीमित बजट वाली छोटी और मध्यम प्रवाह परियोजनाओं के लिए उपयुक्त होते हैं। परिचालन लागत के संदर्भ में, डबल-सक्शन पंपों की दक्षता आमतौर पर एकल-सक्शन पंपों की तुलना में 3% -5% अधिक होती है, और दीर्घकालिक बड़े-प्रवाह संचालन परिदृश्यों में बिजली की बचत प्रभाव महत्वपूर्ण होता है। एकल-सक्शन पंपों की दक्षता कम होती है, लेकिन छोटे और मध्यम प्रवाह, रुक-रुक कर संचालन परिदृश्यों में, परिचालन लागत अंतर बड़ा नहीं होता है। रखरखाव लागत के संदर्भ में, जैसा कि पहले उल्लेख किया गया है, डबल-सक्शन पंपों में लंबे रखरखाव चक्र और उच्च लागत होती है, जबकि एकल-सक्शन पंपों का रखरखाव अधिक किफायती होता है। उद्यमों को परियोजना जीवन चक्र के आधार पर लागत का व्यापक मूल्यांकन करने की आवश्यकता है।
पंप का चयन करते समय, प्रवाह आवश्यकताओं को प्राथमिकता दी जानी चाहिए: बड़े-प्रवाह परिदृश्यों (आमतौर पर ≥200m³/h) के लिए, जैसे शहरी मुख्य सड़क जल आपूर्ति और बड़े बिजली संयंत्र परिसंचारी जल प्रणाली, डबल-सक्शन पंप को प्राथमिकता दी जाती है; छोटे और मध्यम प्रवाह परिदृश्यों (≤150m³/h) के लिए, जैसे कि छोटे कारखाने शीतलन प्रणाली और घरेलू सिंचाई, एकल-सक्शन पंप अधिक उपयुक्त हैं। दूसरे, गुहिकायन स्थितियों को देखें; यदि सक्शन तरल स्तर कम है और पाइपलाइन प्रतिरोध बड़ा है, तो डबल-सक्शन पंप बेहतर विकल्प हैं; जब सक्शन की स्थिति अच्छी होती है और कोई विशेष गुहिकायन आवश्यकता नहीं होती है, तो एकल-सक्शन पंप का चयन किया जा सकता है। इसके अलावा, स्थापना स्थान, रखरखाव लागत और मध्यम विशेषताओं जैसे कारकों पर विचार करना भी आवश्यक है: एकल-सक्शन पंपों को सीमित स्थापना स्थान के लिए चुना जाता है, और डबल-सक्शन पंपों को उच्च परिचालन स्थिरता और कम शोर की आवश्यकताओं के लिए चुना जाता है; स्वच्छ तरल पदार्थों के परिवहन के लिए एकल-सक्शन पंपों का चयन किया जाता है, और कम मात्रा में अशुद्धियों या कम संक्षारण क्षमता वाले तरल पदार्थों के परिवहन के लिए डबल-सक्शन पंपों पर विचार किया जा सकता है। केवल विभिन्न कारकों का व्यापक मूल्यांकन करके ही सिस्टम के कुशल और स्थिर संचालन को सुनिश्चित करने के लिए सबसे उपयुक्त पंप प्रकार का चयन किया जा सकता है।
यह आलेख स्पष्ट रूप से डबल-सक्शन पंप और सिंगल-सक्शन पंप के बीच मुख्य अंतर की तुलना करता है, जो विभिन्न परिदृश्यों में पंप चयन के लिए आधार प्रदान करता है। एक पेशेवर पंप उद्यम के रूप में,टेफिकोदो प्रकार के पंपों के तकनीकी बिंदुओं के साथ गहराई से मेल खाता है, और इसके उत्पादों में कुशल प्रदर्शन और स्थिर गुणवत्ता दोनों हैं, जो बड़े प्रवाह और कम गुहिकायन, छोटे और मध्यम प्रवाह और कॉम्पैक्ट स्थापना जैसी विभिन्न आवश्यकताओं के अनुकूल हो सकते हैं। चाहे वह पहला चयन हो जिसके लिए कामकाजी परिस्थितियों से सटीक मिलान की आवश्यकता हो या बेहतर समाधान खोजने के लिए उपकरण अपग्रेड की आवश्यकता हो, TEFFIKO समृद्ध अनुभव और अनुकूलित सेवाओं के साथ विश्वसनीय समर्थन प्रदान कर सकता है। का चयनटेफिकोकुशल संचालन और दीर्घकालिक मूल्य के लिए दो बार दोहरी गारंटी है।
-
