केन्द्रापसारक पम्प के आउटलेट दबाव और प्रवाह दर के बीच संबंध

केन्द्रापसारक पम्पजल उपचार, तेल और गैस और विनिर्माण जैसे उद्योगों में "वर्कहॉर्स" हैं। आउटलेट दबाव (जिसे डिस्चार्ज दबाव के रूप में भी जाना जाता है) और प्रवाह दर उनके सबसे महत्वपूर्ण प्रदर्शन संकेतक हैं। इन दोनों के बीच का संबंध सीधे पंप की दक्षता, ऊर्जा खपत और सिस्टम स्थिरता को निर्धारित करता है। चाहे आप इंजीनियरिंग डिज़ाइन, उपकरण संचालन, या अन्य संबंधित क्षेत्रों में लगे हों, इस रिश्ते में महारत हासिल करना उपकरण के प्रदर्शन को अनुकूलित करने और चक्करों से बचने की कुंजी है। नीचे, व्यावहारिक औद्योगिक ऑन-साइट अनुभव के साथ मिलकर, हम उनकी बातचीत, प्रभावित करने वाले कारकों और व्यावहारिक अनुप्रयोगों-सभी व्यावहारिक अंतर्दृष्टि का विश्लेषण करते हैं।

I. मूल कानून: निश्चित शर्तों के तहत व्युत्क्रम आनुपातिक संबंध

जब आउटलेट दबाव बहुत कम हो, तो पहले प्ररित करनेवाला पहनने, अपर्याप्त घूर्णी गति, या अत्यधिक सिस्टम प्रतिरोध की जांच करें। घूर्णी गति बढ़ाने या घिसे हुए प्ररित करनेवाला को बदलने से प्रवाह दर को प्रभावित किए बिना दबाव बहाल किया जा सकता है; जब दबाव बहुत अधिक हो, तो सिस्टम प्रतिरोध को कम करना या प्ररित करनेवाला को ट्रिम करना आवश्यक है।

सिद्धांत जटिल नहीं है: केन्द्रापसारक पंप घूर्णन प्ररित करनेवाला द्वारा उत्पन्न केन्द्रापसारक बल के माध्यम से तरल पदार्थों में ऊर्जा स्थानांतरित करते हैं। जब प्रवाह दर बढ़ती है, तो प्रति यूनिट समय में अधिक द्रव प्ररित करनेवाला चैनलों से गुजरता है। हालाँकि, प्ररित करनेवाला का कुल ऊर्जा उत्पादन एक निश्चित घूर्णी गति पर सीमित है, इसलिए प्रत्येक द्रव इकाई को आवंटित ऊर्जा कम हो जाती है, और आउटलेट दबाव तदनुसार कम हो जाता है। उदाहरण के लिए, 1800 आरपीएम की घूर्णी गति वाले एक केन्द्रापसारक पंप का प्रवाह दर 60 m³/h होने पर लगभग 4 बार का आउटलेट दबाव होता है; जब प्रवाह दर 90 m³/h तक बढ़ जाती है, तो दबाव लगभग 2.2 बार तक गिर जाने की संभावना है। यह व्युत्क्रम आनुपातिक संबंध उनकी डिज़ाइन सीमा के भीतर संचालित होने वाले सभी केन्द्रापसारक पंपों के लिए सही है।

द्वितीय. दबाव-प्रवाह संबंध को प्रभावित करने वाले प्रमुख कारक

मूल व्युत्क्रम आनुपातिक कानून निम्नलिखित कारकों से प्रभावित होता है, जिससे Q-H वक्र का विचलन होता है और इस प्रकार दोनों के बीच की बातचीत बदल जाती है:

1. घूर्णी गति:आत्मीयता नियमों के अनुसार, दबाव घूर्णी गति के वर्ग के समानुपाती होता है, और प्रवाह दर घूर्णी गति के समानुपाती होती है। घूर्णी गति बढ़ाने से (उदाहरण के लिए, वैरिएबल फ्रीक्वेंसी ड्राइव/वीएफडी के माध्यम से) दबाव और प्रवाह दर दोनों में समकालिक रूप से वृद्धि होगी, जिससे संपूर्ण क्यू-एच वक्र ऊपर की ओर स्थानांतरित हो जाएगा। आदर्श परिस्थितियों में, जब घूर्णी गति दोगुनी हो जाती है, तो दबाव मूल से 4 गुना बढ़ जाता है, और प्रवाह दर समकालिक रूप से दोगुनी हो जाती है।
2. प्ररित करनेवाला व्यास:प्ररित करनेवाला को ट्रिम करने से दबाव और प्रवाह दर दोनों एक साथ कम हो जाएंगे। आत्मीयता नियम यहां भी लागू होते हैं: दबाव व्यास के वर्ग के समानुपाती होता है, और प्रवाह दर व्यास के समानुपाती होती है। आम तौर पर, व्यास में 10% की कमी के परिणामस्वरूप दबाव में लगभग 19% की कमी और प्रवाह दर में 10% की कमी होगी।

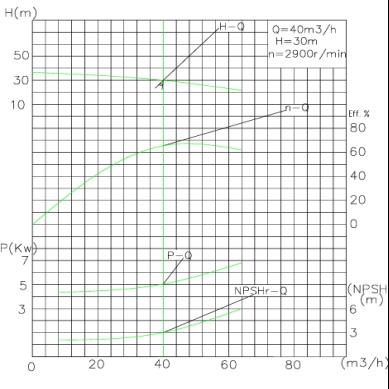

3. सिस्टम प्रतिरोध:पंप का वास्तविक संचालन बिंदु इसके Q-H वक्र और सिस्टम प्रतिरोध वक्र का प्रतिच्छेदन है। अत्यधिक संकीर्ण पाइपलाइन, भरा हुआ फिल्टर और अत्यधिक लंबी परिवहन दूरी जैसे कारक सिस्टम प्रतिरोध को बढ़ाएंगे, जिससे प्रवाह दर में कमी आएगी - पंप को प्रतिरोध पर काबू पाने और तरल पदार्थ के परिवहन के लिए उच्च दबाव उत्पन्न करने की आवश्यकता होती है।
4. द्रव गुण:श्यानता और घनत्व मुख्य प्रभावित करने वाले पैरामीटर हैं। तेल जैसे उच्च-चिपचिपापन वाले तरल पदार्थों में अधिक आंतरिक घर्षण होता है, जिसके परिणामस्वरूप पानी की तुलना में प्रवाह दर और दबाव कम होता है; घनत्व सीधे दबाव (दबाव = घनत्व × गुरुत्वाकर्षण × सिर) को प्रभावित करता है, लेकिन प्रवाह दर पर न्यूनतम प्रभाव डालता है।

तृतीय. व्यावहारिक अनुप्रयोग: संचालन और समस्या निवारण का अनुकूलन

उपरोक्त कानूनों में महारत हासिल करने से व्यावहारिक समस्याओं को हल करने और लक्षित तरीके से परिचालन प्रभावों में सुधार करने में मदद मिल सकती है:

1. दक्षता अधिकतमीकरण:प्रवाह दर को बढ़ाने के लिए, आप वाल्वों को चौड़ा खोलकर, बड़े-व्यास वाली पाइपलाइनों से बदलकर, या वीएफडी के माध्यम से पंप की घूर्णी गति को बढ़ाकर सिस्टम प्रतिरोध को कम कर सकते हैं; प्रवाह दर को कम करने के लिए, थ्रॉटल वाल्व (जो आसानी से ऊर्जा बर्बादी का कारण बनते हैं) का उपयोग करने से बचें और इष्टतम दबाव-प्रवाह संतुलन बनाए रखने के लिए वीएफडी के माध्यम से घूर्णी गति को कम करने को प्राथमिकता दें।
2. दबाव समस्या निवारण:जब आउटलेट दबाव बहुत कम हो, तो पहले प्ररित करनेवाला पहनने, अपर्याप्त घूर्णी गति, या अत्यधिक सिस्टम प्रतिरोध की जांच करें। घूर्णी गति बढ़ाने या घिसे हुए प्ररित करनेवाला को बदलने से प्रवाह दर को प्रभावित किए बिना दबाव बहाल किया जा सकता है; जब दबाव बहुत अधिक हो, तो सिस्टम प्रतिरोध को कम करना या प्ररित करनेवाला को ट्रिम करना आवश्यक है।
3. दक्षता अधिकतमीकरण:पंप को सर्वोत्तम दक्षता बिंदु (बीईपी) के पास काम करना चाहिए, जो कि क्यू-एच वक्र पर उच्चतम दक्षता वाला क्षेत्र है। बीईपी (उदाहरण के लिए, उच्च दबाव और कम प्रवाह दर) से दूर संचालन करने से ऊर्जा की खपत बढ़ जाएगी और गुहिकायन, यांत्रिक क्षति और अन्य समस्याएं भी हो सकती हैं।

चतुर्थ. अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: क्या केन्द्रापसारक पम्प का आउटलेट दबाव जितना अधिक होगा, प्रवाह दर उतनी ही अधिक होगी?

ए: नहीं। निश्चित घूर्णी गति और सिस्टम प्रतिरोध के तहत, दबाव और प्रवाह दर का व्युत्क्रम आनुपातिक संबंध होता है - आमतौर पर, दबाव जितना अधिक होगा, प्रवाह दर उतनी ही कम होगी।

प्रश्न: दबाव कम किए बिना प्रवाह दर कैसे बढ़ाएं?

ए: वीएफडी के माध्यम से घूर्णी गति बढ़ाएं या प्ररित करनेवाला को बड़े व्यास से बदलें। आत्मीयता कानूनों के अनुसार, दोनों विधियाँ प्रवाह दर और दबाव में समकालिक सुधार प्राप्त कर सकती हैं।

प्रश्न: आउटलेट दबाव को प्रभावित करने वाले मुख्य कारक क्या हैं?

ए: मुख्य कारक घूर्णी गति, प्ररित करनेवाला व्यास, सिस्टम प्रतिरोध और द्रव घनत्व हैं। उनमें से, घूर्णी गति और व्यास का सबसे महत्वपूर्ण प्रभाव पड़ता है और समायोजन के दौरान इसे प्राथमिकता दी जानी चाहिए।

निष्कर्ष

एक केन्द्रापसारक पंप के आउटलेट दबाव और प्रवाह दर के बीच मुख्य संबंध निश्चित परिस्थितियों में व्युत्क्रम आनुपातिकता है, लेकिन इसे घूर्णी गति, प्ररित करनेवाला आकार, सिस्टम प्रतिरोध और द्रव गुणों को समायोजित करके लचीले ढंग से अनुकूलित किया जा सकता है। इस ज्ञान को व्यावहारिक संचालन में लागू करने से न केवल पंप के परिचालन प्रदर्शन में सुधार हो सकता है और ऊर्जा की खपत कम हो सकती है, बल्कि उपकरण विफलताओं के कारण होने वाले डाउनटाइम नुकसान से भी बचा जा सकता है। यह ध्यान दिया जाना चाहिए कि विशिष्ट अनुप्रयोग परिदृश्यों के लिए, पंप के क्यू-एच वक्र को संदर्भित करना और इष्टतम ऑपरेटिंग बिंदु निर्धारित करने के लिए साइट पर परीक्षण करना महत्वपूर्ण है। चाहे सिस्टम डिज़ाइन हो या बाद में समस्या निवारण, केन्द्रापसारक पंपों के कुशल और स्थिर संचालन के लिए इस मूल संबंध को पूरी तरह से समझना आवश्यक है। यदि आपके पास केन्द्रापसारक पंप चयन, दबाव-प्रवाह पैरामीटर मिलान, कार्यशील स्थिति अनुकूलन इत्यादि के संबंध में कोई अन्य प्रश्न हैं, तो बेझिझक संपर्क करेंteff. पूरी प्रक्रिया के दौरान आपके उपकरण के कुशल संचालन को सुनिश्चित करने और विभिन्न औद्योगिक द्रव परिवहन चुनौतियों को हल करने में मदद करने के लिए हमारे पास एक पेशेवर तकनीकी टीम, अनुकूलित समाधान और व्यापक बिक्री के बाद का समर्थन है।
