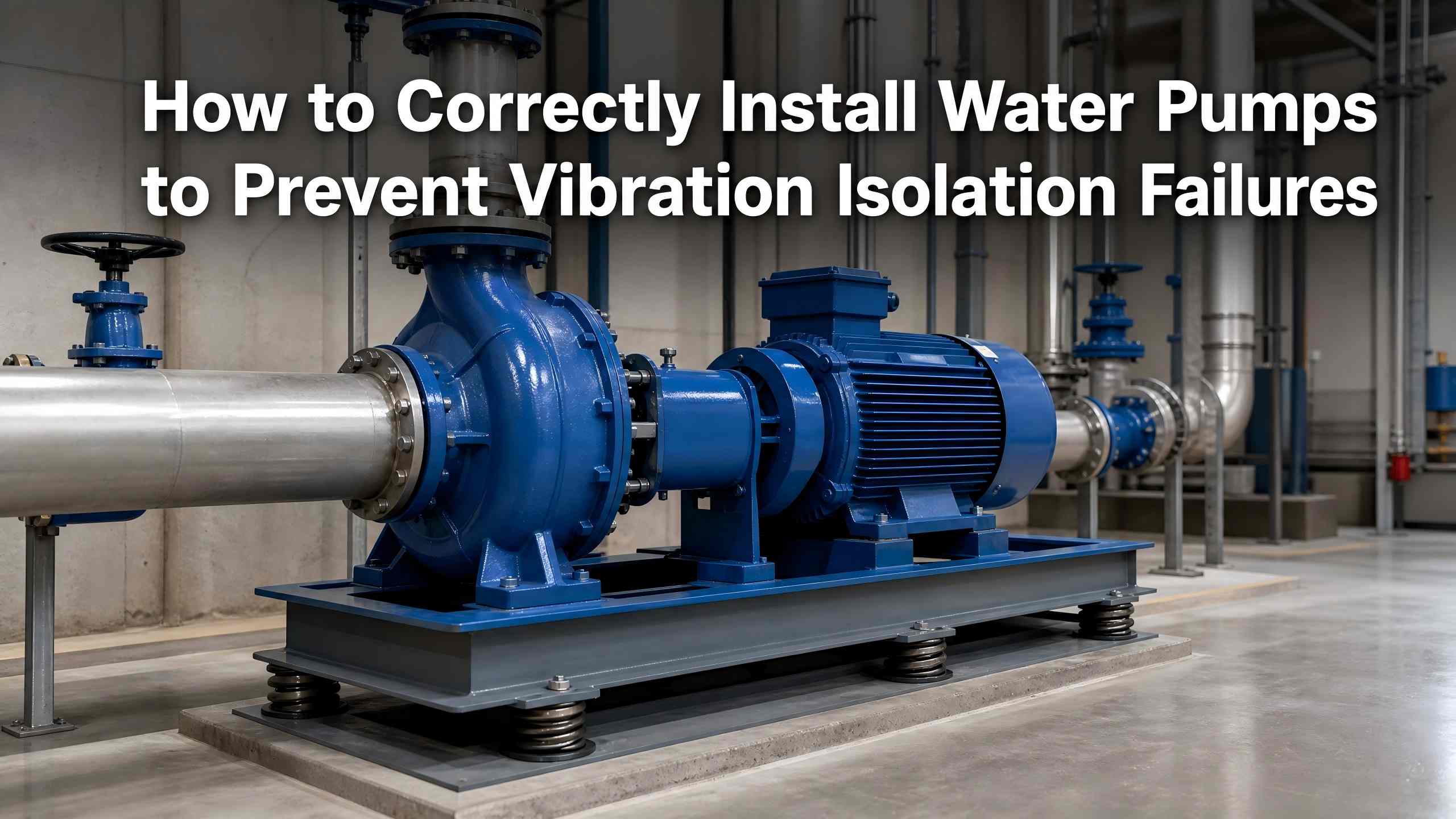

पानी का पम्पकंपन, शोर, पाइपलाइन हिलना और भवन अनुनाद मुख्य रूप से घटिया स्थापना और कंपन अलगाव विफलता के कारण होते हैं। कंपन अलगाव एक वैकल्पिक शोर कटौती चरण के बजाय एक मुख्य स्थापना प्रक्रिया है। मानक स्थापना पंपों, पाइपलाइनों और भवन संरचनाओं के बीच कंपन संचरण को प्रभावी ढंग से अवरुद्ध करती है, पाइपलाइन टूटने और संरचनात्मक अनुनाद से बचती है, पंप सेवा जीवन का विस्तार करती है और स्थिर जल आपूर्ति प्रणाली संचालन सुनिश्चित करती है।
यह आलेख मानकीकृत जल पंप कंपन अलगाव स्थापना प्रथाओं का सारांश देता है, जिसमें नींव निर्माण, कंपन अलगाव घटक लेआउट, पाइपलाइन उपचार और स्वीकृति शामिल है, जो अधिकांश केन्द्रापसारक पंपों और परिसंचारी पंपों पर लागू होती है।
परिचालन का यांत्रिक कंपनपानी के पंपअपरिहार्य है। अधिकांश अलगाव विफलताएँ पाँच विशिष्ट स्थापना त्रुटियों से उत्पन्न होती हैं:
- कठोर कनेक्शन: पूरी तरह से तय पंप बेस, नींव और पाइपलाइन कंपन बफरिंग स्थान को खत्म करते हैं और समग्र प्रतिध्वनि का कारण बनते हैं।
- अमानकीकृत आइसोलेटर स्थापना: असममित लेआउट और असमान संपीड़न विरूपण के कारण स्थानीय कठोर संपर्क और खराब अलगाव प्रदर्शन होता है।
- पाइपलाइन तनाव तनाव: कठोर पाइपलाइन कनेक्शन पंप इकाई को खींचते हैं और द्वितीयक अनुनाद को ट्रिगर करने के लिए ऑपरेटिंग कंपन को बढ़ाते हैं।
- ख़राब नींव निर्माण: कम वज़न, असमान या अस्थिर नींव के कारण केंद्र खिसक जाता है और लगातार हिलता रहता है।
- असामान्य आइसोलेटर का उपयोग: मिश्रित पैड विनिर्देश, अत्यधिक परतें या संक्षारक संपर्क समय से पहले घटक विफलता का कारण बनते हैं।
योग्य कंपन अलगाव लचीले अलगाव पर निर्भर करता है, जो पंप इकाई को समान घटक तनाव के साथ लोचदार रूप से निलंबित स्थिति में संचालित करने में सक्षम बनाता है।
एक योग्य आधार प्रभावी कंपन अलगाव का आधार है।
आकार और वजन:पंप इकाई के वजन के 1-2 गुना के साथ कंक्रीट जड़ता नींव या स्टील बेस को अपनाएं। आधार प्रत्येक तरफ न्यूनतम 100 मिमी मार्जिन के साथ पंप फ़ुट को पूरी तरह से कवर करता है। फर्श पर लगे पंपों को संरचनात्मक कंपन प्रतिक्रिया को कम करने के लिए मोटी, भारी नींव की आवश्यकता होती है।
समतलता और मजबूती:फाउंडेशन कंक्रीट की ताकत C25 या इससे अधिक तक पहुंच जाएगी। सेकेंडरी ग्राउटिंग कंक्रीट बेस कंक्रीट से अधिक मजबूत होना चाहिए। आइसोलेटर्स को पानी में डूबने से बचाने के लिए आरक्षित जल निकासी ढलानों के साथ एक सपाट, दरार रहित सतह सुनिश्चित करें।
एंकर बोल्ट नियम:ढीलेपन और झुकाव से बचने के लिए स्प्रिंग वॉशर के साथ बोल्ट को लंबवत रूप से एम्बेड करें। उच्च-आवृत्ति कंपन को रोकने के लिए निर्धारण के दौरान पंप इकाई को कभी भी जबरन विकृत न करें।
मानक आइसोलेटर लेआउट सीधे कंपन अलगाव दक्षता निर्धारित करता है।
सामान्य लेआउट:सभी आइसोलेटर्स को पंप केंद्रीय अक्ष के साथ सममित रूप से व्यवस्थित करें। चार-बिंदु लेआउट दक्षिणावर्त या वामावर्त समान प्लेसमेंट को अपनाते हैं। छह-बिंदु समर्थन के लिए, लगातार संपीड़न विरूपण सुनिश्चित करने के लिए आधार कोनों पर चार पैड और लंबी तरफ दो पैड स्थापित करें। आइसोलेटर किनारों को जड़त्व ब्लॉक सीमा से अधिक नहीं होना चाहिए।
क्षैतिज पंप स्थापना:रबर पैड या डैम्पिंग स्प्रिंग आइसोलेटर्स का उपयोग करें। किसी बंधन या कठोर निर्धारण की आवश्यकता नहीं है; स्व-वजन संघनन विश्वसनीय लचीली बफरिंग प्रदान करता है।
लंबवत पंप स्थापना:स्प्रिंग वॉशर बोल्ट द्वारा तय किए गए स्टील बेस के साथ एंकर रबर आइसोलेटर्स को सुसज्जित करें, फिर ऊर्ध्वाधर झटकों को खत्म करने के लिए फर्श पर लंगर डालें।
मल्टी-लेयर पैड असेंबली:अपर्याप्त एकल-परत अलगाव के लिए अधिकतम पाँच परतें। क्रमबद्ध परतों और चिपकने वाली बॉन्डिंग के साथ ≥4 मिमी गैल्वेनाइज्ड स्टील प्लेट्स (प्रति पक्ष 10 मिमी बड़े आकार) द्वारा अलग किए गए समान पैड का उपयोग करें।
निरीक्षण एवं सुरक्षा:स्थापना से पहले घटक की उपस्थिति और संपीड़न सीमा की जाँच करें। रबर की उम्र बढ़ने से रोकने के लिए आइसोलेटर्स को एसिड, क्षार और कार्बनिक सॉल्वैंट्स से दूर रखें।
कठोर पाइपलाइन कनेक्शन अवशिष्ट कंपन का एक प्रमुख कारण हैं।
कठोर कंपन संचरण को काटने के लिए पंप इनलेट और आउटलेट पर रबर के लचीले जोड़ स्थापित करें।
पाइपलाइन सपोर्ट और हैंगर में कंपन अलगाव गैस्केट जोड़ें, और संरचनात्मक चालन को अवरुद्ध करने के लिए रॉक ऊन के साथ दीवार-मर्मज्ञ अंतराल को सील करें।
तनाव से विकृत होने वाले आइसोलेटर्स से बचने के लिए जबरदस्ती बट जोड़ के बिना पाइपलाइनों को स्वाभाविक रूप से संरेखित करें।
आधिकारिक संचालन से पहले अलगाव प्रदर्शन सत्यापित करें:
- दृश्य जांच: कोई आइसोलेटर ऑफसेट, विरूपण या क्षरण नहीं; इकाई स्तर योग्यता योग्य।
- मैनुअल जांच: कोई स्पष्ट इकाई हिलती या ढीला बोल्ट नहीं।
- नो-लोड परीक्षण: असामान्य कंपन या शोर के बिना 3-5 मिनट का स्थिर संचालन।
- लोड परीक्षण: काम के दबाव में कोई पाइपलाइन हिलना या प्रतिध्वनि नहीं होना।
- असममित आइसोलेटर प्लेसमेंट असमान तनाव और अनुनाद का कारण बनता है
- कम वजन वाली नींव अस्थिर संचालन की ओर ले जाती है
- पाइपलाइन के लचीले जोड़ गायब होने से द्वितीयक कंपन हो रहा है
- असुरक्षित एंकर बोल्ट ट्रिगरिंग यूनिट ऑफसेट
- बफ़रिंग को अमान्य करने वाले क्षैतिज पंप आइसोलेटर्स का कठोर निर्धारण
- गैर-मानक मल्टी-लेयर पैड असेंबली अलगाव प्रभाव को कम करती है
- संक्षारक संपर्क के कारण रबर जल्दी पुराना हो जाता है
प्रभावी पंप कंपन अलगाव मानकीकृत लचीली स्थापना पर निर्भर करता है। सममित आइसोलेटर लेआउट, स्थिर नींव निर्माण और तनाव मुक्त पाइपलाइन कनेक्शन नियमों का पालन करें। मानक संचालन कंपन और अनुनाद समस्याओं को समाप्त करता है, दीर्घकालिक पंप स्थिरता सुनिश्चित करता है और दैनिक रखरखाव लागत को कम करता है।
-
