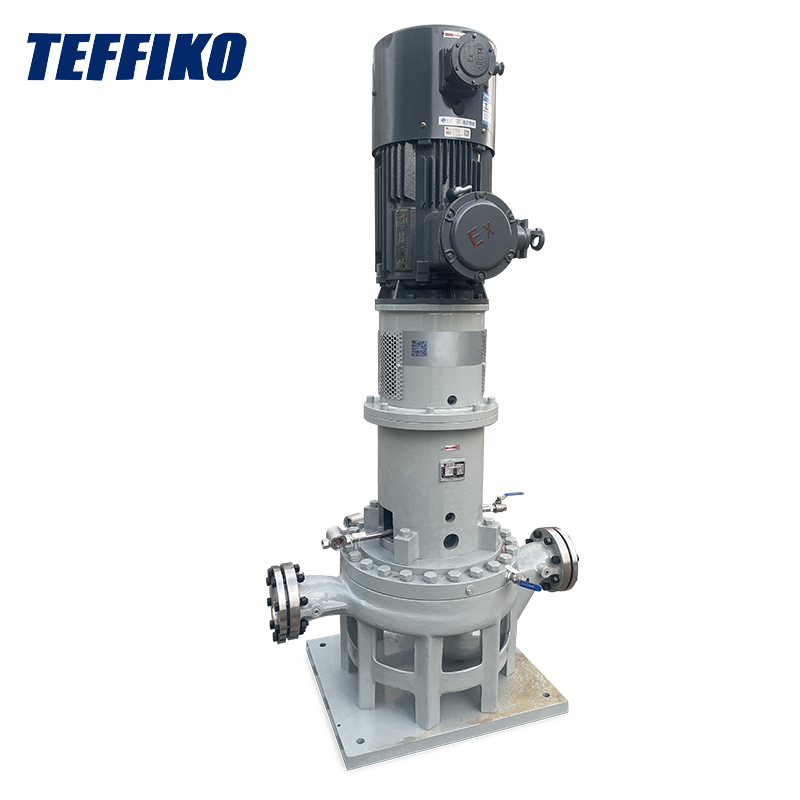

The OH3 केन्द्रापसारक पम्पइसने मुझ पर गहरी छाप छोड़ी है - आप इसे हर जगह देख सकते हैं, तेल रिफाइनरियों के पाइप रैक और भीड़ भरे अपतटीय प्लेटफ़ॉर्म डेक से लेकर बिजली संयंत्रों की उच्च दबाव पाइपलाइन प्रणालियों तक। जो बात इसे अन्य पंप मॉडलों से अलग करती है, वह इसकी विश्वसनीय और टिकाऊ विशेषताएं हैं: एक ऊर्ध्वाधर डिजाइन जो जगह बचाता है, आसान असेंबली और डिस्सेप्लर के लिए एक मॉड्यूलर संरचना, और उच्च तापमान, उच्च दबाव और संक्षारक मीडिया का सामना करने की क्षमता। यह ऐसा है जैसे इसे विशेष रूप से औद्योगिक सेटिंग में सबसे आम पेचीदा समस्याओं को हल करने के लिए डिज़ाइन किया गया था। नीचे, मैं इसके मुख्य घटकों, वास्तविक कार्य सिद्धांत और ये डिज़ाइन वास्तविक फ़ैक्टरी परिचालन स्थितियों के अनुकूल कैसे होते हैं, इसका विवरण दूंगा।
OH3 का प्रदर्शन कोई खोखली बात नहीं है - प्रत्येक घटक को औद्योगिक समस्या बिंदुओं को लक्षित करने के लिए सटीक रूप से इंजीनियर किया गया है। आइए उन्हें एक-एक करके तोड़ें:
OH1 जैसे क्षैतिज पंपों के विपरीत, जो पंप बॉडी के साथ असर आवास को एकीकृत करता है, OH3 पंप आवरण के ऊपर लंबवत रूप से स्थापित एक स्वतंत्र मॉड्यूलर असर ब्रैकेट को अपनाता है। यह डिज़ाइन औद्योगिक परिदृश्यों के लिए एक क्रांतिकारी सफलता है:
कम्प्यूटेशनल फ्लूइड डायनेमिक्स (सीएफडी) के माध्यम से अनुकूलित, इम्पेलर और वॉल्यूट का संयोजन एक आदर्श मेल है। ≥ DN80 व्यास वाले सभी मॉडल डबल वॉल्यूट के साथ मानक आते हैं - यह छोटा संशोधन दक्षता और स्थिरता को दोगुना कर देता है:
उच्च दबाव, विषाक्त, या उच्च तापमान वाले मीडिया का परिवहन करते समय रिसाव एक घातक खतरा है - लेकिन OH3 की सीलिंग प्रणाली इस चिंता को पूरी तरह से समाप्त कर देती है:
"पाइपलाइन डायरेक्ट कनेक्शन" डिज़ाइन तंग जगहों और ऊर्जा-बचत आवश्यकताओं के लिए एक जीवनरक्षक है। इनलेट और आउटलेट फ्लैंज को पाइपलाइन सेंटरलाइन के साथ सटीक रूप से संरेखित किया गया है, जिससे अतिरिक्त माउंटिंग बेस की आवश्यकता समाप्त हो गई है, और लाभ उपयोग के पहले दिन से ही स्पष्ट हैं:
इसके मूल में, OH3 केन्द्रापसारक बल के आधार पर संचालित होता है, लेकिन द्रव परिवहन के प्रत्येक लिंक को उच्च दबाव और उच्च स्थिरता की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया गया है। मैं इसे सरल भाषा में चरण दर चरण तोड़ूंगा:
द्रव सीधे जुड़े इनलेट फ्लैंज के माध्यम से पंप में प्रवेश करता है। निकला हुआ किनारा और पाइपलाइन के बीच सटीक संरेखण सुचारू द्रव प्रवाह (कोई गन्दा अशांति नहीं) सुनिश्चित करता है, और इनलेट प्रवाह चैनल की पॉलिश आंतरिक दीवार घर्षण प्रतिरोध को कम करती है। यह सुनिश्चित करता है कि द्रव प्ररित करनेवाला में समान रूप से प्रवाहित हो - मैंने देखा है कि इसमें शायद ही कभी गुहिकायन का अनुभव होता है, जो सस्ते पंपों के साथ एक आम समस्या है।
मोटर एक लचीली कपलिंग के माध्यम से पंप शाफ्ट को घुमाने के लिए प्रेरित करती है, जिससे प्ररित करनेवाला 1450-2900 आरपीएम की उच्च गति पर चलता है। केन्द्रापसारक बल द्रव को प्ररित करनेवाला के केंद्र से उसके किनारों तक धकेलता है, और जैसे ही द्रव पीछे की ओर मुड़े हुए ब्लेड से गुजरता है, गति और दबाव दोनों एक साथ बढ़ते हैं। यह चरण मोटर की यांत्रिक ऊर्जा को द्रव ऊर्जा में परिवर्तित करने की मुख्य कड़ी है, और यह पंप के संचालन की कुंजी है।
फिर उच्च गति वाला तरल पदार्थ डबल वॉल्यूट में प्रवेश करता है। विलेय के सर्पिल प्रवाह चैनल का क्रॉस-सेक्शनल क्षेत्र धीरे-धीरे फैलता है, जिससे द्रव धीमा हो जाता है और इसकी अधिकांश गतिज ऊर्जा स्थिर दबाव (एक प्रक्रिया जिसे "प्रसार" कहा जाता है) में परिवर्तित हो जाती है। सममित डिज़ाइन समान दबाव वितरण सुनिश्चित करता है, रेडियल बलों को संतुलित करता है और पंप शाफ्ट को सुचारू रूप से घुमाता रहता है - यहां तक कि पूर्ण लोड के तहत भी, कोई डगमगाहट नहीं होती है।
आउटलेट फ्लैंज के माध्यम से डिस्चार्ज होने से पहले, द्रव यांत्रिक सील प्रणाली से गुजरता है। स्प्रिंग की कार्रवाई के तहत, स्थिर और घूमने वाली सील के छल्ले एक साथ कसकर फिट होते हैं, जिससे एक तंग अवरोध बनता है। उच्च दबाव वाले मीडिया का परिवहन करते समय भी, मुझे कभी भी रिसाव की समस्या का सामना नहीं करना पड़ा। अंत में, दबावयुक्त द्रव बाद की प्रक्रियाओं की जरूरतों को पूरा करने के लिए डाउनस्ट्रीम पाइपलाइन में प्रवेश करता है।
पंप संचालन के दौरान, मॉड्यूलर बेयरिंग ब्रैकेट में डबल-पंक्ति रोलर बीयरिंग लगातार घूमने वाले पंप शाफ्ट का समर्थन करते हैं, द्रव प्रवाह से उत्पन्न रेडियल बलों और प्ररित करनेवाला जोर से उत्पन्न अक्षीय बलों को अवशोषित करते हैं। अंतर्निर्मित स्प्लैश स्नेहन प्रणाली बीयरिंगों को ठंडा रखती है - मैंने इसे बिना ज़्यादा गरम किए 425°C पर काम करते देखा है। इसके अतिरिक्त, इसे न्यूनतम रखरखाव की आवश्यकता होती है; आपको केवल नियमित निरीक्षण के दौरान स्नेहक स्तर की जांच करने की आवश्यकता है।
OH3 के फायदों को सहजता से प्रदर्शित करने के लिए, हम इसकी तुलना API 610 मानक के तहत दो अन्य सामान्य OH श्रृंखला पंपों (OH1 और OH2) से करते हैं:
| तुलना आयाम | OH3 केन्द्रापसारक पम्प | OH1 केन्द्रापसारक पम्प | OH2 केन्द्रापसारक पम्प |
|---|---|---|---|
| इंस्टॉलेशन तरीका | लंबवत पाइपलाइन सीधा कनेक्शन | आधार के साथ क्षैतिज | आधार के साथ क्षैतिज |
| चरणों की संख्या | एकल चरण | एकल चरण | दो चरण |
| असर डिजाइन | मॉड्यूलर ऊर्ध्वाधर असर ब्रैकेट | पंप बॉडी के साथ एकीकृत | पंप बॉडी के साथ एकीकृत |
| रेडियल बल नियंत्रण | डबल वॉल्यूट (रेडियल बलों का 90% ऑफसेट) | एकल विलेय (असंतुलित रेडियल बल) | एकल विलेय (असंतुलित रेडियल बल) |
| लागू परिदृश्य | उच्च दबाव, स्थान-बाधित वातावरण | मध्यम-निम्न सिर, खुली जगहें | ऊंचा सिर, खुली जगह |
व्यक्तिगत अनुभव से, मैं विश्वास के साथ कह सकता हूं कि ओएच3 न केवल एपीआई 610 मानक का अनुपालन करने वाला एक परिपक्व उत्पाद है, बल्कि औद्योगिक विश्वसनीयता और इंजीनियरिंग विवरणों के बारे में टेफिको की गहन समझ का भी प्रतिबिंब है। इसमें कोई फैंसी या बेकार विशेषताएं नहीं हैं - प्रत्येक घटक एक व्यावहारिक उद्देश्य को पूरा करता है, जो अंतरिक्ष की बचत, आसान रखरखाव, चरम स्थितियों के प्रतिरोध और रिसाव की रोकथाम जैसी समस्याओं को प्रभावी ढंग से हल करता है।
बेशक, यह बाज़ार में सबसे सस्ता विकल्प नहीं है, और मैंने पाया है कि मॉड्यूलर बियरिंग ब्रैकेट वास्तव में थोड़ा भारी है। हालाँकि, इसकी विश्वसनीयता प्रारंभिक निवेश लागत की भरपाई करने के लिए पर्याप्त से अधिक है। टेफिको सिर्फ उपकरण नहीं बेचता - वे पेशेवर चयन सलाह और पूर्ण-जीवनचक्र समर्थन प्रदान करते हैं। मैंने कई बार उनकी टीम से प्रश्नों के बारे में परामर्श किया है और हमेशा त्वरित प्रतिक्रियाएँ प्राप्त की हैं। यह सहकारी मॉडल कारखानों को निरंतर और सुचारू रूप से संचालित करने में सक्षम बनाता है।
अधिक समाधान और वास्तविक मामलों के लिए, आधिकारिक वेबसाइट पर जाएँ:www.teffiko.com.
-
