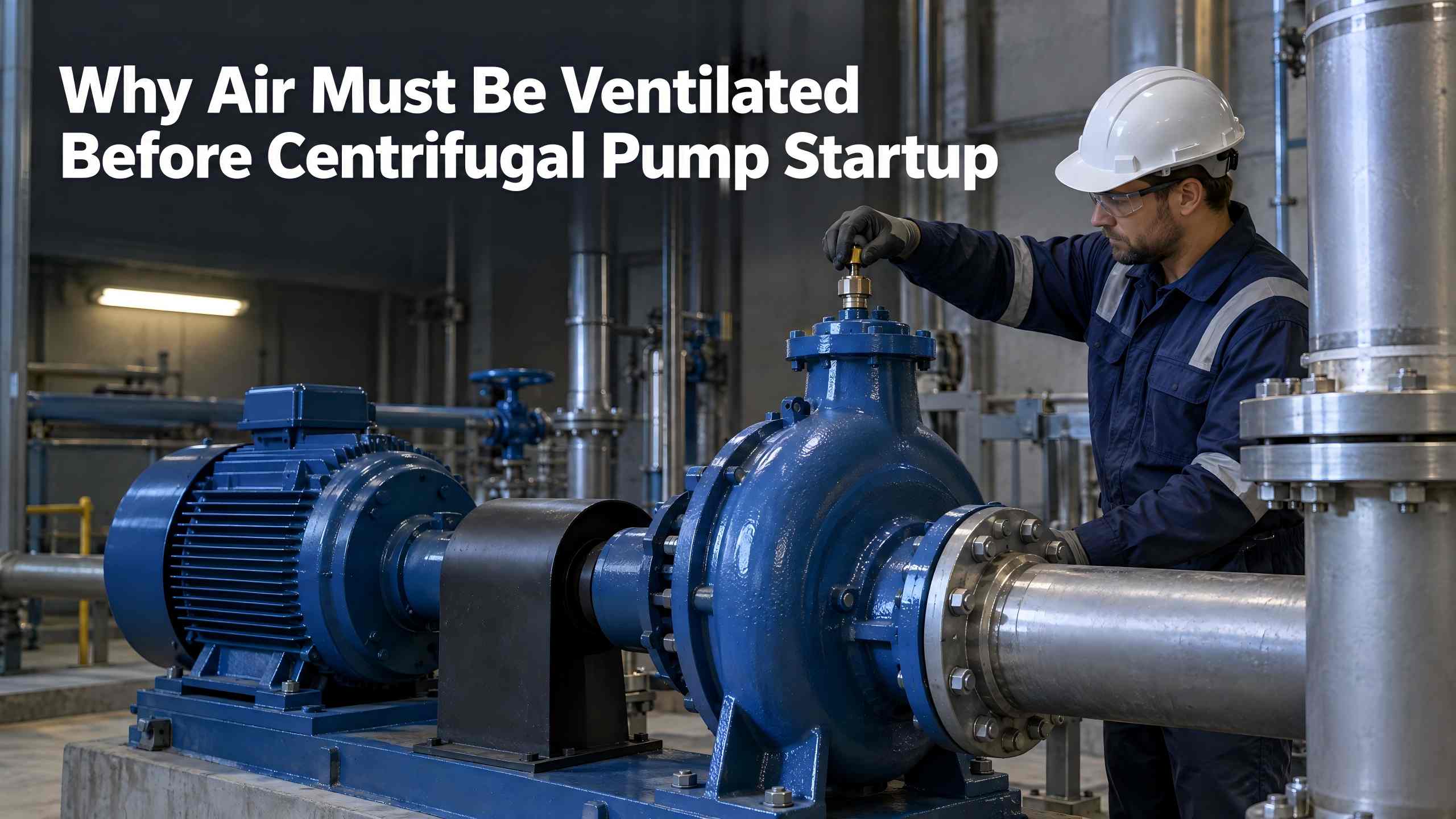

केन्द्रापसारक पंप स्टार्टअप से पहले हवा को वेंटिलेट करना अनिवार्य रूप से पंप आवरण और सक्शन पाइप के अंदर फंसी हवा को हटा देता है ताकि प्ररित करनेवाला केंद्र में एक प्रभावी वैक्यूम बनाया जा सके और वायु बंधन के कारण पंप क्षति को रोका जा सके। ऑन-साइट कमीशनिंग और संचालन एवं रखरखाव के परिप्रेक्ष्य से, यह पेपर एयर बाइंडिंग, मानक प्राइमिंग और एयर-वेंटिंग प्रक्रियाओं और समस्या निवारण बिंदुओं के कारणों की व्याख्या करता है।
पंप घरों में, अधिकांश सेवा रिपोर्टों में "जॉगिंग के बाद पानी का निर्वहन नहीं होने, मोटर शून्य प्रवाह के साथ घूमना" का वर्णन पंप की विफलता से नहीं, बल्कि स्टार्टअप से पहले पंप आवरण और सक्शन पाइप से हवा के अधूरे निष्कासन के कारण होता है। आसानी से अनदेखा किया जाने वाला यह ऑपरेशन सीधे एयर बाइंडिंग को ट्रिगर करता है। पाठ्यपुस्तक की परिभाषाओं से शुरू करने के बजाय, यह आलेख विस्तार से बताता है कि वायु वेंटिलेशन की आवश्यकता क्यों है, इसे कैसे करना है, और यदि वेंटिलेशन के बाद भी समस्याएं बनी रहती हैं तो क्या करना है, यह सब कमीशनिंग और संचालन और रखरखाव के परिप्रेक्ष्य से।
A केंद्रत्यागी पम्पप्ररित करनेवाला घूर्णन के माध्यम से तरल को बाहर निकालता है, जिससे प्ररित करनेवाला केंद्र पर कम दबाव का क्षेत्र बनता है। वायुमंडलीय दबाव या पाइपलाइन नेटवर्क दबाव तब तरल को पंप में धकेलता है। यह सक्शन-डिस्चार्ज तर्क केवल एक पूर्व शर्त के तहत काम करता है: पंप कक्ष पूरी तरह से असम्पीडित तरल से भरा होना चाहिए।
जब हवा पंप आवरण में मिल जाती है, तो समस्याएँ उत्पन्न होती हैं। वायु का घनत्व पानी के घनत्व का लगभग 1/800 है। जब प्ररित करनेवाला द्वारा घुमाया जाता है, तो यह नगण्य केन्द्रापसारक बल उत्पन्न करता है, जो तरल को ऊपर खींचने के लिए प्ररित करनेवाला केंद्र में पर्याप्त वैक्यूम नहीं बना सकता है। इससे भी बुरी बात यह है कि हवा संपीड़ित होती है: यह स्पंज की तरह चैम्बर की जगह घेरती है फिर भी तरल को सील करने का कार्य नहीं कर पाती है। कार्यात्मक वैक्यूम के बिना, तरल को अंदर नहीं खींचा जा सकता है। यह वायु बंधन है - पंप चलता है फिर भी तरल खींचने में विफल रहता है। इस कारण से, लगभग सभी केन्द्रापसारक पंप मैनुअल में एक अनुस्मारक होता है: तरल पदार्थ के बिना ड्राई रनिंग सख्त वर्जित है।
कई ऑपरेटर मानते हैं कि एयर बाइंडिंग से केवल जल वितरण का अस्थायी नुकसान होता है और इसे पुनः आरंभ और प्राइमिंग द्वारा ठीक किया जा सकता है। हालाँकि, वास्तविक दुनिया की परिचालन स्थितियों में, एयर बाइंडिंग प्रतिक्रियाओं की एक श्रृंखला शुरू करती है:
1. शून्य प्रवाह, कोई आउटलेट दबाव नहीं और मोटर नो-लोड ऑपरेशन, सीधे उत्पादन के लिए प्रक्रिया द्रव प्रवाह को काट देता है।
2. शॉक प्रभाव: पंप के अंदर हवा की जेबें प्ररित करनेवाला द्वारा बार-बार उत्तेजित, संपीड़ित और छोड़ी जाती हैं, जिसके परिणामस्वरूप ध्यान देने योग्य कंपन और असामान्य शोर होता है।
3. सील बर्नआउट: यांत्रिक सील शीतलन और स्नेहन के लिए संप्रेषित माध्यम पर निर्भर करती है। तरल पदार्थ के बिना शुष्क घर्षण से ओवरहीटिंग हो जाती है और मिनटों के भीतर कार्बोनाइज्ड सील विफल हो जाती है।
4. प्रगतिशील टूट-फूट: लंबे समय तक एयर बाइंडिंग से इम्पेलर्स और बेयरिंग पर घिसाव तेज होता है, समग्र पंप सेवा जीवन छोटा हो जाता है और विद्युत ऊर्जा बर्बाद होती है। संक्षेप में, एयर बाइंडिंग के कारण कुछ मिनटों की ड्राई रनिंग से महंगी मरम्मत हो सकती है, और उपकरण को कभी भी ऐसे जोखिमों के संपर्क में नहीं आना चाहिए।
उचित रूप से डिज़ाइन किए गए केन्द्रापसारक पंप के लिए, प्राइमिंग और एयर वेंटिंग पूरक संचालन हैं। प्राइमिंग पंप कक्ष और सक्शन पाइप को तरल से भर देती है; एयर वेंटिंग तरल भरने के दौरान कक्ष के अंदर ऊंचे बिंदुओं पर फंसी हवा को बाहर निकाल देती है। कोई भी कदम छोड़ा नहीं जा सकता. बिना वेंटिंग के प्राइमिंग करने से उच्च बिंदुओं पर प्रवाह मार्गों को अवरुद्ध करने वाली हवा की जेबें निकल जाती हैं।
टेफिको की फैक्ट्री और ऑन-साइट कमीशनिंग अनुभव के आधार पर, तीन प्रमुख बिंदुओं पर जोर दिया जाना चाहिए। सबसे पहले, पुष्टि करें कि सक्शन लाइन वाल्व पूरी तरह से खुले हैं और आउटलेट वाल्व गलत पूर्ण प्राइमिंग से बचने के लिए तरल भरने से पहले बंद कर दिए गए हैं। दूसरा, वेंट पोर्ट के लिए स्वीकृति मानदंड केवल पानी के बहिर्वाह के बजाय बुलबुला मुक्त तरल का स्थिर निर्वहन है। तीसरा, लंबी सक्शन पाइपलाइनों के ऊंचे खंडों पर अलग-अलग वेंट पॉइंट स्थापित किए जाएंगे, क्योंकि हवा हमेशा ऊंचे स्थानों पर स्थानांतरित होती है।
फ़ुट चेक वाल्व आमतौर पर सक्शन पाइप इनलेट्स पर स्थापित किए जाते हैं ताकि प्राइमेड तरल को गुरुत्वाकर्षण के तहत निचले टैंक में वापस बहने से रोका जा सके। हालाँकि, ध्यान दें कि फुट वाल्व स्थानीय प्रतिरोध का परिचय देते हैं और लंबे समय तक माध्यम में डूबे रहने पर जाम होने और हवा के रिसाव का खतरा होता है। ये प्राइमिंग के बाद भी बार-बार एयर बाइंडिंग के छिपे हुए कारण हैं।
बाढ़ वाले सक्शन प्रतिष्ठानों के लिए जहां पंप भंडारण टैंक के तरल स्तर से नीचे बैठता है, तरल तरल स्तर के अंतर से पंप को भरता है, इसलिए स्टार्टअप से पहले मैन्युअल प्राइमिंग काफी हद तक अनावश्यक है। यह सबसे परेशानी मुक्त व्यवस्था है.
सेल्फ-प्राइमिंग पंप संचालन को सरल बनाने के लिए सेल्फ-प्राइमिंग डिवाइस (जैसे आउटलेट साइड पर वॉटर-रिंग पंप या स्वचालित जल डायवर्जन के लिए विशेष रूप से व्यवस्थित पाइपलाइन) को अपनाते हैं। फिर भी, सेल्फ-प्राइमिंग शून्य-वेंटिंग के बराबर नहीं है। यदि कक्ष के अंदर बड़ी मात्रा में गैस जमा हो जाती है तो वायु बंधन का जोखिम बना रहता है; आवश्यकता पड़ने पर वेंट वाल्वों का मैन्युअल रूप से निरीक्षण किया जाना चाहिए।
पंप प्राइमिंग और एयर वेंटिंग के लिए इस क्रम का पालन करें:
1. पंप आउटलेट वाल्व बंद करें और सक्शन लाइन वाल्व पूरी तरह से खोलें।
2. नए बुलबुले आने से बचने के लिए प्राइमिंग पोर्ट के माध्यम से धीरे-धीरे पंप आवरण को प्रक्रिया माध्यम से भरें।
3. पंप आवरण के शीर्ष पर एयर-वेंट प्लग या वेंट वाल्व खोलें।
4. जब तक वेंट पोर्ट से बुलबुला मुक्त तरल लगातार प्रवाहित न हो जाए, तब तक वेंट करते रहें।
5. एयर-वेंट प्लग को कस लें या वेंट वाल्व बंद कर दें।
6. पंप सेट चालू करें, धीरे-धीरे आउटलेट वाल्व खोलें, और दबाव और कंपन की निगरानी करें।
नोट: लंबी सक्शन पाइपलाइनों के लिए, हवा पाइप के ऊंचे बिंदुओं पर जमा होती है। पंप बॉडी को बाहर निकालने के अलावा इन उभरे हुए हिस्सों को अलग से बाहर निकालें; केवल पंप आवरण को बाहर न निकालें।
यदि वेंटिंग चरणों का पालन करने के बाद भी एयर बाइंडिंग होती है, तो मूल कारण आमतौर पर अनुचित वेंटिंग के बजाय सिस्टम रिसाव या स्थापना में निहित होते हैं। नीचे दिए अनुसार आइटम-दर-आइटम जांच करें:
| घटना | संभावित कारण | उपचार |
|---|---|---|
| वेंट पोर्ट पर बिना किसी तरल पदार्थ के निरंतर गैस निर्वहन | सक्शन पाइप, फ्लैंज या सील में रिसाव | अनुभाग दर अनुभाग लीक का पता लगाएं; सील लगाना या बदलना |
| प्राइमिंग के बाद पंप चैम्बर जल्दी खत्म हो जाता है | विफल फ़ुट वाल्व या पाइपलाइन साइफन बैकफ़्लो | पैर वाल्व का निरीक्षण करें; वैक्यूम होल्डिंग टैंक स्थापित करें |
| एयर पॉकेट केवल ऊंचे बिंदुओं पर होते हैं जबकि निचले हिस्से सामान्य रूप से कार्य करते हैं | लंबी पाइपलाइनों के लिए उच्च-बिंदु वेंट का अभाव | ऊंचे पाइप अनुभागों पर वेंट वाल्व स्थापित करें |
| सेल्फ-प्राइमिंग पंपों पर एयर बाइंडिंग | चैम्बर के अंदर अत्यधिक एकत्रित गैस या अपर्याप्त प्राइमिंग पानी | स्टार्टअप से पहले मैन्युअल प्राइमिंग और वेंटिंग करें |
अधिकांश गलत निदानों को दूर करने के लिए इस चेकलिस्ट को स्टार्टअप निरीक्षण शीट पर पोस्ट करें।
अधिकांश परिचालन स्थितियों के लिए प्राइमिंग और वेंटिंग की सिफारिश की जाती है। शटडाउन के बाद, सील और पाइपलाइन अंतराल के माध्यम से हवा धीरे-धीरे पंप केसिंग में रिसती है, जिससे पुनरारंभ होने पर एयर-बाइंडिंग खतरे पैदा होते हैं। मैन्युअल प्राइमिंग को बड़े पैमाने पर केवल अच्छी तरह से सीलबंद पाइपलाइनों के साथ टैंक तरल स्तर के नीचे स्थापित पंपों के लिए छोड़ा जा सकता है। फिर भी, स्टार्टअप से पहले पुष्टि करें कि हवा फंसी हुई नहीं है।
नहीं, उन्हें भ्रमित नहीं होना चाहिए. पंप के अंदर बड़े पैमाने पर गैस जमा होने से एयर बाइंडिंग उत्पन्न होती है जो वैक्यूम को बनने से रोकती है, जिसके परिणामस्वरूप तरल सक्शन का पूरा नुकसान होता है। इसे प्राइमिंग और वेंटिंग द्वारा हल किया जाता है। गुहिकायन तब होता है जब कम दबाव वाले क्षेत्रों में तरल वाष्पीकृत होकर बुलबुले बन जाता है; बुलबुला विस्फोट प्ररित करनेवाला धातु को नष्ट कर देता है, जिससे गड्ढे में जंग, कंपन और असामान्य शोर होता है। इसे सक्शन स्थितियों में सुधार करके (उदाहरण के लिए उपलब्ध शुद्ध सकारात्मक सक्शन हेड एनपीएसएचए को बढ़ाकर) संबोधित किया जाता है। दोनों मूल कारणों, लक्षणों और सुधारात्मक उपायों में भिन्न हैं।
संक्षेप में, असम्पीडित तरल प्ररित करनेवाला रोटेशन के दौरान वैक्यूम उत्पादन को सक्षम बनाता है; पंपों के अंदर संपीड़ित फंसी हुई गैस वायु बंधन और चूषण क्षमता के नुकसान को ट्रिगर करती है। सेंट्रीफ्यूगल पंप शुरू करने से पहले प्राइमिंग और एयर वेंटिंग से प्रभावी वैक्यूम स्थापित करने और पंप सेट को ड्राई रनिंग के कारण होने वाले नुकसान से बचाने के लिए पंप चैंबरों से गैस हटा दी जाती है। दीर्घकालिक स्थिर संचालन के लिए आधारभूत प्रक्रियाओं के रूप में स्टार्टअप निरीक्षण चेकलिस्ट में प्राइमिंग और एयर वेंटिंग को शामिल करें।
