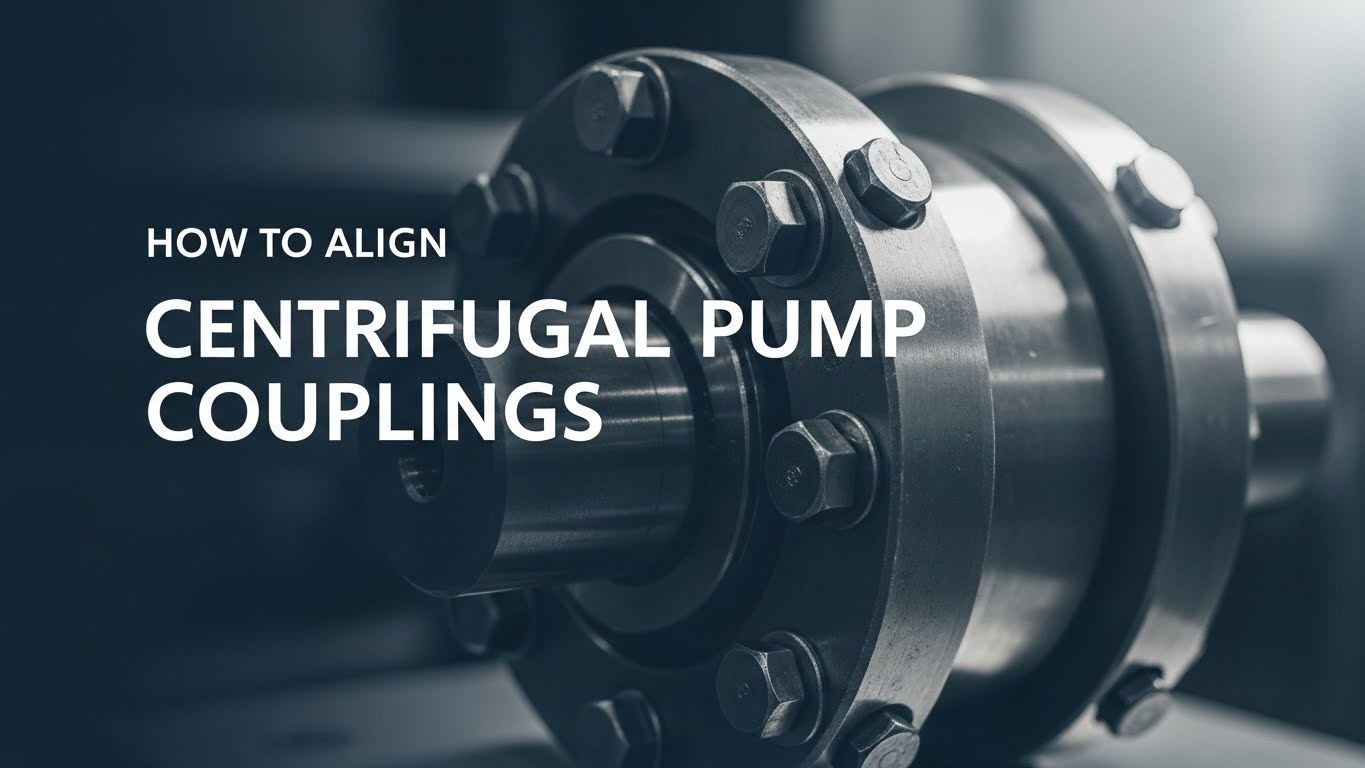

के संचालन मेंकेन्द्रापसारक पम्पयुग्मन मोटर और पंप शाफ्ट को जोड़ने वाला एक मुख्य घटक है। युग्मन का गलत संरेखण सीधे उपकरण दक्षता, सेवा जीवन और सुरक्षा को प्रभावित करता है। उद्योग के आंकड़ों के अनुसार, केन्द्रापसारक पंपों के 60% से अधिक अनियोजित शटडाउन का कारण कपलिंग स्थापना या संचालन के दौरान गलत संरेखण है।
✅ शटडाउन और सुरक्षा अलगाव
सबसे पहले, मोटर बिजली की आपूर्ति में कटौती करने, पंप गुहा में माध्यम को निकालने और एक सुरक्षित कार्य वातावरण सुनिश्चित करने के लिए LOTO (लॉकआउट-टैगआउट) प्रक्रिया को सख्ती से लागू किया जाना चाहिए। दबाव में या चालू अवस्था में काम न करें!
✅ सफाई एवं निरीक्षण
कपलिंग कवर, शाफ्ट एंड, कीवे और कनेक्टिंग सतहों से तेल के दाग, जंग और पुराने गास्केट को अच्छी तरह से हटा दें। इस बीच, जांचें:
✅ उपकरण तैयार करना
निम्नलिखित पेशेवर उपकरण अनुशंसित हैं:
वर्तमान में, तीन मुख्यधारा युग्मन संरेखण विधियाँ हैं, जिनमें से प्रत्येक विभिन्न परिदृश्यों के लिए उपयुक्त हैं:
🔧 विधि 1: स्ट्रेटएज-फीलर गेज विधि (रफ एलाइनमेंट या छोटे पंपों के लिए)
समानता की दृष्टि से जांच करने के लिए सीधे किनारे को युग्मन के बाहरी घेरे में फिट करें; फिर अंतिम चेहरे की निकासी को मापने के लिए फीलर गेज का उपयोग करें। इसका लाभ यह है कि यह सरल और तेज़ है लेकिन इसकी सटीकता सीमित है (त्रुटि आमतौर पर> 0.1 मिमी है), और इसे केवल गैर-महत्वपूर्ण उपकरणों के प्रारंभिक समायोजन के लिए अनुशंसित किया जाता है।
📏 विधि 2: डबल डायल संकेतक विधि (क्लासिक यांत्रिक संरेखण)
युग्मन के दोनों सिरों पर क्रमशः रेडियल और अक्षीय संकेतक स्थापित करें, रीडिंग रिकॉर्ड करने के लिए 360° घुमाएं, और सूत्रों के माध्यम से विचलन मान की गणना करें। इस विधि में उच्च सटीकता है लेकिन इसे संचालित करना बोझिल है और डेटा की प्रामाणिकता का आकलन करने के लिए मजबूत अनुभव की आवश्यकता होती है।
💡 विधि 3: लेजर संरेखण उपकरण विधि (आधुनिक, कुशल और मानक)
क्रमशः दो शाफ्ट सिरों पर लेजर ट्रांसमीटर और रिसीवर स्थापित करें। उपकरण स्वचालित रूप से डेटा एकत्र करता है और वास्तविक समय में कोणीय मिसलिग्न्मेंट और ऑफसेट मिसलिग्न्मेंट प्रदर्शित करता है। यह थर्मल सिमुलेशन, डेटा स्टोरेज और रिपोर्ट जेनरेशन का समर्थन करता है, जिससे यह वर्तमान ईपीसी परियोजनाओं और बड़े रासायनिक संयंत्रों के लिए पसंदीदा समाधान बन जाता है।
केन्द्रापसारक पंप कपलिंग का संरेखण स्थापना प्रक्रिया में एक छोटे कदम की तरह लग सकता है, लेकिन यह सीधे उपकरण सेवा जीवन, ऊर्जा दक्षता प्रदर्शन और उत्पादन निरंतरता को प्रभावित करता है। पर्याप्त तैयारी और वैज्ञानिक माप से लेकर गतिशील सत्यापन तक, हर कदम पर कठोरता से व्यवहार किया जाना चाहिए। रासायनिक उद्योग जैसी उच्च मांग वाली कामकाजी परिस्थितियों में, केवल पेशेवर तरीकों, मानक प्रक्रियाओं और विश्वसनीय उपकरणों को अपनाकर ही उत्पादों का दीर्घकालिक स्थिर संचालन वास्तव में हासिल किया जा सकता है।
यदि आप उच्च-परिशुद्धता और उच्च-विश्वसनीयता संरेखण समाधान की तलाश में हैं, या अपनी पंप इकाई संचालन और रखरखाव टीम के लिए तकनीकी सहायता प्रदान करने की आशा करते हैं,टेफिकोद्रव मशीनरी के बुद्धिमान रखरखाव और स्थिति की निगरानी पर ध्यान केंद्रित करने वाले एक अभिनव ब्रांड के रूप में, यह आपको उद्यमों को भविष्य कहनेवाला रखरखाव के नए युग की ओर बढ़ने में मदद करने के लिए लेजर संरेखण प्रणाली, कंपन विश्लेषण उपकरण और अनुकूलित तकनीकी सेवाएं प्रदान कर सकता है।
