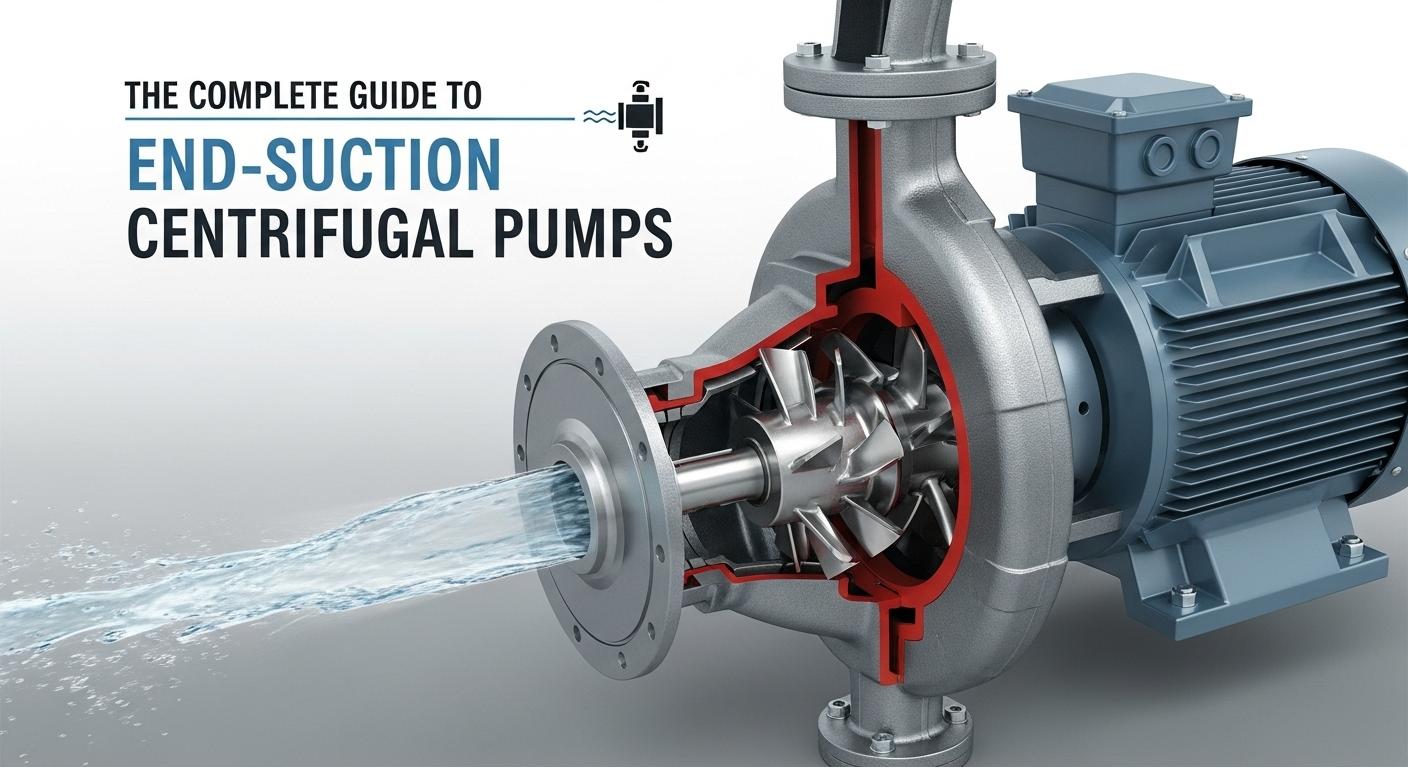

एंड-सक्शन सेंट्रीफ्यूगल पंप के लिए संपूर्ण गाइड

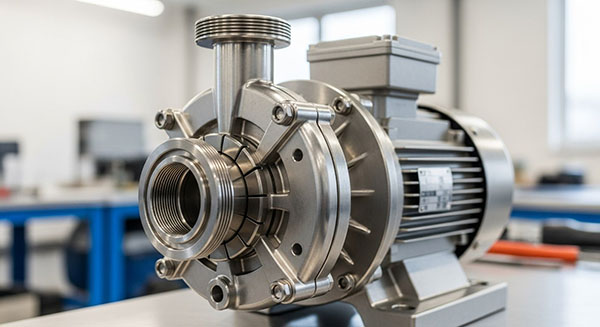

I. एंड-सक्शन सेंट्रीफ्यूगल पंप की बुनियादी समझ

की एक प्रमुख शाखा के रूप मेंकेन्द्रापसारक पम्प, अंत-सक्शन केन्द्रापसारक पंप अपनी कॉम्पैक्ट संरचना और उत्कृष्ट दक्षता के कारण औद्योगिक उत्पादन और नागरिक सुविधाओं में द्रव हस्तांतरण के लिए मुख्य बल बन गए हैं। फ़ैक्टरी कार्यशालाओं में मध्यम परिसंचरण और शहरी जल आपूर्ति के लिए दबाव समर्थन से लेकर एचवीएसी प्रणालियों में ताप विनिमय और अग्निशमन परिदृश्यों में आपातकालीन जल हस्तांतरण तक, इनका व्यापक रूप से पेट्रोकेमिकल, नगरपालिका इंजीनियरिंग और बिजली ऊर्जा जैसे दर्जनों क्षेत्रों में उपयोग किया जाता है, जो विभिन्न प्रणालियों के निरंतर और स्थिर संचालन को सुनिश्चित करने के लिए महत्वपूर्ण उपकरण के रूप में कार्य करते हैं।

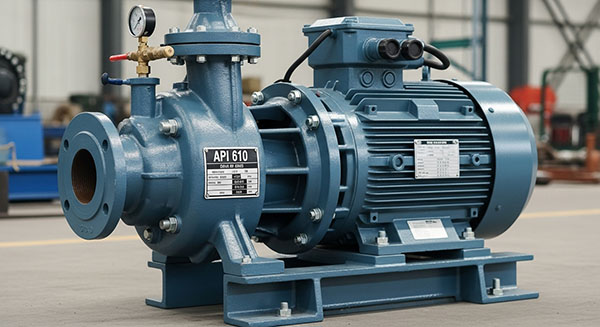

द्वितीय. एंड-सक्शन सेंट्रीफ्यूगल पंप की संरचना और कार्य सिद्धांत

1. कोर संरचनात्मक घटकों का कार्यात्मक विश्लेषण

• सक्शन और डिस्चार्ज घटक: सक्शन फ्लैंज पंप आवरण के एक छोर पर स्थित है, जो द्रव इनलेट प्रतिरोध को कम करने के लिए एक अक्षीय जल इनलेट डिजाइन को अपनाता है; डिस्चार्ज फ्लैंज को सक्शन सिरे पर 90° ऊर्ध्वाधर कोण पर वितरित किया जाता है, जिससे पाइपलाइन लेआउट की सुविधा मिलती है।
• प्ररित करनेवाला और पंप आवरण: प्ररित करनेवाला ऊर्जा हस्तांतरण का मूल है, ज्यादातर बंद डिजाइन (मुख्य रूप से स्टेनलेस स्टील से बना) का है, जो उच्च गति रोटेशन के माध्यम से तरल पदार्थ पर केन्द्रापसारक बल लगाता है; कुंडलित आकार का पंप आवरण दबावयुक्त स्थानांतरण प्राप्त करने के लिए द्रव की गतिज ऊर्जा को दबाव ऊर्जा में परिवर्तित करता है।
• दस्ता प्रणाली और सीलिंग: पंप शाफ्ट प्ररित करनेवाला को मोटर से जोड़ता है और घूर्णी शक्ति संचारित करता है; यांत्रिक सील या पैकिंग सील शाफ्ट के साथ तरल पदार्थ के रिसाव को रोकते हैं, जिससे परिचालन की जकड़न सुनिश्चित होती है।
• समर्थन और ड्राइव: असर आवास घूर्णी घर्षण को कम करने के लिए शाफ्ट प्रणाली का समर्थन करता है; मोटर ज्यादातर एक मानक अतुल्यकालिक मोटर है, जो विभिन्न बिजली आवश्यकताओं के अनुकूल युग्मन या सीधे कनेक्शन द्वारा संचालित होती है।

2. त्रि-चरण कार्य सिद्धांत

• सक्शन चरण: जब मोटर चालू होती है, तो यह प्ररित करनेवाला को घुमाने के लिए प्रेरित करती है, जिससे प्ररित करनेवाला के केंद्र में एक कम दबाव वाला क्षेत्र बन जाता है। वायुमंडलीय दबाव के तहत द्रव सक्शन पाइपलाइन के माध्यम से पंप गुहा में प्रवेश करता है।
• त्वरण चरण: द्रव प्ररित करनेवाला ब्लेड चैनलों में प्रवेश करने के बाद, यह केन्द्रापसारक बल के तहत रेडियल रूप से बाहर की ओर बढ़ता है, गति और गतिज ऊर्जा में उल्लेखनीय वृद्धि के साथ।
• दबाव और निर्वहन चरण: जब उच्च गति वाला तरल पदार्थ विलेय में प्रवेश करता है, तो प्रवाह चैनल का क्रॉस-अनुभागीय क्षेत्र धीरे-धीरे फैलता है, जिससे प्रवाह वेग कम हो जाता है और गतिज ऊर्जा स्थैतिक दबाव में परिवर्तित हो जाती है। अंत में, द्रव को डिस्चार्ज फ्लैंज के माध्यम से लक्ष्य पाइपलाइन तक पहुंचाया जाता है।

तृतीय. अंत-सक्शन केन्द्रापसारक पंपों की प्रदर्शन विशेषताएँ

1. प्रमुख प्रदर्शन मापदंडों की व्याख्या

अंत-सक्शन केन्द्रापसारक पंपों के मुख्य प्रदर्शन पैरामीटर उनके अनुप्रयोग परिदृश्यों को निर्धारित करते हैं: प्रवाह दर सीमा आमतौर पर 5-1000 m³/h है, जो छोटे से मध्यम प्रवाह हस्तांतरण आवश्यकताओं को पूरा करती है; सिर आम तौर पर 10-200 मीटर होता है, जो निम्न से मध्यम सिर की स्थिति के लिए उपयुक्त होता है; महत्वपूर्ण ऊर्जा-बचत प्रभावों के साथ दक्षता 75%-90% तक पहुंच सकती है; नेट पॉजिटिव सक्शन हेड रिक्वायर्ड (एनपीएसएचआर) छोटा है, जिससे सक्शन पाइपलाइन पर इंस्टॉलेशन ऊंचाई प्रतिबंध कम हो जाता है।

2. तीन मुख्य लाभ

• उच्च दक्षता और ऊर्जा की बचत: अनुकूलित हाइड्रोलिक डिज़ाइन ऊर्जा रूपांतरण हानि को कम करता है। एक रासायनिक उद्यम द्वारा अपने पुराने पंपों को इन पंपों से बदलने के बाद, एक इकाई ने सालाना 50,000 kWh से अधिक बिजली बचाई।
• आसान रखरखाव: घटकों में उच्च स्तर का मानकीकरण होता है। यांत्रिक सील को बदलने के लिए पूरे पंप को अलग करने की आवश्यकता नहीं होती है, जिससे समान पंपों की तुलना में औसत रखरखाव समय 40% कम हो जाता है।
• व्यापक अनुप्रयोग अनुकूलनशीलता: प्ररित करनेवाला सामग्री (उदाहरण के लिए, हास्टेलॉय, टाइटेनियम मिश्र धातु) को प्रतिस्थापित करके, यह विशेष मीडिया जैसे एसिड-बेस समाधान और ट्रेस कणों वाले सीवेज को स्थानांतरित कर सकता है।

चतुर्थ. एंड-सक्शन सेंट्रीफ्यूगल पंप के चयन के मुख्य बिंदु

1. प्रारंभिक पैरामीटर अनुसंधान

दो मुख्य आयामों को स्पष्ट करने की आवश्यकता है:

• मध्यम लक्षण: चिपचिपाहट <200 सीएसटी और ठोस सामग्री ≤ 5% वाले मीडिया के लिए उपयुक्त; सामग्री का चयन माध्यम की संक्षारण क्षमता के अनुरूप होना चाहिए।
• Oपेरेटिंग स्थितियाँ: डिजाइन प्रवाह दर, रेटेड हेड, मध्यम तापमान और सिस्टम दबाव। विशेष रूप से, एनपीएसएचए > एनपीएसएचआर + 0.5 मीटर का सुरक्षा मार्जिन सुनिश्चित करने के लिए नेट पॉजिटिव सक्शन हेड अवेलेबल (एनपीएसएचए) की गणना की जानी चाहिए।

2. चयन प्रक्रिया को ख़त्म करना

1. बुनियादी पैरामीटर निर्धारित करें: प्रक्रिया आवश्यकताओं के आधार पर प्रवाह दर (सामान्य/अधिकतम परिचालन स्थिति) और हेड (10% -15% पाइपलाइन हानि पर विचार करते हुए) को चिह्नित करें।
2. मैच पंप मॉडल विशिष्टताएँ: पंप निर्माता के प्रदर्शन वक्र को देखें और उन मॉडलों का चयन करें जहां ऑपरेटिंग बिंदु सर्वोत्तम दक्षता बिंदु (बीईपी) के ±10% के भीतर आता है।
3. मोटर और सहायक उपकरण की पुष्टि करें: पंप शाफ्ट पावर के आधार पर एक मोटर का चयन करें (10% -15% पावर मार्जिन आरक्षित के साथ), विस्फोट-प्रूफ या साधारण मोटर के बीच चयन करें; चेक वाल्व और फिल्टर जैसे पाइपलाइन सहायक उपकरण का मिलान करें।
4. अंतिम सामग्री सत्यापन: संक्षारक मीडिया के लिए, सत्यापित करें कि पंप आवरण (उदाहरण के लिए, 304/316L स्टेनलेस स्टील) और प्ररित करनेवाला सामग्री संक्षारण प्रतिरोध आवश्यकताओं को पूरा करते हैं या नहीं।

वी. आवेदन क्षेत्र

1. औद्योगिक उत्पादन में मुख्य परिदृश्य

• रसायन उद्योग: मेथनॉल और एथिलीन ग्लाइकॉल, या पतला एसिड/क्षार समाधान जैसे कार्बनिक सॉल्वैंट्स को स्थानांतरित करता है; संक्षारण प्रतिरोधी सामग्री से बने पंप आवरण की आवश्यकता होती है।
• बिजली उद्योग: बॉयलर सहायक उपकरण में ठंडा पानी परिसंचरण और डीसल्फराइजेशन सिस्टम में स्लरी स्थानांतरण के लिए उपयोग किया जाता है; पंप आवरण उच्च तापमान प्रतिरोधी और पहनने के लिए प्रतिरोधी होना चाहिए।
• खाद्य प्रसंस्करण: फलों के रस और डेयरी उत्पादों जैसे सैनिटरी मीडिया को स्थानांतरित करता है; FDA या 3A स्वच्छता मानकों का अनुपालन करना चाहिए।

2. नगरपालिका और निर्माण क्षेत्रों में प्रमुख भूमिकाएँ

• शहरी जल आपूर्ति: लचीली प्रवाह समायोजन के साथ ऊंची इमारतों के लिए निरंतर दबाव वाली पानी की आपूर्ति प्राप्त करने के लिए माध्यमिक दबाव-बढ़ाने वाले पंप स्टेशनों में अंत-सक्शन केन्द्रापसारक पंपों का उपयोग किया जाता है।
• मलजल प्रबंध: ग्रेटिंग के बाद सीवेज को उठाने और वातन टैंकों से तरल वापस लाने के लिए उपयोग किया जाता है, जो निलंबित ठोस पदार्थों की थोड़ी मात्रा वाली स्थितियों के लिए उपयुक्त है।
• एचवीएसी: शॉपिंग मॉल और होटलों जैसी बड़ी इमारतों में तापमान विनियमन सुनिश्चित करने के लिए ठंडे पानी और ठंडा पानी परिसंचरण पंप के रूप में कार्य करता है।

VI. एंड-सक्शन सेंट्रीफ्यूगल पंपों की स्थापना और कमीशनिंग

1. स्थापना से पहले तैयारी

नींव समतल और ठोस होनी चाहिए, जिसमें पर्याप्त रखरखाव स्थान आरक्षित हो; सक्शन पाइपलाइन का व्यास पंप इनलेट व्यास से छोटा नहीं होना चाहिए, गुहिकायन से बचने के लिए कम कोहनी और वाल्व होने चाहिए; पानी के हथौड़े को रोकने के लिए डिस्चार्ज पाइपलाइन को दबाव गेज और चेक वाल्व से सुसज्जित किया जाना चाहिए।

2. प्रमुख बिंदुओं को चालू करना

• पाइपलाइन निरीक्षण: पाइपलाइन में कोई रिसाव न हो यह सुनिश्चित करने के लिए स्थापना के बाद दबाव परीक्षण करें; रेडियल और अक्षीय विचलन ≤ 0.1 मिमी के साथ युग्मन के संरेखण विचलन की जाँच करें।
• नो-लोड और लोड टेस्ट रन: 10-15 मिनट तक नो-लोड चलाएं, असर तापमान (≤ 75℃) और कंपन (≤ 4.5 मिमी/सेकेंड) की जांच करें; लोड परीक्षण के दौरान, वाल्वों को धीरे-धीरे समायोजित करें और रिकॉर्ड करें कि प्रवाह दर और हेड डिज़ाइन मानों से मिलते हैं या नहीं।

सातवीं. एंड-सक्शन सेंट्रीफ्यूगल पंपों का रखरखाव और समस्या निवारण

1. दैनिक रखरखाव चेकलिस्ट

• दैनिक निरीक्षण: असर तापमान, सील रिसाव (टपकना ≤ 10 बूँदें/मिनट सामान्य है), और इनलेट/आउटलेट दबाव की जाँच करें।
• साप्ताहिक रखरखाव: पंप आवरण सतह पर बीयरिंग ग्रीस (मुख्य रूप से लिथियम-आधारित ग्रीस) और साफ धूल को फिर से भरें।
• त्रैमासिक निरीक्षण: इम्पेलर घिसाव की जांच करें, पंप शाफ्ट एंड प्ले को मापें, और दबाव गेज और फ्लोमीटर की सटीकता को कैलिब्रेट करें।

2. सामान्य दोष और समाधान

• अपर्याप्त प्रवाह: सामान्य कारणों में अवरुद्ध सक्शन पाइपलाइन, घिसे हुए इम्पेलर और कम मोटर गति शामिल हैं; समाधान फिल्टर को साफ करना, इम्पेलर्स को बदलना और मोटर पावर फ्रीक्वेंसी की जांच करना है।
• अत्यधिक गरम बियरिंग्स: अधिकतर अपर्याप्त/खराब ग्रीस या बड़े युग्मन संरेखण विचलन के कारण होता है; ग्रीस की भरपाई/प्रतिस्थापन करें और युग्मन को पुनः अंशांकित करें।
• गंभीर सील रिसाव: मुख्य रूप से घिसे हुए सील, मुड़े हुए पंप शाफ्ट, या माध्यम में अशुद्धियों के कारण होता है; सील बदलने, पंप शाफ्ट की मरम्मत करने और पाइपलाइन फिल्टर स्थापित करने से समस्या का समाधान हो जाता है।

आठवीं. एंड-सक्शन सेंट्रीफ्यूगल पंपों के लिए सुरक्षा संचालन विशिष्टताएँ

1. स्टार्टअप से पहले सुरक्षा निरीक्षण

पुष्टि करें कि पंप बॉडी और पाइपलाइन मजबूती से जुड़े हुए हैं, बिना ढीले एंकर बोल्ट के; जांचें कि क्या मोटर वायरिंग सही है और ग्राउंडिंग विश्वसनीय है; डिस्चार्ज पाइपलाइन वाल्व बंद करें, सक्शन पाइपलाइन वाल्व खोलें, और सुनिश्चित करें कि पंप गुहा द्रव से भरा है।

2. ऑपरेशन के दौरान सुरक्षा निगरानी

उच्च दबाव वाले तरल पदार्थ के निष्कासन से होने वाली चोट से बचने के लिए पंप के चलने के दौरान किसी भी घटक को अलग करना सख्त मना है; मोटर करंट और बियरिंग तापमान की बारीकी से निगरानी करें - यदि वे रेटेड मूल्यों से अधिक हैं या असामान्य शोर/कंपन होता है, तो निरीक्षण के लिए पंप को तुरंत बंद कर दें; पंप के अंदर तरल पदार्थ को अधिक गर्म होने से बचाने के लिए रेटेड प्रवाह दर के 30% से कम की स्थिति में दीर्घकालिक संचालन पर रोक लगाएं।

3. शटडाउन के बाद सुरक्षा प्रबंधन

पहले डिस्चार्ज पाइपलाइन वाल्व बंद करें, फिर मोटर की बिजली काट दें; यदि उच्च तापमान या संक्षारक मीडिया स्थानांतरित कर रहे हैं, तो अवशिष्ट मीडिया को पंप बॉडी को क्रिस्टलीकृत या संक्षारित करने से रोकने के लिए पाइपलाइनों को फ्लश करें; सर्दियों में शटडाउन के बाद, घटकों को जमने और टूटने से बचाने के लिए पंप कैविटी और पाइपलाइनों में तरल पदार्थ को निकाल दें।

नौवीं. एंड-सक्शन सेंट्रीफ्यूगल पंप और अन्य पंप प्रकारों के बीच तुलना

1. ऊर्ध्वाधर केन्द्रापसारक पंपों के साथ तुलना

अंत-सक्शन केन्द्रापसारक पंप एक बड़े क्षेत्र पर कब्जा करते हैं लेकिन स्थापित करना और रखरखाव करना आसान होता है; ऊर्ध्वाधर केन्द्रापसारक पंप कम जगह घेरते हैं, जो जगह की कमी वाले परिदृश्यों के लिए उपयुक्त हैं, लेकिन रखरखाव के दौरान पाइपलाइन को अलग करने की आवश्यकता होती है, जिसके परिणामस्वरूप रखरखाव की लागत अधिक होती है। दोनों निम्न से मध्यम हेड स्थितियों के लिए उपयुक्त हैं, और अंत-सक्शन केन्द्रापसारक पंपों में छोटे से मध्यम प्रवाह परिदृश्यों में बेहतर दक्षता होती है।

2. सकारात्मक विस्थापन पंपों के साथ तुलना

सकारात्मक विस्थापन पंप (उदाहरण के लिए, गियर पंप, डायाफ्राम पंप) उच्च-चिपचिपाहट, उच्च दबाव स्थितियों के लिए उपयुक्त हैं, लेकिन एक संकीर्ण प्रवाह समायोजन सीमा है; अंत-सक्शन केन्द्रापसारक पंप लचीले प्रवाह समायोजन और उच्च दक्षता के साथ कम-चिपचिपाहट, कम से मध्यम दबाव की स्थिति के लिए उपयुक्त हैं। स्वच्छ पानी और सॉल्वैंट्स जैसे कम-चिपचिपापन मीडिया को स्थानांतरित करते समय अंत-सक्शन केन्द्रापसारक पंपों की लागत-प्रभावशीलता अधिक होती है।

X. एंड-सक्शन सेंट्रीफ्यूगल पंप के विकास के रुझान

1. सामग्री और डिज़ाइन नवाचार

पहनने के प्रतिरोध और संक्षारण प्रतिरोध में सुधार के लिए सिरेमिक-लेपित इम्पेलर्स और मिश्रित सामग्री पंप केसिंग को अपनाएं; ऊर्जा खपत को और कम करने के लिए सीएफडी सिमुलेशन के माध्यम से हाइड्रोलिक मॉडल को अनुकूलित करें और अधिक कुशल प्रवाह चैनल डिजाइन करें।

2. इंटेलिजेंट मॉनिटरिंग सिस्टम का अनुप्रयोग

IoT प्लेटफार्मों के माध्यम से दूरस्थ निगरानी प्राप्त करने के लिए कंपन सेंसर, तापमान सेंसर और स्मार्ट बिजली मीटर को एकीकृत करें; दोषों की भविष्यवाणी करने के लिए एआई एल्गोरिदम को संयोजित करें, बीयरिंग की विफलता और सील पहनने के लिए प्रारंभिक चेतावनी प्रदान करें, जिससे अनियोजित डाउनटाइम को कम किया जा सके।

3. ऊर्जा-बचत प्रौद्योगिकियों को बढ़ावा देना

पारंपरिक थ्रॉटलिंग समायोजन की तुलना में 20% -30% अधिक ऊर्जा की बचत करते हुए, निरंतर प्रवाह समायोजन प्राप्त करने के लिए परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) का मिलान करें; स्थायी चुंबक सिंक्रोनस मोटर्स को बढ़ावा दें, जो एसिंक्रोनस मोटर्स की तुलना में 5% -8% अधिक कुशल हैं, जिससे औद्योगिक क्षेत्र को "दोहरी कार्बन" लक्ष्यों को प्राप्त करने में मदद मिलती है।

XI. अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

प्रश्न: स्टार्टअप के बाद एंड-सक्शन सेंट्रीफ्यूगल पंप में प्रवाह आउटपुट न होने का क्या कारण हो सकता है?

A: मुख्य कारणों में सक्शन पाइपलाइन में हवा के रिसाव के कारण पंप कैविटी में हवा का प्रवेश, अवरुद्ध सक्शन फिल्टर, रिवर्स इम्पेलर रोटेशन (मोटर वायरिंग चरण अनुक्रम को स्विच करने की आवश्यकता), और पंप कैविटी का द्रव से भरा न होना (पंप को फिर से प्राइम करने की आवश्यकता) शामिल हैं।

प्रश्न: थोड़ी मात्रा में कणों वाले मीडिया को स्थानांतरित करते समय एंड-सक्शन सेंट्रीफ्यूगल पंप की सेवा जीवन को कैसे बढ़ाया जाए?

A: कण जाम होने से बचने के लिए आप अर्ध-खुले प्ररित करनेवाला का उपयोग कर सकते हैं; सक्शन पाइपलाइन में एक मोटा फिल्टर स्थापित करें (कण आकार के आधार पर फ़िल्टर जाल का आकार चुना गया); उच्च-क्रोमियम कच्चा लोहा जैसी पहनने-प्रतिरोधी सामग्री से बने इम्पेलर्स का उपयोग करें; प्ररित करनेवाला घिसाव को कम करने के लिए ऑपरेशन के दौरान सर्वोत्तम दक्षता सीमा के भीतर प्रवाह दर को नियंत्रित करें।

प्रश्न: यदि एंड-सक्शन सेंट्रीफ्यूगल पंप के संचालन के दौरान गंभीर कंपन होता है तो क्या किया जाना चाहिए?

A: सबसे पहले, निरीक्षण के लिए पंप को बंद करें। सामान्य कारणों में अत्यधिक युग्मन संरेखण विचलन, असंतुलित प्ररित करनेवाला घिसाव, क्षतिग्रस्त बीयरिंग और ढीले एंकर बोल्ट शामिल हैं। आपको कपलिंग संरेखण को फिर से कैलिब्रेट करने, घिसे हुए इम्पेलर्स या बियरिंग्स को बदलने और एंकर बोल्ट को कसने की आवश्यकता है। कंपन ख़त्म होने के बाद ही पंप चालू करें।

प्रश्न: टेफिको को क्यों चुनें?

A: एक इतालवी निर्माता के रूप में,टेफिकोवैश्विक औद्योगिक पंप उद्योग में एक अग्रणी उद्यम है, जिसके पास अनुसंधान एवं विकास और विनिर्माण में 20 वर्षों का अनुभव है। यह केन्द्रापसारक पंप, स्क्रू पंप आदि पर ध्यान केंद्रित करता है, और बिजली उत्पादन और पेट्रोकेमिकल जैसे क्षेत्रों में अग्रणी है, जो अनुकूलित समाधान प्रदान करता है। सभी उत्पाद 100% परीक्षण से गुजरते हैं और आईएसओ 9000 जैसे प्रमाणपत्र प्राप्त कर चुके हैं। इसका वैश्विक बिक्री नेटवर्क चयन सहायता और स्थानीय इन्वेंट्री प्रदान करता है, जो इसे पंप खरीद के लिए एक उत्कृष्ट विकल्प बनाता है।

बारहवीं. जोड़

अंत में, अंत-सक्शन केन्द्रापसारक पंप विभिन्न उद्योगों में उत्कृष्ट प्रदर्शन और बहुमुखी प्रतिभा प्रदर्शित करते हैं। उनके फायदे - जैसे सरल डिज़ाइन, आसान रखरखाव और उच्च दक्षता - उन्हें द्रव हस्तांतरण अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बनाते हैं। 20 से अधिक वर्षों के अनुभव के साथ एक इतालवी केन्द्रापसारक पंप निर्माता के रूप में,टेफिकोउच्च गुणवत्ता वाले पंप प्रदान करने के लिए प्रतिबद्ध है जो आपकी विशिष्ट आवश्यकताओं को पूरा करते हैं, जिससे आप इसकी अद्वितीय विश्वसनीयता और उत्कृष्ट गुणवत्ता का अनुभव कर सकते हैं।
