"हमारे पंप की मोटर फिर से जल गई!"
"इस महीने पानी पंपों के बिजली बिल बहुत अधिक आ रहे हैं। क्या हमने गलत पंप चुना?"
"नया पंप स्थापित करने के बाद, प्रवाह दर डिज़ाइन की आवश्यकता को पूरा नहीं कर सकती..."
जल आपूर्ति, रसायन इंजीनियरिंग, एचवीएसी और अन्य क्षेत्रों में ये लगातार समस्याएं अक्सर केन्द्रापसारक पंप के मूल "निर्देश मैनुअल" - प्रदर्शन वक्र को गलत तरीके से पढ़ने या अनदेखा करने से उत्पन्न होती हैं। उद्योग में व्यापक रूप से उपयोग किए जाने वाले मुख्य उपकरण के रूप में, प्रत्येक 1% की दक्षता में वृद्धि होती हैकेंद्रत्यागी पम्पइसका मतलब बड़े पैमाने की परियोजना के लिए परिचालन लागत में दसियों हज़ार या यहां तक कि सैकड़ों हज़ार युआन की वार्षिक बचत हो सकता है।
यह लेख आपको पंप वक्रों की व्याख्या करना सिखाएगा, न केवल आपको यह बताएगा कि उन्हें कैसे पढ़ा जाए, बल्कि यह भी बताया जाएगा कि इष्टतम खरीद और संचालन और रखरखाव निर्णय लेने के लिए उनका उपयोग कैसे किया जाए।

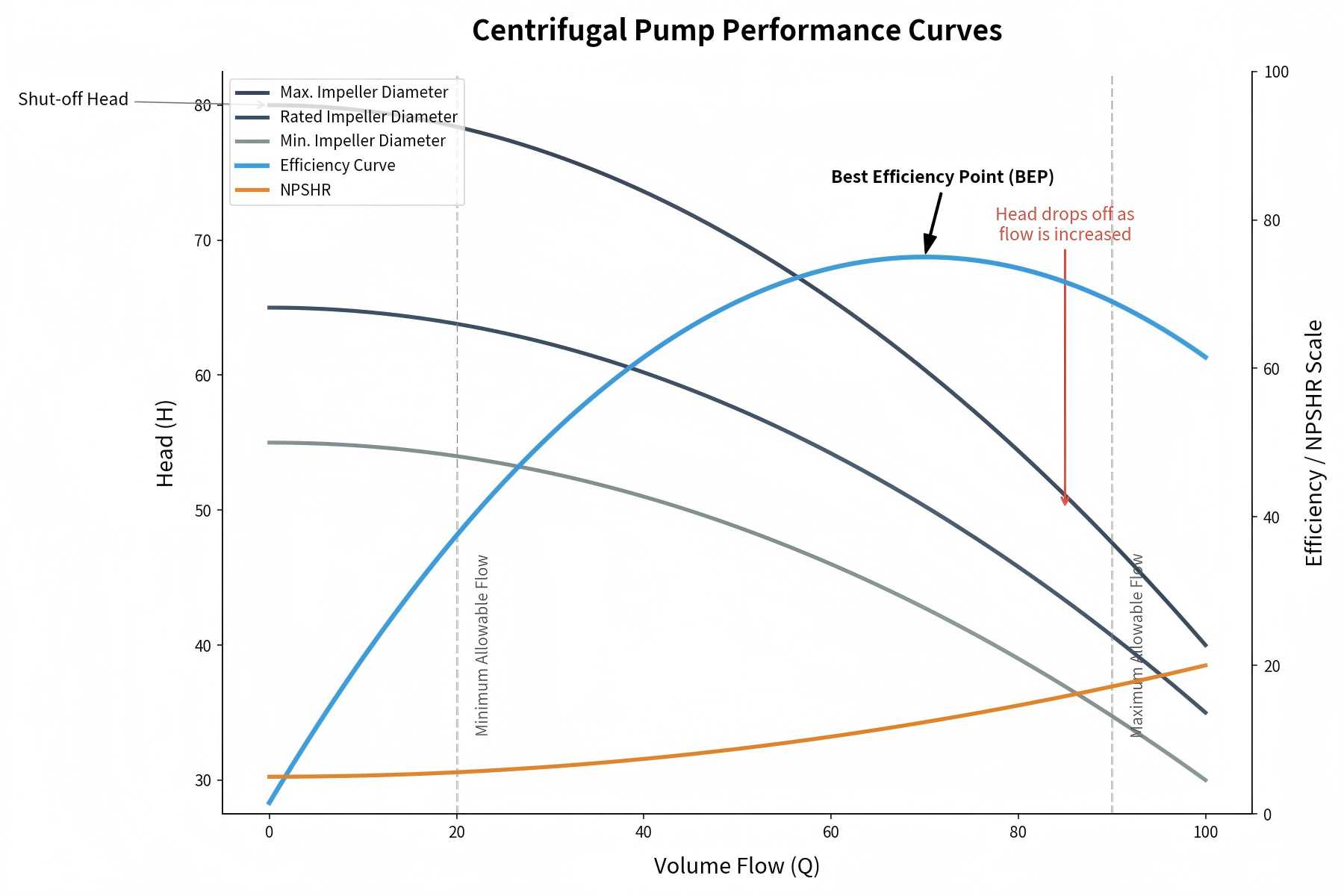

हेड-फ्लो कर्व (एच-क्यू कर्व) पंप कर्व का सबसे बुनियादी हिस्सा है। यह पंप के हेड (वह ऊंचाई जिस तक पंप तरल पदार्थ उठा सकता है) और प्रवाह दर (पंप द्वारा प्रति यूनिट समय में वितरित तरल की मात्रा) के बीच एक स्थिर गति से संबंध को दर्शाता है। आमतौर पर, सिर को ऊर्ध्वाधर अक्ष (Y-अक्ष) पर और प्रवाह दर को क्षैतिज अक्ष (X-अक्ष) पर प्लॉट किया जाता है।
एच-क्यू वक्र से एक मुख्य निष्कर्ष निकाला जा सकता है: जैसे-जैसे प्रवाह दर बढ़ती है, हेड धीरे-धीरे कम होता जाता है। इसका कारण यह है कि जैसे-जैसे अधिक तरल पदार्थ प्ररित करनेवाला और पंप आवरण से गुजरता है, पंप के अंदर तरल पदार्थ का घर्षण और अशांति तेज हो जाती है, जिसके परिणामस्वरूप दबाव कम हो जाता है। उदाहरण के लिए, एक पंप 50 गैलन प्रति मिनट (जीपीएम) की प्रवाह दर पर 100 फीट हेड उत्पन्न कर सकता है, जबकि प्रवाह दर 75 जीपीएम तक बढ़ने पर हेड 80 फीट तक गिर जाता है - यह संबंध वक्र पर स्पष्ट रूप से दिखाई देता है।
पावर-फ्लो कर्व (पीक्यू कर्व) पंप की बिजली खपत और स्थिर गति पर प्रवाह दर के बीच संबंध दिखाता है। बिजली की खपत (अश्वशक्ति या किलोवाट में) ऊर्ध्वाधर अक्ष पर और प्रवाह दर क्षैतिज अक्ष पर अंकित की जाती है।
एच-क्यू वक्र के विपरीत, पी-क्यू वक्र ऊपर की ओर रुझान दिखाता है: प्रवाह दर बढ़ने पर बिजली की खपत बढ़ जाती है। ऐसा इसलिए है क्योंकि पंप को अधिक तरल पदार्थ पहुंचाने और अधिक घर्षण और अशांति पर काबू पाने के लिए अधिक प्रयास करने की आवश्यकता होती है। पंप मोटर चयन के लिए इस वक्र को समझना महत्वपूर्ण है - यदि मोटर कम आकार की है, तो यह उच्च-प्रवाह स्थितियों के तहत ओवरलोड हो सकती है; यदि यह अधिक बड़ा है, तो यह ऊर्जा की बर्बादी का कारण बनेगा।
दक्षता-प्रवाह वक्र (ई-क्यू वक्र) विभिन्न प्रवाह दरों पर पंप की दक्षता को दर्शाता है। दक्षता (प्रतिशत के रूप में व्यक्त) को ऊर्ध्वाधर अक्ष पर और प्रवाह दर को क्षैतिज अक्ष पर प्लॉट किया जाता है। यह वक्र ऊर्जा खपत को कम करने की कुंजी है, क्योंकि यह उस प्रवाह दर को दर्शाता है जिस पर पंप अधिकतम दक्षता पर संचालित होता है।
दक्षता वक्र आमतौर पर "पहाड़ी के आकार का" होता है: प्रवाह दर बढ़ने पर दक्षता चरम पर पहुंच जाती है, फिर प्रवाह दर बढ़ने पर धीरे-धीरे कम हो जाती है। इस वक्र के शिखर को सर्वोत्तम दक्षता बिंदु (बीईपी) कहा जाता है - नीचे विस्तार से बताया गया है।
पंप वक्र को पढ़ना न केवल तीन उप-वक्रों की पहचान करना है, बल्कि पंप के प्रदर्शन को निर्धारित करने वाले प्रमुख डेटा बिंदुओं को समझना भी है। नीचे ध्यान केंद्रित करने के लिए मुख्य तत्व दिए गए हैं:
सर्वोत्तम दक्षता बिंदु (बीईपी) प्रवाह दर और शीर्ष का संयोजन है जिस पर पंप अधिकतम दक्षता पर संचालित होता है, जो ई-क्यू वक्र का शिखर और पंप का सबसे किफायती संचालन बिंदु भी है। पंप का चयन करते समय, उन मॉडलों को प्राथमिकता दें जहां सिस्टम का आवश्यक ऑपरेटिंग बिंदु (प्रवाह दर + हेड) यथासंभव बीईपी के करीब हो।
पंप को बीईपी से दूर संचालित करने से ऊर्जा की खपत बढ़ जाती है, प्ररित करनेवाला और मोटर में तेजी से घिसाव होता है, और पंप सेवा जीवन छोटा हो जाता है। उदाहरण के लिए, 60 जीपीएम के अनुरूप बीईपी वाला एक पंप 30 जीपीएम (बीईपी प्रवाह दर का आधा) पर संचालन करते समय 20% -30% दक्षता में कमी और समय से पहले विफलता का अनुभव कर सकता है।
ऑपरेटिंग रेंज (जिसे प्रदर्शन रेंज के रूप में भी जाना जाता है) प्रवाह दर और हेड अंतराल को संदर्भित करता है जिसके भीतर पंप प्ररित करनेवाला, मोटर या अन्य घटकों को नुकसान पहुंचाए बिना सुरक्षित रूप से काम कर सकता है। यह सीमा पंप की न्यूनतम/अधिकतम प्रवाह दर और शीर्ष द्वारा परिभाषित की जाती है, और इसे सीधे मुख्यालय वक्र पर देखा जा सकता है।
निर्माता आमतौर पर सुरक्षित संचालन सीमा सुनिश्चित करने के लिए पंप को बीईपी के 70% -120% के भीतर संचालित करने की सलाह देते हैं। इस सीमा के बाहर संचालन करने से गुहिकायन, अत्यधिक कंपन, मोटर का अधिक गर्म होना और अन्य समस्याएं हो सकती हैं।
शट-ऑफ हेड अधिकतम हेड है जिसे पंप शून्य प्रवाह पर उत्पन्न कर सकता है (यानी, जब डिस्चार्ज वाल्व बंद हो जाता है), जो मुख्यालय वक्र और ऊर्ध्वाधर अक्ष (वाई-अक्ष) का प्रतिच्छेदन है। सिस्टम डिज़ाइन के लिए शट-ऑफ हेड को समझना महत्वपूर्ण है - यदि सिस्टम का स्थिर हेड पंप के शट-ऑफ हेड से अधिक है, तो पंप तरल पदार्थ देने में विफल हो जाएगा।
अधिकतम प्रवाह दर वह अधिकतम प्रवाह है जो पंप शून्य हेड (यानी, कोई प्रवाह प्रतिरोध नहीं) पर दे सकता है, जो मुख्यालय वक्र और क्षैतिज अक्ष (एक्स-अक्ष) का प्रतिच्छेदन है। यह मान आपको यह निर्धारित करने में मदद करता है कि पंप सिस्टम की अधिकतम प्रवाह मांग को पूरा कर सकता है या नहीं।
नेट पॉजिटिव सक्शन हेड (एनपीएसएच) पोकेशन को रोकने के लिए एक प्रमुख पैरामीटर है - एक विनाशकारी घटना जहां अपर्याप्त सक्शन दबाव के कारण तरल पदार्थ में वाष्प के बुलबुले बनते हैं, जो पंप घटकों को नुकसान पहुंचाते हैं। एनपीएसएच पंप सक्शन पर द्रव दबाव और द्रव के वाष्प दबाव के बीच का अंतर है।
अधिकांश पंप वक्रों में एक एनपीएसएच वक्र शामिल होता है, जो पंप को विभिन्न प्रवाह दरों पर गुहिकायन के बिना संचालित करने के लिए आवश्यक न्यूनतम एनपीएसएच दिखाता है। गुहिकायन से बचने के लिए, सिस्टम का उपलब्ध एनपीएसएच पंप द्वारा आवश्यक एनपीएसएच से अधिक होना चाहिए।
सभी पंप वक्रों का आकार एक जैसा नहीं होता - उनका आकार पंप डिज़ाइन पर निर्भर करता है, और विभिन्न वक्र आकार अलग-अलग अनुप्रयोग परिदृश्यों के अनुरूप होते हैं। नीचे तीन सबसे सामान्य पंप वक्र आकार दिए गए हैं:
एक तीव्र वक्र इंगित करता है कि पंप कम प्रवाह दर पर उच्च हेड उत्पन्न कर सकता है। इस प्रकार का वक्र उच्च दबाव वाले अनुप्रयोगों जैसे बॉयलर फ़ीड सिस्टम, उच्च दबाव सफाई, या औद्योगिक प्रक्रियाओं के लिए उपयुक्त है जहां तरल पदार्थ पतले पाइप या उच्च प्रतिरोध प्रणालियों से गुजरता है।
एक सपाट वक्र का मतलब है कि पंप कम हेड पर उच्च प्रवाह प्रदान कर सकता है। यह सिंचाई प्रणालियों, कूलिंग टावरों या नगरपालिका जल आपूर्ति प्रणालियों जैसे बड़े-प्रवाह, कम-प्रतिरोध अनुप्रयोगों के लिए आदर्श है।
तेजी से गिरता हुआ वक्र इंगित करता है कि पंप कम प्रवाह दर पर गुहिकायन के प्रति संवेदनशील है। ऐसे पंपों को कुशलतापूर्वक संचालित करने के लिए उच्च उपलब्ध एनपीएसएच की आवश्यकता होती है, और स्थिर प्रवाह दर और पर्याप्त सक्शन दबाव वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
पंप कर्व्स का पूर्ण उपयोग करने के लिए, इन व्यावहारिक सुझावों का पालन करें-वे आपको सही पंप चुनने और उसके प्रदर्शन को अनुकूलित करने में मदद करेंगे:
सही को चुनने के लिएकेंद्रत्यागी पम्प, पहले सिस्टम आवश्यकताओं को स्पष्ट करें, फिर पंप वक्र का उपयोग करके पंप प्रदर्शन के साथ आवश्यकताओं का मिलान करें। नीचे चरण-दर-चरण मार्गदर्शिका दी गई है:
सही पंप का चयन करने के बाद, आप लागत कम करने और सेवा जीवन बढ़ाने के लिए पंप वक्र का उपयोग करके इसके प्रदर्शन को अनुकूलित कर सकते हैं। नीचे मुख्य रणनीतियाँ हैं:
