एंड-सक्शन सेंट्रीफ्यूगल पंप क्या है?

औद्योगिक द्रव स्थानांतरण, एचवीएसी सिस्टम के निर्माण और नगरपालिका जल आपूर्ति प्रणालियों में, आपको हमेशा उपकरण का एक परिचित टुकड़ा मिलेगा - अंत-सक्शन केन्द्रापसारक पंप।

एंड-सक्शन सेंट्रीफ्यूगल पंप क्या है?

एक अंत-सक्शन केन्द्रापसारक पंप, जैसा कि इसके नाम से पता चलता है, एक एकल-चरण, एकल-सक्शन केन्द्रापसारक पंप है जहां तरल पंप आवरण के किनारे से अक्षीय रूप से प्रवेश करता है और प्ररित करनेवाला द्वारा त्वरित होने के बाद पंप आवरण के शीर्ष से रेडियल रूप से छुट्टी दे दी जाती है।

इसे उद्योग में क्षैतिज अंत-सक्शन पंप के रूप में भी जाना जाता है। इसकी सबसे प्रमुख विशेषता इसका बैक पुल-आउट डिज़ाइन है। यह डिज़ाइन रखरखाव कर्मियों को इनलेट और आउटलेट पाइपलाइनों को हटाए बिना रखरखाव के लिए सीधे घूमने वाले घटकों (प्ररित करनेवाला, शाफ्ट, सील इत्यादि सहित) निकालने की अनुमति देता है। इंजीनियरों के लिए, इसका मतलब न्यूनतम डाउनटाइम और कम रखरखाव लागत है।

एंड-सक्शन सेंट्रीफ्यूगल पंप का कार्य सिद्धांत

अंत-सक्शन केन्द्रापसारक पंप का कार्य सिद्धांत सीधा है, अधिकांश केन्द्रापसारक पंपों के बुनियादी तर्क का पालन करते हुए, इसके अद्वितीय अंत-सक्शन डिज़ाइन पर ध्यान केंद्रित करते हुए। यहां एक स्पष्ट चरण-दर-चरण स्पष्टीकरण दिया गया है:

1. द्रव सक्शन:पंप आवरण (मोटर के विपरीत) के अंत में सक्शन पोर्ट के माध्यम से तरल पदार्थ खींचता है, और तरल पदार्थ सीधे घूमने वाले प्ररित करनेवाला की आंख में प्रवाहित होता है।
2. केन्द्रापसारक बल सृजन:मोटर द्वारा संचालित, प्ररित करनेवाला घूमता है, और केन्द्रापसारक बल प्ररित करनेवाला के केंद्र से तरल पदार्थ को उसके बाहरी किनारे तक धकेलता है, जिससे द्रव का वेग और दबाव बढ़ जाता है।
3. द्रव निर्वहन:उच्च-वेग वाला द्रव पंप आवरण (जिसे वॉल्यूट भी कहा जाता है) में प्रवेश करता है, जिसका आकार धीरे-धीरे विस्तारित होता है, जो द्रव को धीमा करता है और गतिज ऊर्जा को स्थैतिक दबाव ऊर्जा में परिवर्तित करता है। फिर द्रव को पंप आवरण के किनारे डिस्चार्ज पोर्ट के माध्यम से लक्ष्य स्थान (जैसे पाइपलाइन, भंडारण टैंक, आदि) तक छुट्टी दे दी जाती है।
4. सतत संचालन:जब तक मोटर लगातार चलती है, उपरोक्त प्रक्रिया लगातार दोहराई जाती है, जिससे स्थिर और निरंतर द्रव स्थानांतरण प्राप्त होता है। अंत-सक्शन डिज़ाइन सुचारू द्रव प्रवेश सुनिश्चित करता है, अशांति को कम करता है और परिचालन दक्षता में सुधार करता है।

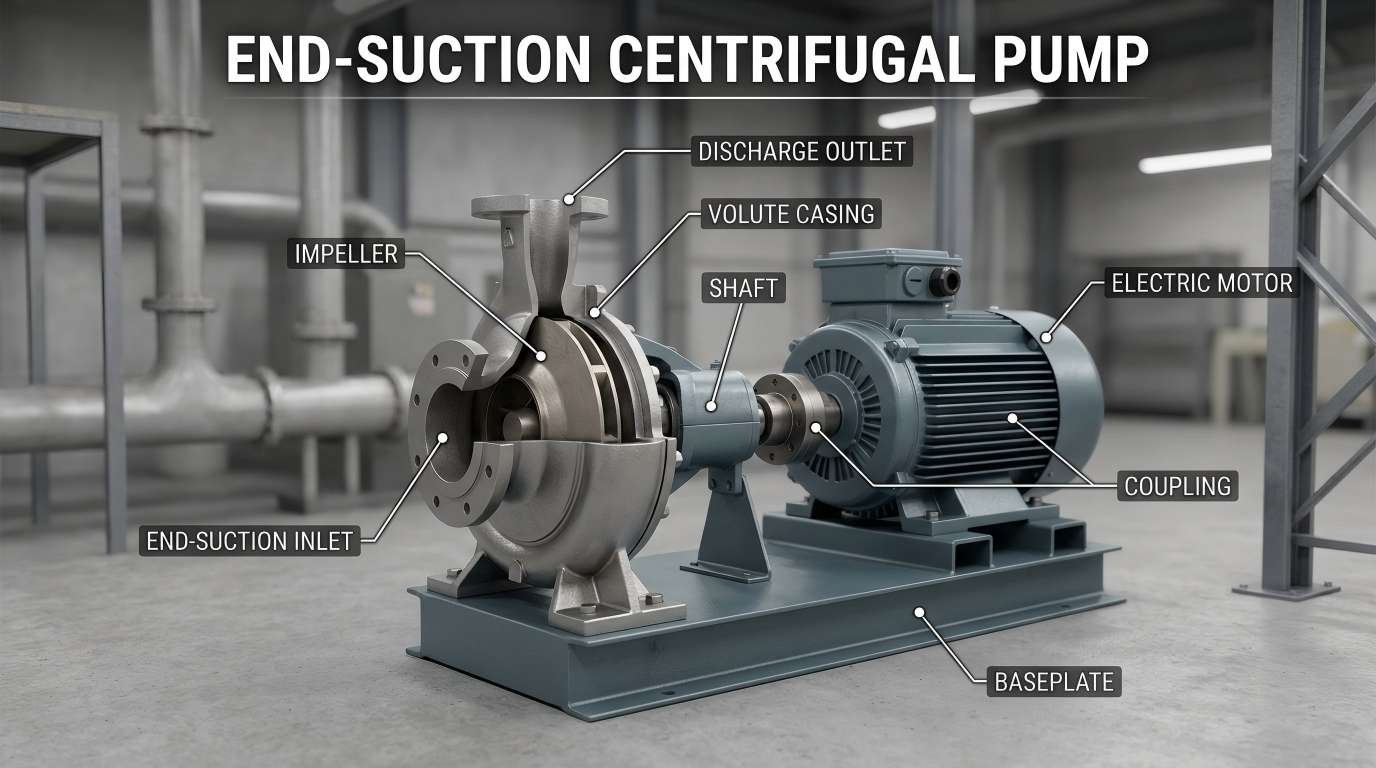

एंड-सक्शन सेंट्रीफ्यूगल पंप के प्रमुख घटक

एंड-सक्शन सेंट्रीफ्यूगल पंप के कार्य सिद्धांत को बेहतर ढंग से समझने में आपकी मदद करने के लिए, इसके मुख्य घटकों को विभाजित किया गया है और नीचे सरल भाषा में समझाया गया है:

• प्ररित करनेवाला:केन्द्रापसारक बल उत्पन्न करने के लिए "पंखे" के समान एक घूमने वाला घटक उपयोग किया जाता है। यह आमतौर पर धातु (स्टेनलेस स्टील, कच्चा लोहा) या प्लास्टिक से बना होता है, जो स्थानांतरित किए जाने वाले तरल पदार्थ के प्रकार पर निर्भर करता है।
• पंप आवरण (वॉल्यूट):प्ररित करनेवाला को घेरने वाला बाहरी आवरण, प्ररित करनेवाला से निकलने वाले द्रव को इकट्ठा करने, द्रव को धीमा करने और निर्वहन से पहले दबाव बढ़ाने के लिए आकार दिया गया है।
• सक्शन पोर्ट:पंप आवरण के अंत में एक उद्घाटन जिसके माध्यम से द्रव पंप बॉडी में प्रवेश करता है। यह आमतौर पर पाइपलाइनों से आसान कनेक्शन के लिए एक निकला हुआ किनारा (उभरे हुए किनारे के साथ) से सुसज्जित होता है।
• निर्वहन पोर्ट:पंप आवरण के किनारे पर एक उद्घाटन जिसके माध्यम से द्रव पंप बॉडी से बाहर निकलता है। यह पाइपिंग सिस्टम में तरल पदार्थ का मार्गदर्शन करने के लिए एक फ्लैंज से भी सुसज्जित है।
• दस्ता:प्ररित करनेवाला और मोटर को जोड़ने वाला एक रॉड के आकार का घटक, मोटर से प्ररित करनेवाला तक शक्ति संचारित करने और प्ररित करनेवाला को घुमाने के लिए जिम्मेदार होता है।
• मुहरें:शाफ्ट गैप (पंप बॉडी और मोटर के बीच) से तरल पदार्थ के रिसाव को रोकें। सामान्य प्रकारों में यांत्रिक सील और पैकिंग सील शामिल हैं।

अनुप्रयोगों की विस्तृत श्रृंखला

• एचवीएसी:बड़ी इमारतों में ठंडे पानी के संचलन और शीतलन जल प्रणालियों के लिए एंड-सक्शन पंप मुख्य शक्ति स्रोत हैं।
• औद्योगिक जल आपूर्ति और दबाव:कारखानों में स्वच्छ जल अंतरण, दबाव प्रणाली और बॉयलर फ़ीड पानी के लिए उपयोग किया जाता है।
• अग्नि सुरक्षा प्रणालियाँ:विशेष अग्निशमन अंत-सक्शन पंप आपात स्थिति में स्थिर उच्च दबाव जल प्रवाह प्रदान करते हैं।
• कृषि सिंचाई:इसकी विस्तृत प्रवाह सीमा के कारण कृषि भूमि की सिंचाई और जल निकासी में व्यापक रूप से उपयोग किया जाता है।

सारांश

एंड-सक्शन सेंट्रीफ्यूगल पंप अधिकांश द्रव स्थानांतरण आवश्यकताओं के लिए एक विश्वसनीय, लागत प्रभावी समाधान है। इसकी सरल संरचना, आसान रखरखाव और व्यापक अनुप्रयोग इसे इंजीनियरों, सुविधा प्रबंधकों और संपत्ति मालिकों के बीच लोकप्रिय बनाते हैं।

द्रव नियंत्रण में अधिक गहन जानकारी के लिए, अनुसरण करेंटेफिको. आइए एक साथ तरल दुनिया की अनंत संभावनाओं का पता लगाएं!
