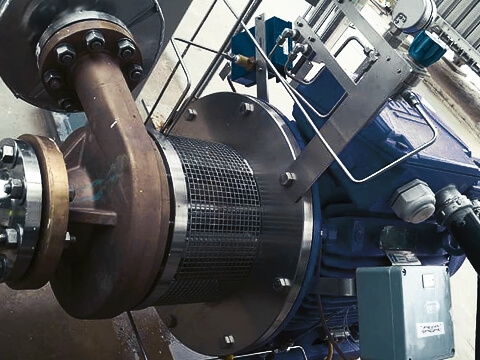

क्रायोजेनिक सेंट्रीफ्यूगल पंप एक विशेष तरल पदार्थ संवहन उपकरण है जिसे अल्ट्रा-लो तापमान मीडिया के परिवहन के लिए विकसित किया गया है, जिसमें लागू मध्यम तापमान आमतौर पर -150 डिग्री सेल्सियस से नीचे होता है। सामान्य केन्द्रापसारक पंपों की तुलना में, यह उपकरण विशेष क्रायोजेनिक सामग्री और सटीक सीलिंग संरचनाओं को अपनाता है, जिसमें उत्कृष्ट थर्मल शॉक प्रतिरोध होता है, जो तरलीकृत प्राकृतिक गैस (एलएनजी), तरल ऑक्सीजन, तरल नाइट्रोजन, तरल आर्गन और तरल हाइड्रोजन जैसी कम तापमान वाली तरल गैसों की सुरक्षित और कुशल डिलीवरी को सक्षम बनाता है।
काम के सिद्धांत
क्रायोजेनिक केन्द्रापसारक पंप का मूल संचालन सिद्धांत पारंपरिक केन्द्रापसारक पंप के समान है: यह केन्द्रापसारक बल उत्पन्न करने, कम तापमान वाले तरल माध्यम में तेजी लाने, यांत्रिक ऊर्जा को द्रव गतिज ऊर्जा में परिवर्तित करने और चूषण अंत से निर्वहन अंत तक माध्यम की स्थिर डिलीवरी प्राप्त करने के लिए प्ररित करनेवाला के उच्च गति रोटेशन पर निर्भर करता है। उनके बीच मुख्य अंतर यह है कि क्रायोजेनिक केन्द्रापसारक पंप सामग्री के विघटन या उपकरण विफलता के बिना तरलीकृत प्राकृतिक गैस के लिए -162 डिग्री सेल्सियस से लेकर तरल हीलियम के लिए -269 डिग्री सेल्सियस तक की अति-निम्न तापमान स्थितियों के लिए अनुकूल रूप से अनुकूल हो सकते हैं।
1.विशेष क्रायोजेनिक सामग्री
पंप बॉडी और इम्पेलर क्रायोजेनिक-प्रतिरोधी स्टील्स जैसे 304/316L स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और कांस्य से बने होते हैं, जो ठंड की भंगुरता को खत्म करने के लिए कम तापमान वाले वातावरण में पर्याप्त कठोरता प्रदान करते हैं; पंप शाफ्ट उच्च शक्ति वाले मिश्र धातु इस्पात से बना है, जो तापमान अंतर तनाव और उच्च गति संचालन भार का सामना कर सकता है।
2. हाई-एंड सीलिंग सिस्टम
अस्थिर कम तापमान वाले मीडिया के रिसाव को प्रभावी ढंग से रोकना उपकरण के सुरक्षित संचालन की कुंजी है: भूलभुलैया सील सरल और टिकाऊ होते हैं, जो दीर्घकालिक रखरखाव-मुक्त संचालन को सक्षम करते हैं; यांत्रिक सील और सूखी गैस सील का उपयोग ज्यादातर तरलीकृत प्राकृतिक गैस लोडिंग और अनलोडिंग परिदृश्यों में किया जाता है; सीलिंग सहायक उपकरण क्रायोजेनिक-प्रतिरोधी सामग्री जैसे पॉलीटेट्राफ्लुओरोएथिलीन और लचीले ग्रेफाइट से बने होते हैं, जो कम तापमान पर टूटने और विफलता से बचने के लिए साधारण रबर सील की जगह लेते हैं।
3.एंटी-कैविटेशन अनुकूलित डिजाइन
कम तापमान वाली तरल गैसों का क्वथनांक बेहद कम होता है और ऑपरेशन के दौरान गुहिकायन होने का खतरा होता है। उपकरण एक कम शुद्ध सकारात्मक सक्शन हेड (एनपीएसएच) संरचना को अपनाता है, जो इनलेट माध्यम दबाव को बढ़ाने, मूल कारण से मध्यम वाष्पीकरण को दबाने और गुहिकायन क्षति को कम करने के लिए फ्रंट इंड्यूसर और डबल-सक्शन प्ररित करनेवाला से सुसज्जित है।
4. थर्मल शॉक प्रतिरोध संरक्षण डिजाइन
उपकरण को तेजी से ठंडा करने की सख्त मनाही है और तापमान में अचानक बदलाव के कारण होने वाले शेल के टूटने से बचने के लिए इसे मानकों के अनुसार धीरे-धीरे पहले से ठंडा किया जाना चाहिए; इसे ऊर्ध्वाधर और क्षैतिज संरचनाओं में विभाजित किया गया है। ऊर्ध्वाधर बैरल-प्रकार क्रायोजेनिक केन्द्रापसारक पंपों में बेहतर निकास प्रभाव और कम गर्मी चालन होता है, जो उन्हें तरलीकृत प्राकृतिक गैस उद्योग में मुख्यधारा की पसंद बनाता है।
क्रायोजेनिक केन्द्रापसारक पंप कई उच्च-स्तरीय औद्योगिक क्षेत्रों में अपरिहार्य हैं, जिनमें से तरलीकृत प्राकृतिक गैस (एलएनजी) उद्योग वर्तमान में सबसे बड़ा मांग बाजार है।
टैंक मीडियम ट्रांसफर, जहाज लोडिंग और अनलोडिंग और टैंक ट्रक भरने के लिए एलएनजी प्राप्त स्टेशनों में व्यापक रूप से उपयोग किया जाता है; यह भारी वाहनों और जहाजों के लिए स्वच्छ ऊर्जा ईंधन भरने के लिए प्राकृतिक गैस ईंधन भरने वाले स्टेशनों से भी सुसज्जित है।
वायु पृथक्करण उपकरण के मुख्य सहायक घटक के रूप में, इसका उपयोग तरल ऑक्सीजन, तरल नाइट्रोजन और तरल आर्गन के परिवहन, लौह और इस्पात गलाने, चिकित्सा ऑक्सीजन आपूर्ति, अर्धचालक उत्पादन, साथ ही तरल कार्बन डाइऑक्साइड को पकड़ने, भंडारण और परिवहन के लिए किया जाता है।
रॉकेट प्रणोदक (तरल ऑक्सीजन, तरल हाइड्रोजन) के स्थानांतरण और भरने और एयरोस्पेस सटीक भागों के कम तापमान परीक्षणों के लिए तरल नाइट्रोजन परिसंचरण वितरण प्रदान करने के लिए जिम्मेदार।
तरल हाइड्रोजन के भंडारण और परिवहन और हाइड्रोजन ईंधन भरने वाले स्टेशनों पर परिदृश्यों को व्यक्त करने के लिए अनुकूलित, हाइड्रोजन ऊर्जा भंडारण और नई ऊर्जा सहायक परियोजनाओं के लिए प्रमुख उपकरण के रूप में कार्य करना।
एलएनजी-संचालित जहाजों के लिए मुख्य ईंधन आपूर्ति पंप के रूप में, जहाजों के लिए स्वच्छ ऊर्जा की स्थिर आपूर्ति सुनिश्चित करना।
| तुलना आइटम | क्रायोजेनिक केन्द्रापसारक पम्प | सकारात्मक विस्थापन क्रायोजेनिक पंप |
|---|---|---|
| वितरण प्रवाह | बड़े प्रवाह वितरण | लघु और मध्यम प्रवाह वितरण |
| कार्य का दबाव | मध्यम दबाव | अति उच्च दबाव |
| परिचालन दक्षता | बड़े प्रवाह की स्थिति में उच्च दक्षता | बड़े प्रवाह संचालन के तहत कम दक्षता |
| रखरखाव में कठिनाई | सरल संरचना और आसान रखरखाव | कई आंतरिक भाग और जटिल रखरखाव |
| लागू परिदृश्य | एलएनजी स्थानांतरण, बड़े टैंक वितरण | छोटा प्रवाह और उच्च दबाव तरल हाइड्रोजन, तरल ऑक्सीजन वितरण |
प्रश्न: क्रायोजेनिक सेंट्रीफ्यूगल पंप कितना न्यूनतम तापमान झेल सकता है?
ए: पारंपरिक मॉडलों की लागू तापमान सीमा -150 डिग्री सेल्सियस से -269 डिग्री सेल्सियस है, और विशेष एलएनजी क्रायोजेनिक केन्द्रापसारक पंपों का रेटेड तापमान प्रतिरोध -162 डिग्री सेल्सियस तक पहुंच सकता है।
प्रश्न: ऊर्ध्वाधर और क्षैतिज क्रायोजेनिक केन्द्रापसारक पंपों के बीच चयन कैसे करें?
ए: ऊर्ध्वाधर बैरल-प्रकार क्रायोजेनिक केन्द्रापसारक पंपों में अच्छा निकास प्रभाव और मजबूत थर्मल इन्सुलेशन प्रदर्शन होता है, और बड़े पैमाने पर एलएनजी वितरण परियोजनाओं के लिए पसंद किया जाता है; क्षैतिज पंप संरचना में कॉम्पैक्ट होते हैं और ज्यादातर छोटे कम दबाव वाले कम तापमान वाले वितरण परिदृश्यों के लिए उपयोग किए जाते हैं।
प्रश्न: क्रायोजेनिक केन्द्रापसारक पंपों में गुहिकायन को प्रभावी ढंग से कैसे रोका जाए?
उत्तर: पर्याप्त इनलेट सक्शन दबाव सुनिश्चित करें, एक मीडियम इंड्यूसर स्थापित करें, और गुहिकायन समस्याओं से प्रभावी ढंग से बचने के लिए इनलेट पाइपलाइन फिल्टर को नियमित रूप से साफ करें।
क्रायोजेनिक सेंट्रीफ्यूगल पंप कम तापमान वाली तरल गैसों की सुरक्षित डिलीवरी के लिए मुख्य उपकरण हैं, जो तरलीकृत प्राकृतिक गैस, हाइड्रोजन ऊर्जा और औद्योगिक गैसों जैसे स्वच्छ ऊर्जा उद्योगों के स्थिर विकास का व्यापक रूप से समर्थन करते हैं। वैश्विक स्वच्छ ऊर्जा मांग की निरंतर वृद्धि के साथ, क्रायोजेनिक केन्द्रापसारक पंपों की बाजार स्थिति और अनुप्रयोग दायरे का विस्तार जारी रहेगा।टेफिकोग्राहकों को उत्कृष्ट क्रायोजेनिक द्रव समाधान प्रदान करने के लिए हमेशा प्रतिबद्ध है। हम खरीदते समय उच्च गुणवत्ता वाली क्रायोजेनिक-प्रतिरोधी सामग्री, कुशल एंटी-कैविटेशन संरचनाओं और कम-नुकसान वाली सीलिंग कॉन्फ़िगरेशन को प्राथमिकता देने की दृढ़ता से अनुशंसा करते हैं।
