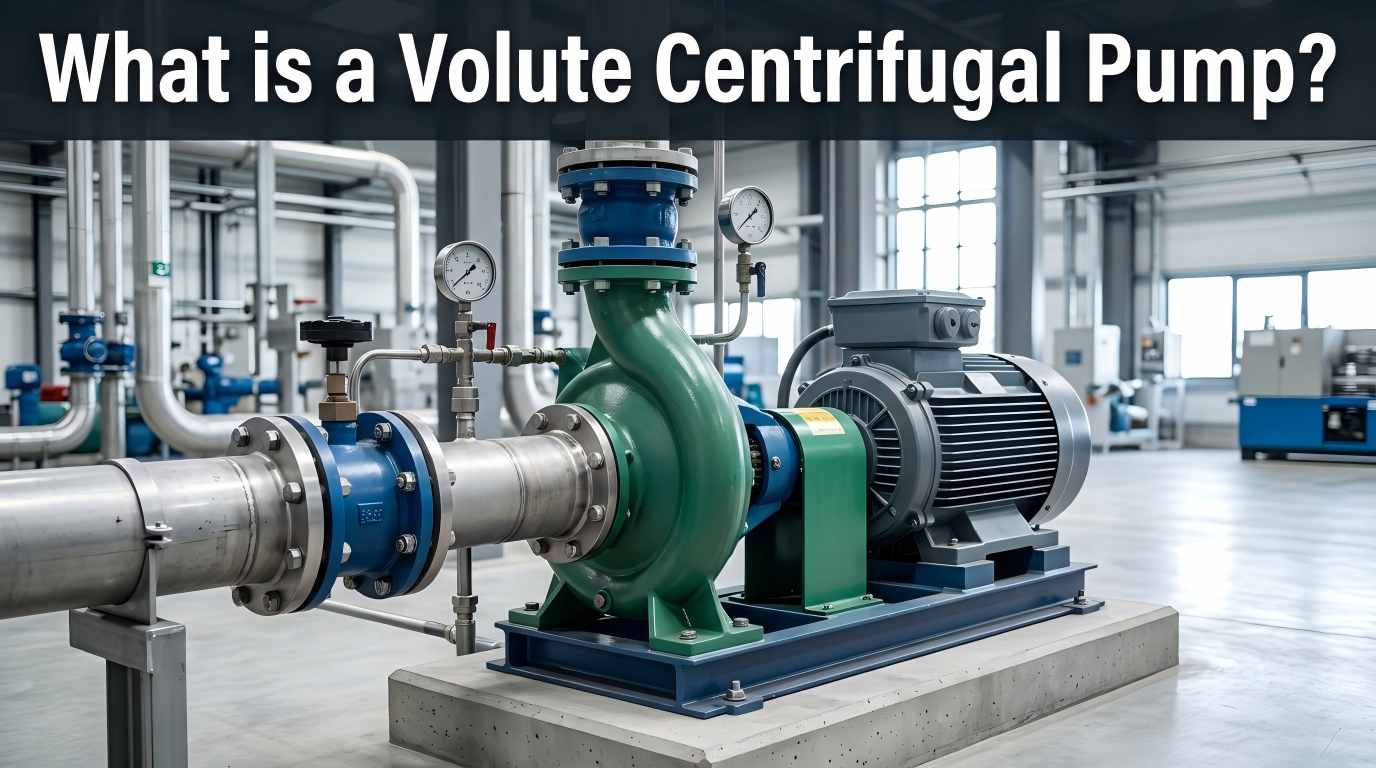

A कुंडलित वक्र केन्द्रापसारक पम्पएक प्रकार का गतिशील पंप है जो एक प्ररित करनेवाला के घूर्णन के माध्यम से यांत्रिक ऊर्जा को हाइड्रोलिक ऊर्जा में परिवर्तित करता है और कुशल द्रव वितरण के लिए एक सर्पिल कुंडलित आवरण पर निर्भर करता है। अन्य प्रकार के केन्द्रापसारक पंपों के विपरीत, इसकी सबसे प्रमुख विशेषता वॉल्यूट-आकार का आवरण (जिसे सर्पिल आवरण के रूप में भी जाना जाता है) है, जो इसे विसारक केन्द्रापसारक पंप जैसे मॉडल से अलग करने वाला मुख्य घटक है। वॉल्यूट सेंट्रीफ्यूगल पंप में मजबूत निर्माण, अपेक्षाकृत कम लागत, शांत संचालन और विश्वसनीय प्रदर्शन होता है, जिसमें जंग और कटाव का न्यूनतम प्रभाव होता है। वे अधिकांश औद्योगिक और नागरिक द्रव वितरण अनुप्रयोगों के लिए पसंदीदा उपकरण हैं।
पंप का स्थिर संचालन विभिन्न घटकों के समन्वय पर निर्भर करता है। मुख्य घटक और उनके कार्य इस प्रकार हैं:
एक क्रॉस-अनुभागीय क्षेत्र के साथ प्ररित करनेवाला के चारों ओर एक सर्पिल कक्ष जो धीरे-धीरे प्ररित करनेवाला आउटलेट से डिस्चार्ज पोर्ट तक बढ़ता है। इसका मुख्य कार्य उच्च गति वाले तरल पदार्थ को इकट्ठा करना, वेग को कम करना और दबाव बढ़ाना है। इसका आकार और आकार सीधे पंप की दक्षता और दबाव को प्रभावित करता है। इसे सिंगल वॉल्यूट (सबसे व्यापक रूप से उपयोग किया जाने वाला) और डबल वॉल्यूट (रेडियल बल को संतुलित करता है और सेवा जीवन बढ़ाता है) में विभाजित किया गया है।
पंप का "हृदय", घुमावदार ब्लेड वाला एक घूमने वाला घटक, पंप शाफ्ट के माध्यम से मोटर से जुड़ा होता है। यह केन्द्रापसारक बल उत्पन्न करने, तरल पदार्थ चूसने और गतिज ऊर्जा प्रदान करने के लिए उच्च गति से घूमता है। ब्लेड पैरामीटर (आकार, मात्रा, कोण) पंप की प्रवाह दर, सिर और दक्षता निर्धारित करते हैं।
पंप शाफ्ट यांत्रिक ऊर्जा को मोटर से प्ररित करनेवाला तक पहुंचाता है। बियरिंग्स पंप शाफ्ट के घूर्णन का समर्थन करते हैं, समाक्षीयता बनाए रखते हैं और घर्षण को कम करते हैं। उच्च तापमान और उच्च दबाव वाली कामकाजी परिस्थितियों के लिए, तेल की गिरावट को रोकने और असर जीवन को बढ़ाने के लिए तेल कूलर की आवश्यकता होती है।
गुहिकायन से बचने के लिए तरल पदार्थ के रिसाव और बाहरी हवा के प्रवेश को रोकता है। सामान्य प्रकारों में यांत्रिक सील और पैकिंग सील शामिल हैं। सहायक सीलिंग सिस्टम के साथ मिलान से विश्वसनीयता में सुधार हो सकता है, और रखरखाव एपीआई 682 मानकों को संदर्भित कर सकता है।
तरल पदार्थ खींचने के लिए सक्शन पोर्ट वॉल्यूट के केंद्र में स्थित होता है; दबावयुक्त तरल पदार्थ पहुंचाने के लिए डिस्चार्ज पोर्ट वॉल्यूट के अंत में होता है। दोनों का आकार और आकृति द्रव प्रतिरोध और पंप दक्षता को प्रभावित करती है।
कार्य प्रक्रिया निरंतर ऊर्जा रूपांतरण है, जिसे 4 मुख्य चरणों में विभाजित किया गया है:
मोटर प्ररित करनेवाला को तेज़ गति से घुमाने के लिए प्रेरित करती है, जिससे प्ररित करनेवाला के केंद्र में कम दबाव वाला क्षेत्र बनता है। दबाव अंतर के तहत द्रव को पंप में चूसा जाता है।
जैसे ही प्ररित करनेवाला लगातार घूमता है, ब्लेड तरल पदार्थ को रेडियल रूप से आगे बढ़ने के लिए प्रेरित करते हैं, जिससे तरल पदार्थ का प्रवाह वेग और गतिज ऊर्जा काफी बढ़ जाती है।
उच्च गति वाला तरल पदार्थ विलेय आवरण में प्रवेश करता है, जहां बढ़ा हुआ प्रवाह मार्ग प्रवाह वेग को कम कर देता है, उच्च दबाव वितरण प्राप्त करने के लिए गतिज ऊर्जा को दबाव ऊर्जा में परिवर्तित करता है।
दबावयुक्त द्रव को डिस्चार्ज पोर्ट के माध्यम से डिस्चार्ज किया जाता है। प्ररित करनेवाला के निरंतर घूमने से, निरंतर वितरण पूरा हो जाता है।
कुंडलित संरचना द्रव प्रवाह विशेषताओं से मेल खाती है, जिससे अशांति हानि कम हो जाती है। डिज़ाइन स्थितियों के तहत दक्षता समान प्रवाह वेग वितरण के साथ 70%-90% तक पहुंच जाती है।
कम मुख्य घटक, प्रक्रिया और स्थापित करने में आसान, कोई जटिल ट्रांसमिशन तंत्र नहीं, कम विफलता दर, इनलेट और आउटलेट चेक वाल्व की कोई आवश्यकता नहीं, और कम रखरखाव लागत।
कामकाजी परिस्थितियों के अनुसार अलग-अलग विशिष्टताओं में डिज़ाइन किया जा सकता है, जो स्वच्छ पानी, सीवेज और रासायनिक मीडिया जैसे विभिन्न तरल पदार्थों के लिए उपयुक्त है, और सामान्य तापमान, उच्च तापमान और उच्च दबाव वाली कामकाजी परिस्थितियों के अनुकूल है।
एकीकृत डिजाइन, छोटे आकार और हल्के वजन, सीमित स्थान परिदृश्यों के लिए उपयुक्त, और मौजूदा वितरण प्रणालियों में एकीकृत करना आसान है।
कम विनिर्माण लागत, घिसे हुए हिस्सों का सुविधाजनक प्रतिस्थापन, कुशल संचालन के माध्यम से ऊर्जा की बचत, बड़े प्रवाह वितरण परिदृश्यों के लिए उपयुक्त।
अपने हाइड्रोडायनामिक फायदों के कारण औद्योगिक द्रव वितरण के लिए वॉल्यूट सेंट्रीफ्यूगल पंप एक विश्वसनीय विकल्प हैं। हालाँकि, उनकी वास्तविक ऊर्जा दक्षता सामग्री चयन और विनिर्माण जैसे विवरणों से प्रभावित होती है। टेफिको सटीक अनुसंधान एवं विकास और सख्त परीक्षण के माध्यम से स्थिर और कुशल द्रव वितरण समाधान विकसित करता है। परामर्श या आदेश देने के लिए आपका स्वागत है:www.teffiko.com
