एपीआई प्लान 53बी फ्लश योजना उच्च दबाव, विषाक्त और ज्वलनशील मीडिया के साथ काम करने की स्थिति में शून्य-रिसाव सील के लिए एक मुख्यधारा बाधा द्रव परिसंचरण और दबाव प्रणाली है, जो एपीआई 682 उद्योग मानक का सख्ती से अनुपालन करती है। कई पंप निर्माता और संचालन एवं रखरखाव इंजीनियर योजना 53ए, 53बी और 53सी के दबाव तर्क को अलग करने में विफल रहते हैं। यह दस्तावेज़ API PLAN 53B फ्लश योजना के कार्य सिद्धांत को पूरी तरह से समझाता है।

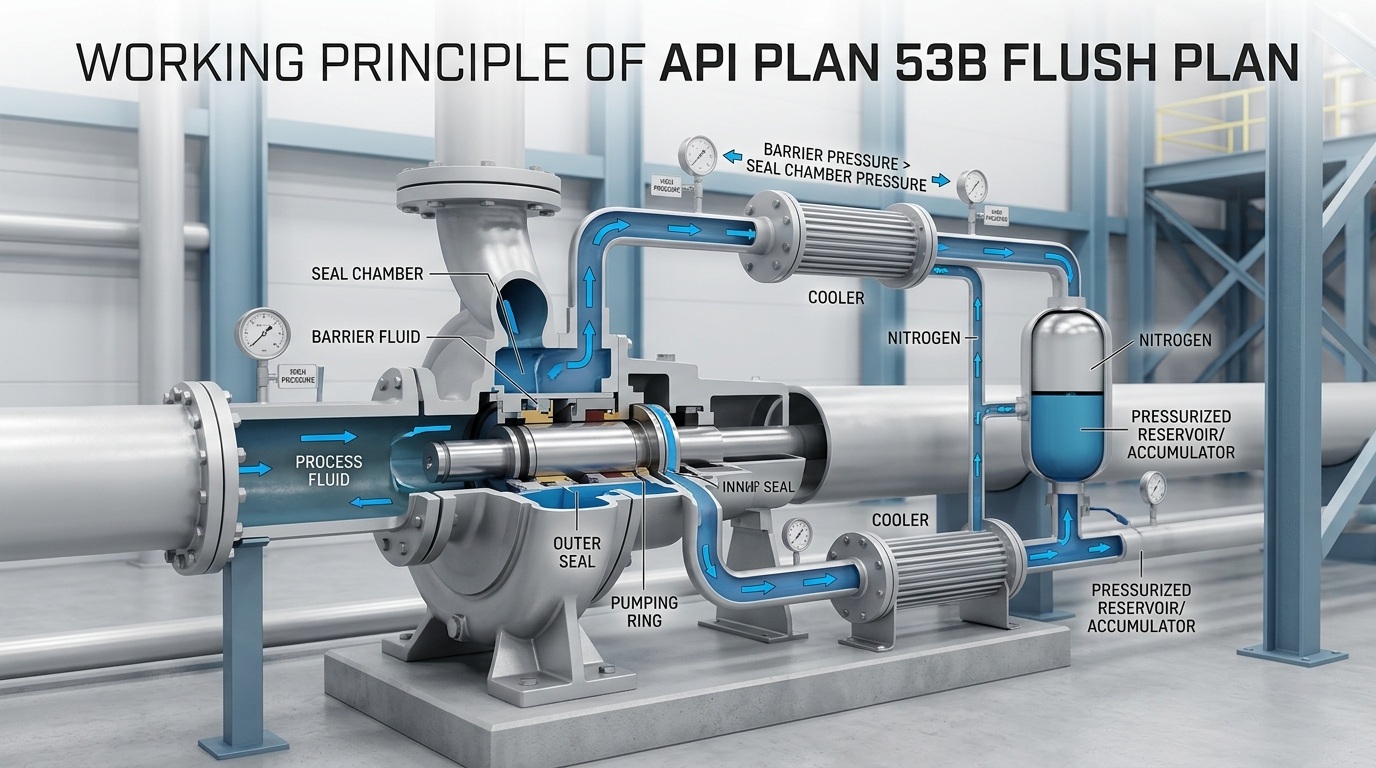

उपकरण स्टार्टअप, शटडाउन और संचालन के पूरे चक्र के साथ संयुक्त, एपीआई प्लान 53बी फ्लश योजना के कार्य सिद्धांत को सटीक रूप से तीन मुख्य चरणों में विभाजित किया जा सकता है: दबाव स्थापना, परिसंचारी शीतलन, रिसाव मुआवजा और निगरानी। पूरी प्रक्रिया उत्कृष्ट स्थिरता के साथ बंद-लूप और स्वचालित तरीके से संचालित होती है।
सिस्टम स्टार्टअप से पहले, सिस्टम दबाव अंशांकन को पूरा करने के लिए संचायक के समर्पित चार्जिंग पोर्ट के माध्यम से मूत्राशय गैस कक्ष में अक्रिय गैस को प्री-चार्ज करें। अवरोध द्रव के समग्र दबाव को पंप सील कक्ष में प्रक्रिया माध्यम के दबाव से 2 ~ 6 किग्रा/सेमी² अधिक होने पर सख्ती से नियंत्रित किया जाता है, ताकि एक विश्वसनीय दबाव अवरोध बनाया जा सके। मूत्राशय की लोचदार बफरिंग विशेषता पर भरोसा करते हुए, सिस्टम बाधा द्रव के मामूली नुकसान के साथ भी थोड़े समय के लिए स्थिर दबाव बनाए रख सकता है, अचानक दबाव ड्रॉप के कारण होने वाली सील विफलता को रोक सकता है और उपकरण स्टार्टअप और संचालन के लिए एक ठोस सुरक्षा नींव रख सकता है।
पंप चालू होने के बाद, अंतर्निर्मित पंपिंग रिंग अवरोधक द्रव को प्रसारित करने के लिए प्रेरित करती है। कम तापमान और उच्च दबाव वाला अवरोधक द्रव गर्मी को दूर करते हुए सील घर्षण जोड़े को चिकनाई देता है। गर्म अवरोधक द्रव ठंडा करने के लिए हीट एक्सचेंजर के माध्यम से बहता है, और फिर एक बंद लूप बनाने के लिए सील कक्ष में लौट आता है। यह नियंत्रित तापमान और दबाव वाला वातावरण प्रभावी ढंग से उच्च तापमान के घिसाव, शुष्क जलने और सील के किनारों पर कोकिंग को रोकता है, और यांत्रिक सील की सेवा जीवन को काफी हद तक बढ़ाता है।
सामान्य उपकरण संचालन के दौरान, अवरोध द्रव का मामूली नुकसान अनिवार्य रूप से होगा क्योंकि थोड़ी मात्रा में अवरोध द्रव आंतरिक सील चेहरे के माध्यम से प्रक्रिया के माध्यम में प्रवेश करता है, जो एक सामान्य घटना है। इस समय, संचायक मूत्राशय के अंदर उच्च दबाव नाइट्रोजन दबाव अंतर के तहत स्वचालित रूप से फैलता है, परिसंचरण सर्किट को फिर से भरने के लिए तरल कक्ष में बाधा तरल पदार्थ को धक्का देता है, ताकि तरल पदार्थ के नुकसान की भरपाई हो सके और मैन्युअल हस्तक्षेप के बिना वास्तविक समय में सिस्टम दबाव को स्थिर किया जा सके।
यदि सील घिसाव तेज हो जाती है या मामूली पाइपलाइन रिसाव होता है, तो बाधा द्रव के अत्यधिक नुकसान के कारण सिस्टम का दबाव निर्धारित सीमा से नीचे गिर जाएगा, और मिलान किया गया दबाव स्विच स्वचालित रूप से अलार्म चालू कर देगा। संचालन और रखरखाव कर्मी रेटेड सिस्टम दबाव को तुरंत बहाल करने और उपकरण के निरंतर और सुरक्षित संचालन को सुनिश्चित करने के लिए द्रव पुनःपूर्ति पोर्ट के माध्यम से स्वच्छ और संगत बाधा द्रव को भर सकते हैं।
53बी प्रणाली के दीर्घकालिक स्थिर संचालन के लिए मानकीकृत संचालन और रखरखाव आवश्यक है। दैनिक कार्य में निम्नलिखित मुख्य बिंदुओं पर ध्यान केंद्रित किया जाएगा:
संक्षेप में, एपीआई प्लान 53बी फ्लश योजना का मूल मूत्राशय संचायक द्वारा स्वतंत्र दबाव स्थिरीकरण में निहित है, जो परिसंचरण शीतलन और क्षतिपूर्ति के लिए तीन-चरण बंद-लूप प्रणाली के साथ संयुक्त है। यह पूर्व-दबाव के माध्यम से एक दबाव अवरोध स्थापित करके, पंपिंग रिंग के माध्यम से मजबूर शीतलन को लागू करके, और संचायक के साथ स्वचालित दबाव मुआवजा और स्थिरीकरण प्राप्त करके डबल मैकेनिकल सील की पूरी तरह से सुरक्षा करता है।
