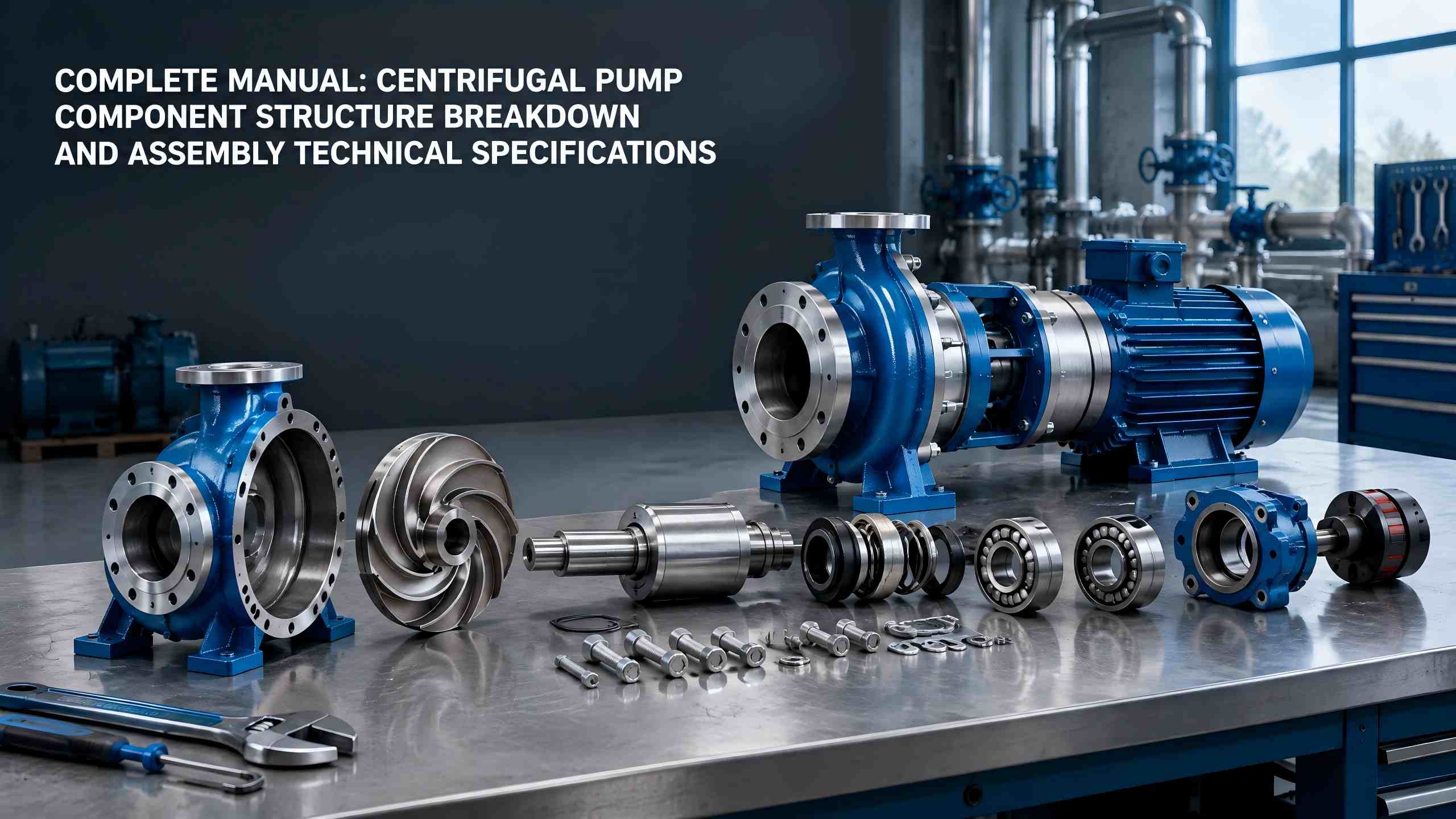

केन्द्रापसारक पम्पऔद्योगिक जल आपूर्ति-जल निकासी, एचवीएसी, रासायनिक द्रव परिवहन, नगरपालिका जल आपूर्ति और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। यह दस्तावेज़ मुख्य घटकों, सील-सुरक्षा असेंबलियों और सहायक सहायक उपकरणों की संरचना और कार्यों को व्यापक रूप से समझाता हैटेफिकोकेन्द्रापसारक पम्प. यह उपयोगकर्ताओं को स्रोत से उपकरण विफलता दर को कम करने में मदद करने के लिए पूर्ण प्री-असेंबली तैयारी, मानक प्रक्रियाएं और तकनीकी आवश्यकताएं भी प्रदान करता है।
सीलिंग और सुरक्षा असेंबली जल पंपों की जकड़न, परिचालन स्थिरता और सेवा जीवन का निर्धारण करती हैं। इनमें मुख्य रूप से सीलिंग तत्व, बियरिंग, बियरिंग हाउसिंग और अन्य हिस्से शामिल हैं, और पानी के रिसाव, असामान्य शोर, कंपन और जब्ती विफलताओं को रोकने के लिए महत्वपूर्ण घटकों के रूप में काम करते हैं।
केन्द्रापसारक पंपों के लिए सामान्य सीलिंग संरचनाएं दो श्रेणियों में आती हैं: यांत्रिक सील और पैकिंग सील। एक यांत्रिक सील में एक घूमने वाली रिंग, स्थिर रिंग, स्प्रिंग्स और सीलिंग रिंग होती हैं। इसके अंतिम चेहरे पहनने के प्रतिरोधी और उच्च तापमान प्रतिरोधी गुणों के साथ लगभग शून्य-रिसाव प्रदर्शन देने के लिए सटीक रूप से फिट होते हैं, जो इसे उच्च दबाव और उच्च गति औद्योगिक परिचालन स्थितियों के लिए उपयुक्त बनाते हैं।
पैकिंग सील सीलिंग के लिए ग्रेफाइट और पीटीएफई के लचीले फिलर्स को अपनाते हैं। सरल संरचना, आसान रखरखाव और कम लागत की विशेषता के कारण, इन्हें ज्यादातर नागरिक जल पंपों और छोटे कम दबाव वाले केन्द्रापसारक पंपों पर लागू किया जाता है। उनका नुकसान ऑपरेशन के दौरान मामूली पानी रिसाव में निहित है, जिसके लिए समय-समय पर कसने या पैकिंग प्रतिस्थापन की आवश्यकता होती है।
बियरिंग्स पंप शाफ्ट के उच्च गति रोटेशन का समर्थन करते हैं, यांत्रिक घर्षण प्रतिरोध को कम करते हैं, और सुचारू, ऑफसेट-मुक्त और घबराहट-मुक्त शाफ्ट संचालन सुनिश्चित करते हैं। बियरिंग हाउसिंग बियरिंग के लिए एक सुरक्षात्मक आवरण के रूप में कार्य करता है। यह बीयरिंगों के लिए निरंतर स्नेहन और गर्मी अपव्यय प्रदान करने के लिए चिकनाई वाले तेल और ग्रीस को आंतरिक रूप से संग्रहीत करता है, ताकि बीयरिंग को ड्राई-ग्राइंडिंग के अधिक गर्म होने, जलने और दौरे से बचाया जा सके।
सहायक असेंबलियाँ सीधे तौर पर द्रव कार्य नहीं करती हैं, फिर भी वे संपूर्ण उपकरणों के सुरक्षित, स्थिर और मानक संचालन की गारंटी देती हैं, और पूर्ण केन्द्रापसारक पंप प्रणाली का एक अनिवार्य हिस्सा बनती हैं।
केन्द्रापसारक पंपों की असेंबली गुणवत्ता परिचालन प्रदर्शन और सेवा जीवन पर सीधा प्रभाव डालती है। गलत असेंबली, मिसिंग पार्ट असेंबली और गैर-अनुपालक असेंबली से बचने के लिए औपचारिक असेंबली से पहले मानकीकृत तैयारी पूरी की जानी चाहिए।
विभिन्न मॉडलों के केन्द्रापसारक पंप संरचना और संयोजन क्रम में थोड़े भिन्न होते हैं। आईएस-टाइप बैक पुल-आउट सेंट्रीफ्यूगल पंप, जिसका सबसे व्यापक अनुप्रयोग है, उद्योग-सार्वभौमिक मानक असेंबली प्रक्रियाओं को अपनाता है। विशिष्ट चरण इस प्रकार हैं:
1. बीयरिंग असेंबलियों को इकट्ठा करें: पंप शाफ्ट पर निर्दिष्ट स्थानों पर सटीक रूप से बीयरिंग स्थापित करें, यह सुनिश्चित करते हुए कि बीयरिंग पूरी तरह से बैठे हैं और लचीले ढंग से घूमते हैं।
2. पंप शाफ्ट असेंबली को असेंबल करें: पंप शाफ्ट को असेंबल बियरिंग्स के साथ पंप केसिंग में पूरी तरह से फिट करें, जिससे जाम हुए बिना सुचारू रोटेशन सुनिश्चित हो सके।
3. पंप आवरण और फ्रेम को जकड़ें: पूरे पंप आवरण को उपकरण फ्रेम पर माउंट और सुरक्षित करें, यह सुनिश्चित करते हुए कि पंप बॉडी क्षैतिज, दृढ़ और डगमगाने से मुक्त है।
4. पंप कवर और प्ररित करनेवाला स्थापित करें: पंप कवर को पंप-शाफ्ट स्थिति में पहले से फिट करें, फिर मजबूत प्ररित करनेवाला माउंटिंग और समान मंजूरी की गारंटी के लिए प्ररित करनेवाला को जकड़ें।
5. पूरी इकाई को एकीकृत और जकड़ें: पंप कवर और पंप आवरण को सटीक रूप से बट और लॉक करें, फिर पूरे पंप बॉडी को उपकरण बेस पर सुरक्षित करें।
6. उपस्थिति परिष्करण: पूरी इकाई से मलबा और दाग साफ करें, उपस्थिति अखंडता का निरीक्षण करें और समग्र साफ-सफाई का काम पूरा करें।
7. युग्मन संरेखण और अंशांकन: मोटर और पंप-बॉडी कपलिंग की पूर्ण स्थापना, ट्रांसमिशन सटीकता सुनिश्चित करने के लिए समाक्षीयता सुधार करें।
योग्य उपकरण संचालन सुनिश्चित करने के लिए तकनीकी मानकों के अनुसार असेंबली पूर्ण होने पर सख्त निरीक्षण और स्वीकृति आयोजित की जानी चाहिए। मुख्य स्वीकृति मानदंड नीचे सूचीबद्ध हैं:
केन्द्रापसारक पम्प घटक उपकरण संचालन की नींव रखते हैं। इम्पेलर्स, पंप केसिंग, पंप शाफ्ट, सीलिंग तत्व, बीयरिंग और अन्य भाग संबंधित कार्य करते हैं और पंप प्रदर्शन और सेवा जीवन का निर्धारण करते हुए एक दूसरे के साथ सहयोग करते हैं। इस बीच, मानकीकृत प्री-असेंबली तैयारी, अनुपालन असेंबली अनुक्रम और कड़े असेंबली स्वीकृति मानक उपकरण विफलताओं से बचने, परिचालन दक्षता को बढ़ावा देने और उपकरण सेवा जीवन का विस्तार करने की कुंजी हैं। के घटक संरचना और संयोजन तकनीकों में निपुणताटेफिकोकेन्द्रापसारक पंप उपकरण संचालन-रखरखाव, स्थापना-कमीशनिंग और दोष समस्या निवारण के लिए आवश्यक आधारभूत कार्य के रूप में कार्य करता है।
