कैसे एक पंप प्रकार स्पेक्ट्रम आरेख पढ़ने के लिए: एक चरण-दर-चरण गाइड

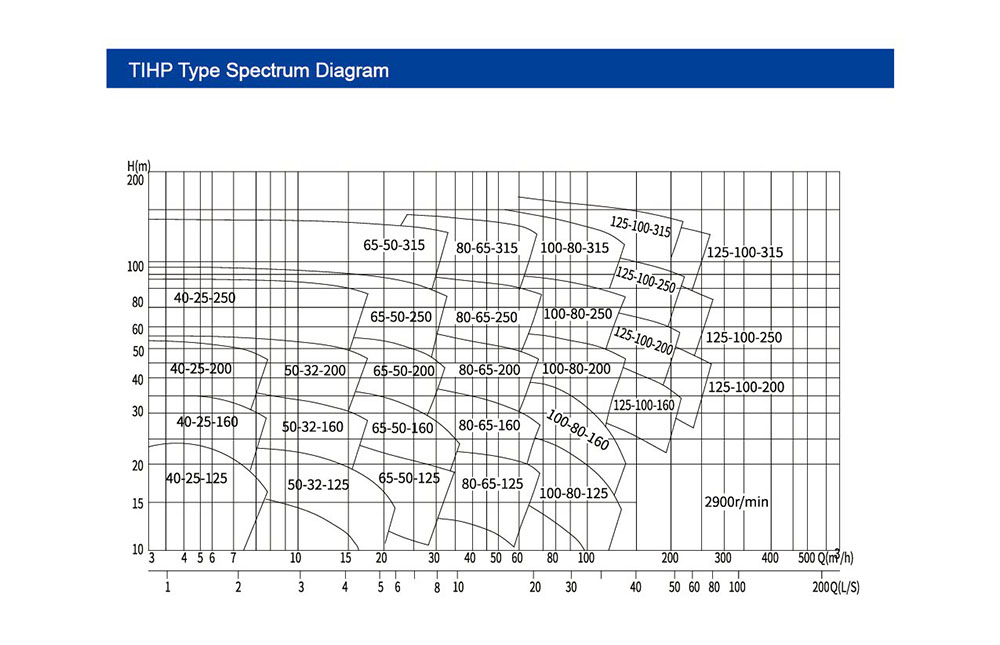

Ⅰ. इस पंप प्रकार स्पेक्ट्रम आरेख को पढ़ने के लिए

1। कुल्हाड़ी की व्याख्या

• क्षैतिज अक्ष (एक्स-अक्ष): प्रति घंटे क्यूबिक मीटर (m k/h) में प्रवाह दर (q) का प्रतिनिधित्व करता है, बाएं से दाएं तक बढ़ता है।
• ऊर्ध्वाधर अक्ष (y- अक्ष): मीटर (एम) में सिर (एच) का प्रतिनिधित्व करता है, नीचे से ऊपर तक बढ़ता है।

Ⅱ। वक्र और क्षेत्र

आरेख में कई घटता और क्षेत्र शामिल हैं, प्रत्येक एक विशिष्ट पंप मॉडल का प्रतिनिधित्व करता है। उदाहरण के लिए, "40-25-125" और "50-32-160" विभिन्न पंप मॉडल को दर्शाते हैं।

• घटता के भीतर अंक: एक वक्र पर प्रत्येक बिंदु एक विशिष्ट प्रवाह दर पर मॉडल के सिर मूल्य को इंगित करता है। उदाहरण के लिए, "40-25-125" क्षेत्र के भीतर, बिंदुओं की एक श्रृंखला इस मॉडल के लिए विभिन्न प्रवाह दरों पर सिर दिखाती है।

Ⅲ। मुख्य चरण: कार्य बिंदु और चयन

1. आवश्यक पैरामीटर निर्धारित करें: डिजाइन प्रवाह दर (Q₀) और डिज़ाइन हेड (H () को स्पष्ट करें। उदाहरण के लिए, एक कारखाने को 80 मीटर सिर पर 100 m g/h परिवहन के लिए एक पंप की आवश्यकता होती है।
2. कार्य बिंदु का पता लगाएँ: X- अक्ष पर Q₀ खोजें और y- अक्ष पर H₀; उनका चौराहा काम करने का बिंदु है। यदि बिंदु एक मॉडल के बहुभुज क्षेत्र के भीतर आता है, तो वह मॉडल सैद्धांतिक रूप से आवश्यकता को पूरा करता है।
3. उदाहरण: Q = 80 m and/h और h = 80 m के लिए, जांचें कि क्या बिंदु उपयुक्तता का आकलन करने के लिए "100-80-250" जैसे क्षेत्रों के भीतर स्थित है।

उच्च-दक्षता वाले क्षेत्र को प्राथमिकता दें: यदि किसी क्षेत्र में सघन वक्र या छायांकन (कुछ आरेखों में चिह्नित) है, तो यह उच्च दक्षता सीमा (दक्षता%80%) को इंगित करता है। उन मॉडलों का चयन करें जिनके कामकाजी बिंदु इष्टतम ऊर्जा बचत के लिए इस क्षेत्र के भीतर आते हैं।

Ⅳ। घूर्णी गति और अतिरिक्त जानकारी

नीचे-दाएं कोने में संकेतन "2900 आर/मिनट" इस स्पेक्ट्रम (मोटर-चालित पंपों के लिए मानक गति) में पंपों की रेटेड गति को दर्शाता है। अलग -अलग गति (जैसे, 1450 आर/मिनट) के लिए, प्रदर्शन को परिवर्तित करने के लिए समानता कानून का उपयोग करें:

• प्रवाह दर गति के लिए आनुपातिक है।
• सिर गति के वर्ग के लिए आनुपातिक है।

Ⅴ। त्वरित चयन तर्क

1. क्यू और एच आवश्यकताओं की पहचान करें, फिर संबंधित मॉडल क्षेत्र का पता लगाएं।
2. ज़ोन सेंटर (उच्च दक्षता क्षेत्र) के पास काम करने वाले बिंदुओं के साथ मॉडल को प्राथमिकता दें।
3. साइट पाइपलाइनों के साथ संगतता सुनिश्चित करने के लिए मॉडल के इनलेट/आउटलेट व्यास (जैसे, 40, 50 मिमी) पर ध्यान दें।

Ⅵ। टेफिको पंप के बारे में

सारांश में, टेफिको की 5 वीं पीढ़ी के TIHP पंप प्रकार के स्पेक्ट्रम आरेख में प्रवाह-हेड निर्देशांक, मॉडल ज़ोन और प्रदर्शन घटता के माध्यम से लागू काम करने की स्थिति और उच्च दक्षता वाले क्षेत्रों को स्पष्ट करता है। आप जल्दी से ज़ोन से मिलान करके मॉडल का चयन कर सकते हैं। वक्र व्याख्या, काम करने की स्थिति अनुकूलन, या अनुकूलित समाधान के बारे में प्रश्नों के लिए, टेफिको की पेशेवर तकनीकी टीम सटीक चयन मार्गदर्शन, प्रदर्शन सिमुलेशन और स्थापना समर्थन प्रदान करती है। मिलने जानाwww.teffiko.comया ईमेलsales@teffiko.comऔद्योगिक द्रव परिवहन का अनुकूलन करने के लिए।
