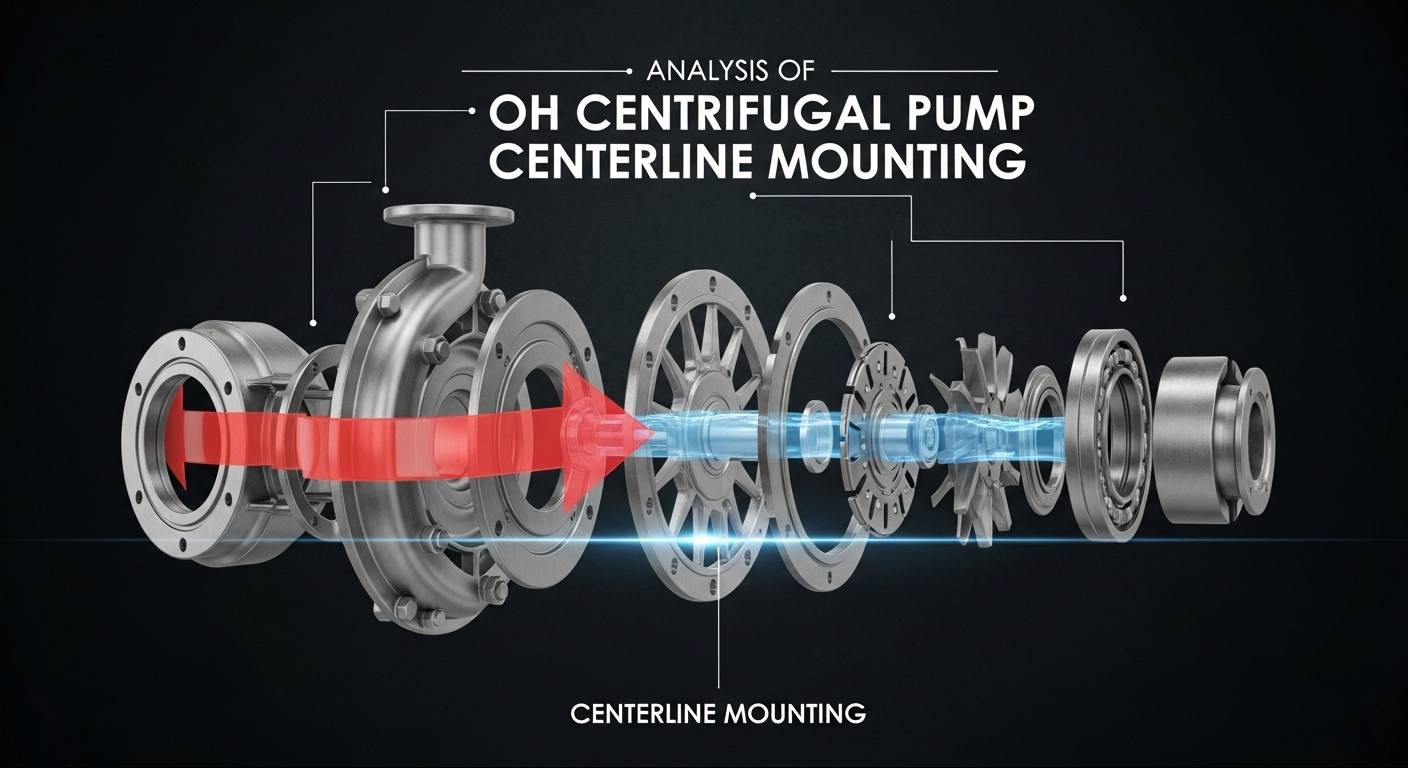

पेट्रोकेमिकल और उच्च तापमान द्रव स्थानांतरण जैसी कठोर कामकाजी परिस्थितियों में, की स्थिरताओह केन्द्रापसारक पंप(एपीआई 610 मानकों का अनुपालन) महत्वपूर्ण है। कोर माउंटिंग विधि के रूप में, हेवी-ड्यूटी OH2/OH3 पंप मॉडल में सेंटरलाइन माउंटिंग का व्यापक रूप से उपयोग किया जाता है। इस डिज़ाइन को क्या विशिष्ट बनाता है?
रिफाइनरी के पंप क्षेत्र नवीकरण स्थल पर, मैंने तकनीशियनों को ओएच1 और ओएच2 पंपों के बीच बढ़ते अंतर की तुलना करते देखा: ओएच1 पंप आवरण के नीचे पैरों के माध्यम से तय किया गया है, जबकि ओएच2 पंप का निकला हुआ किनारा सीधे बेस प्लेट पर संदर्भ रेखा के साथ संरेखित है - यह सेंटरलाइन माउंटिंग का एक सीधा अभिव्यक्ति है। यह संरचनात्मक डिज़ाइन एपीआई 610 मानकों द्वारा स्पष्ट रूप से आवश्यक है और उच्च तापमान और उच्च दबाव वाले वातावरण में परिचालन चुनौतियों को प्रभावी ढंग से संबोधित कर सकता है।
तापीय विस्तार की समस्या को हल करने में कुंजी निहित है। जब पंप उच्च तापमान वाले मीडिया (जैसे 200-400 ℃ पर गर्म तेल) को स्थानांतरित करता है, तो आवरण और शाफ्ट विस्तार और विरूपण से गुजरेंगे। पारंपरिक फुट माउंटिंग से पंप शाफ्ट और मोटर शाफ्ट के बीच गलत संरेखण होने का खतरा होता है, जिससे कंपन, सील रिसाव और यहां तक कि बीयरिंग को भी नुकसान होता है। सेंटरलाइन माउंटिंग, केंद्रीय अक्ष को ठीक करके, थर्मल विस्तार को समरूपता की धुरी के साथ समान रूप से वितरित करने की अनुमति देता है, जिससे संरेखण स्थिरता बनी रहती है। उदाहरण के लिए, एक रिफाइनरी में एक बार 380℃ पर गर्म तेल स्थानांतरित करने के केवल तीन महीने बाद एक फुट-माउंटेड पंप में सील रिसाव का अनुभव हुआ; डिस्सेम्बली से पंप शाफ्ट और मोटर शाफ्ट के बीच 0.2 मिमी ऑफसेट का पता चला। सेंटरलाइन माउंटिंग पर स्विच करने के बाद, समान समस्याएँ फिर कभी नहीं हुईं।
व्यावहारिक संचालन और रखरखाव में, ये फायदे केवल सैद्धांतिक नहीं हैं बल्कि वास्तव में परेशानियों को कम कर सकते हैं:
विशिष्ट अनुप्रयोग:
मुख्य बढ़ते चरण:
① नींव कंपन प्रतिरोध सुनिश्चित करने के लिए बेस प्लेट को ग्राउट और फिक्स किया जाना चाहिए;
② पंप शाफ्ट और मोटर शाफ्ट को विचलन ≤0.05 मिमी/मीटर के साथ कैलिब्रेट करने के लिए लेजर संरेखण उपकरण का उपयोग करें;
③ आधार के सूक्ष्म विरूपण के प्रभाव को खत्म करने के लिए निकला हुआ किनारा पर मुआवजा गैसकेट स्थापित करें;
④ स्थापना और पहले थर्मल चक्र के बाद संरेखण स्थिति की दोबारा जाँच करें।
सेंटरलाइन माउंटिंग केवल एक साधारण फिक्सिंग विधि नहीं है, बल्कि हेवी-ड्यूटी पंपों के परिचालन संबंधी समस्या बिंदुओं को संबोधित करने के लिए डिज़ाइन किया गया एक व्यवस्थित समाधान है। थर्मल विस्तार नियंत्रण से लेकर रखरखाव सुविधा तक, इसका मूल्य पंप के पूरे जीवन चक्र तक चलता है। औद्योगिक परिदृश्यों के लिए दीर्घकालिक स्थिर संचालन की आवश्यकता होती है, इसके अनुरूप सेंटरलाइन माउंटिंग योजना का चयन करनाएपीआई 610उत्पादन निरंतरता सुनिश्चित करने के लिए मानक एक महत्वपूर्ण निर्णय है।
यदि आपको यह सामग्री उपयोगी लगी, तो बेझिझक इसका अनुसरण करेंटेफिको-हम आपके संचालन का समर्थन करने के लिए नवीनतम उद्योग अंतर्दृष्टि, तकनीकी गाइड और पंप एप्लिकेशन केस जारी करते रहेंगे! वैयक्तिकृत सलाह या उत्पाद संबंधी पूछताछ के लिए, हमारी टीम से संपर्क करने में संकोच न करें।
