ए की ज्यामितीय सक्शन लिफ्ट एचजी की गणनाकेंद्रत्यागी पम्पपंप स्थापना डिज़ाइन में एक मुख्य प्रक्रिया है। यह सीधे निर्धारित करता है कि क्या गुहिकायन होगा, क्या पंप स्थिर रूप से पानी खींच सकता है, और क्या यह लंबे समय तक कुशलता से काम कर सकता है। अपर्याप्त जल उत्पादन, तेज शोर और कंपन, प्ररित करनेवाला क्षति, और बार-बार उपकरण विफलता जैसे कई दोष अनिवार्य रूप से ज्यामितीय सक्शन लिफ्ट एचजी या अत्यधिक स्थापना ऊंचाई की गलत गणना से उत्पन्न होते हैं।

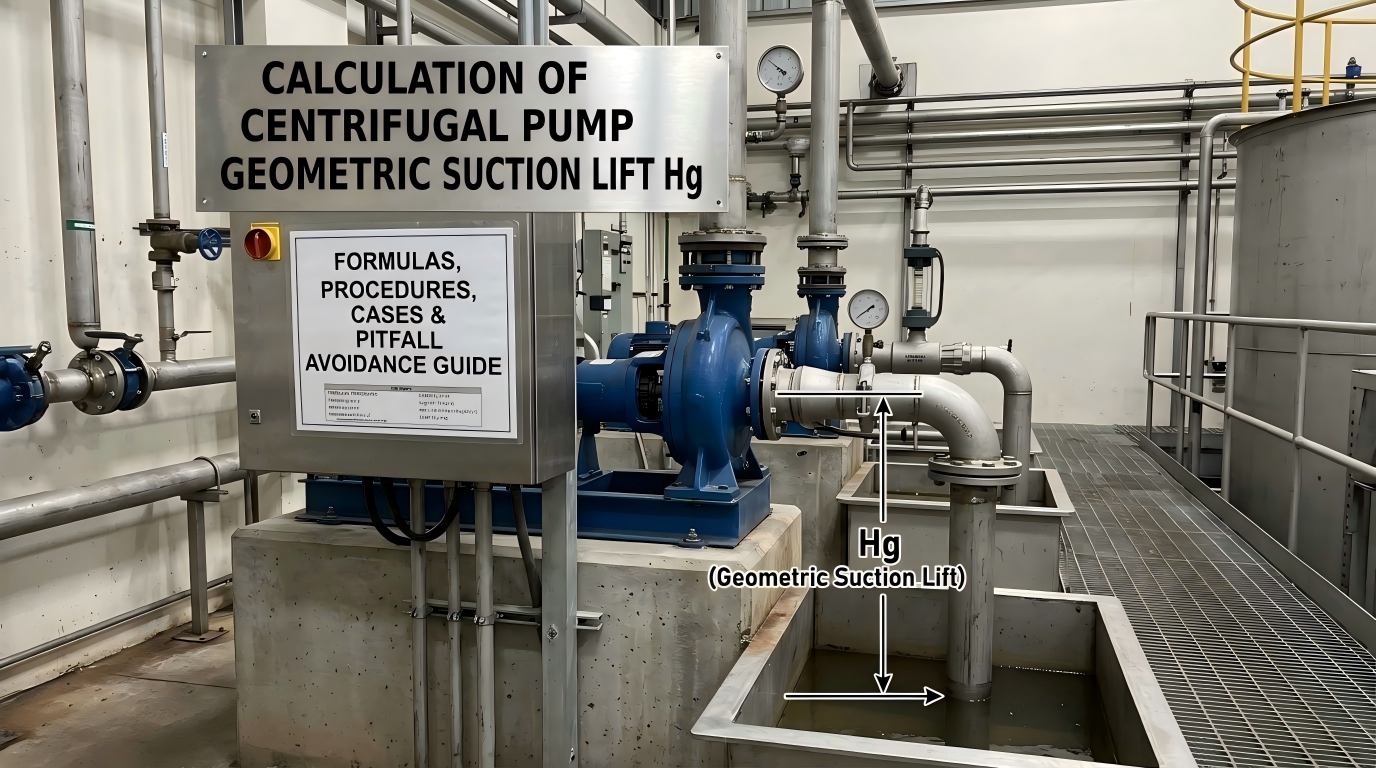

एक केन्द्रापसारक पंप की ज्यामितीय सक्शन लिफ्ट एचजी, पंप प्ररित करनेवाला की केंद्र रेखा और सक्शन टैंक की तरल सतह के बीच ऊर्ध्वाधर ऊंचाई के अंतर को संदर्भित करती है, जिसे मीटर (एम) में मापा जाता है। यह पंप की तरल चूषण क्षमता का आकलन करने और गुहिकायन को रोकने के लिए एक मुख्य नियंत्रण पैरामीटर के रूप में कार्य करता है।
सामान्य उद्योग स्थापना निर्णय मानदंड:
संक्षेप में, Hg को मनमाने ढंग से इंस्टॉलेशन आयाम के रूप में सेट नहीं किया जा सकता है। इसे सटीक गणना और कार्यशील स्थिति सुधार के माध्यम से प्राप्त किया जाना चाहिए, जो सुरक्षित, दीर्घकालिक और स्थिर पंप संचालन के लिए एक अनिवार्य सूचकांक के रूप में कार्य करता है।
पंप एचजी की गणना पंप निर्माताओं द्वारा मापे गए दो प्रमुख मापदंडों पर निर्भर करती है, जो शुरुआती लोगों के लिए सबसे भ्रमित करने वाली अवधारणाएं भी हैं।
स्वीकार्य सक्शन लिफ्ट एचएस पंप इनलेट दबाव पी₁ पर अधिकतम स्वीकार्य वैक्यूम डिग्री को संदर्भित करता है, जो सीधे केन्द्रापसारक पंप की तरल चूषण क्षमता को दर्शाता है।
मुख्य नियम: Hs का मान सैद्धांतिक गणना से प्राप्त नहीं होता है; इसे पंप निर्माताओं द्वारा प्रयोगात्मक रूप से मापा जाता है और इंजीनियरिंग कर्मियों के संदर्भ के लिए पंप कैटलॉग और नेमप्लेट में सूचीबद्ध किया जाता है।
निर्माताओं द्वारा निर्दिष्ट मानक परीक्षण स्थितियाँ: मानक Hs मान को 1.013×10⁵ Pa के मानक वायुमंडलीय दबाव के तहत 20°C स्वच्छ पानी के लिए कैलिब्रेट किया जाता है। एक बार साइट पर ऊंचाई, पानी का तापमान या संप्रेषित माध्यम में परिवर्तन होने पर, कार्यशील स्थिति रूपांतरण किया जाना चाहिए। कैटलॉग मापदंडों के सीधे अनुप्रयोग से गंभीर गणना त्रुटियाँ हो सकती हैं।
नेट पॉजिटिव सक्शन हेड Δh, जिसे आवश्यक नेट पॉजिटिव सक्शन हेड एनपीएसएचआर भी कहा जाता है, का उपयोग ज्यादातर तेल पंपों और उच्च-सटीक औद्योगिक पंपों की स्थापना ऊंचाई की गणना के लिए किया जाता है। यह पंप के तरल सक्शन के लिए स्वीकार्य वैक्यूम डिग्री का प्रतिनिधित्व करता है, यानी, मीटर की इकाई के साथ पंप की अंतिम स्वीकार्य स्थापना ऊंचाई।
एचएस मापदंडों के अनुरूप, कैटलॉग में सूचीबद्ध एनपीएसएचआर का परीक्षण माध्यम के रूप में 20 डिग्री सेल्सियस साफ पानी के साथ किया जाता है। तेल, रासायनिक तरल पदार्थ और अन्य विशेष मीडिया को संप्रेषित करते समय अलग से सुधार की आवश्यकता होती है।
ऑन-साइट इंजीनियरिंग उपयोग के लिए सरलीकृत सक्शन लिफ्ट अनुमान सूत्र:
सक्शन लिफ्ट = मानक वायुमंडलीय दबाव जल स्तंभ (10.33 मीटर) - आवश्यक एनपीएसएचआर Δh - सुरक्षा मार्जिन (0.5 मीटर)
मानक वायुमंडलीय दबाव 10.33 मीटर की वैक्यूम पाइपलाइन ऊंचाई का समर्थन कर सकता है। काम की परिस्थितियों में उतार-चढ़ाव के कारण होने वाली तात्कालिक गुहिकायन से बचने के लिए 0.5-मीटर सुरक्षा मार्जिन एक व्यापक रूप से अपनाया गया उद्योग मानक है।
ऑन-साइट इंजीनियरिंग के लिए, फ़ार्मुलों को उपकरण प्रकार और गणना परिदृश्यों के आधार पर सटीक गणना फ़ार्मुलों और त्वरित अनुमान फ़ार्मुलों में विभाजित किया जाता है, जो सभी स्वच्छ जल पंपों, तेल पंपों और रासायनिक पंपों पर लागू होते हैं।
एचजी = (पीए - पीवी) / ρजी - एनपीएसएचआर - एचडब्ल्यू
यह फॉर्मूला अधिकांश केन्द्रापसारक पंपों के लिए सटीक गणना पर लागू होता है और डिजाइन संस्थानों और निर्माण टीमों के लिए पसंदीदा फॉर्मूला है।
Hg = Hs1 - hw
एचएस1 का मतलब वास्तविक कामकाजी परिस्थितियों के लिए सही की गई स्वीकार्य सक्शन लिफ्ट है; hw सक्शन पाइपलाइन के कुल हेड लॉस को दर्शाता है। वेग शीर्ष नगण्य होने पर यह सूत्र सीधे लागू किया जा सकता है।
एचजी = 10.33 − Δएच − 0.5
समय दक्षता के लिए त्वरित ऑन-साइट सत्यापन, उपकरण निरीक्षण और प्रारंभिक योजना डिजाइन के लिए उपयुक्त।
पैरामीटर परिभाषाएँ:
निर्माताओं द्वारा प्रदान किए गए कैटलॉग एचएस मान केवल मानक वायुमंडलीय दबाव के तहत 20 डिग्री सेल्सियस साफ पानी पर लागू होते हैं। जब साइट पर काम करने की स्थितियाँ भिन्न होती हैं तो रूपांतरण अनिवार्य है, एक ऐसा लिंक जहां 90% इंजीनियरिंग कर्मी गलतियाँ करते हैं।
एचएस1 = एचएस + हा − 10.33 − एचवी + 0.24
दो-चरणीय रूपांतरण आवश्यक है:
चरण 1: Hs1 प्राप्त करने के लिए उपरोक्त स्वच्छ जल सूत्र के साथ कैटलॉग Hs मान को सही करें।
चरण 2: माध्यम से मेल खाने वाले समतुल्य स्वीकार्य सक्शन लिफ्ट प्राप्त करने के लिए विशेष माध्यम के घनत्व, चिपचिपाहट और वाष्पीकरण विशेषताओं के आधार पर एचएस1 पर द्वितीयक सुधार करें, फिर गणना विचलन के कारण होने वाले उपकरण दोषों से बचने के लिए परिणाम को एचजी गणना सूत्र में प्रतिस्थापित करें।
दी गई शर्तें: एक केन्द्रापसारक पंप का आवश्यक एनपीएसएचआर Δh = 4.0 मीटर, मानक कामकाजी परिस्थितियों में माध्यम साफ पानी है।
गणना प्रक्रिया:
सक्शन लिफ्ट = 10.33 − 4.0 − 0.5 = 5.83 मीटर
निष्कर्ष: इस पंप की सुरक्षित स्थापना ऊंचाई 5.83 मीटर से कम होनी चाहिए।
दी गई स्थितियाँ: कैटलॉग स्वीकार्य सक्शन लिफ्ट Hs = 5.7 मीटर, कुल सक्शन पाइपलाइन प्रतिरोध hw = 1.5 mH₂O, स्थानीय वायुमंडलीय दबाव = 9.81×10⁴ Pa, वेग शीर्ष पर ध्यान नहीं दिया गया। क्रमशः 20°C स्वच्छ पानी और 80°C गर्म पानी के लिए स्वीकार्य ज्यामितीय सक्शन लिफ्ट की गणना करें।
स्थानीय वायुमंडलीय दबाव निर्माता की मानक परीक्षण स्थिति के करीब है, इसलिए एचएस सुधार की आवश्यकता नहीं है।
एचजी = एचएस - एचडब्ल्यू = 5.7 - 1.5 = 4.2 मीटर
निष्कर्ष: 20 डिग्री सेल्सियस स्वच्छ पानी के लिए, सुरक्षित संचालन के लिए पंप स्थापना की ऊंचाई 4.2 मीटर से अधिक नहीं होनी चाहिए।
उच्च तापमान वाले पानी के लिए एचएस सुधार अनिवार्य है। लुकअप तालिका डेटा: 80°C पानी का संतृप्त वाष्प दबाव = 47.4 kPa, संगत Hv = 4.83 mH₂O; स्थानीय वायुमंडलीय दबाव Ha ≈ 10 mH₂O.
एचएस1 = 5.7 + 10 - 10.33 - 4.83 + 0.24 = 0.78 मीटर
स्थापना ऊंचाई की गणना करने के लिए संशोधित Hs1 को प्रतिस्थापित करें:
एचजी = एचएस1 - एचडब्ल्यू = 0.78 - 1.5 = -0.72 मीटर
मुख्य निष्कर्ष: एक नकारात्मक एचजी मान का मतलब है कि इस उच्च तापमान वाली कामकाजी स्थिति के तहत सक्शन लिफ्ट स्थापना निषिद्ध है; फ्लड सक्शन स्थापना अनिवार्य है। पंप बॉडी टैंक की तरल सतह से कम से कम 0.72 मीटर नीचे होनी चाहिए, अन्यथा गंभीर गुहिकायन और सक्शन की हानि होगी।
इन मुख्य कारकों में महारत हासिल करने से इंस्टॉलेशन योजनाओं का त्वरित अनुकूलन और गुहिकायन दोषों की मूल-कारण रोकथाम की अनुमति मिलती है:
ऊंचाई और पानी के तापमान में सुधार के बिना मूल कैटलॉग एचएस और एनपीएसएचआर मापदंडों का प्रत्यक्ष उपयोग, जिससे गणना परिणाम पूरी तरह से विकृत हो गए।
सक्शन पाइपलाइन हेड लॉस की उपेक्षा, केवल सैद्धांतिक गणनाओं पर निर्भर रहना, जिसके परिणामस्वरूप अत्यधिक वास्तविक स्थापना ऊंचाई और पंप गुहिकायन होता है।
कोई सुरक्षा मार्जिन आरक्षित नहीं, गणना की गई सीमा मूल्य पर स्थापना। पाइपलाइन स्केलिंग या काम करने की स्थिति में उतार-चढ़ाव के तुरंत बाद गुहिकायन होता है।
नकारात्मक एचजी मानों द्वारा इंगित बाढ़ वाली सक्शन आवश्यकता को नजरअंदाज करते हुए, उच्च तापमान वाले मीडिया और उच्च ऊंचाई वाले अनुप्रयोगों के लिए जबरन सक्शन लिफ्ट स्थापना।
द्वितीयक माध्यम सुधार के बिना तेल और रासायनिक मीडिया पर स्वच्छ जल फ़ॉर्मूले का सीधा अनुप्रयोग।
नकारात्मक एचजी का मतलब है कि पंप सक्शन लिफ्ट इंस्टॉलेशन के माध्यम से तरल नहीं खींच सकता है। वायु अंतर्ग्रहण और गुहिकायन जोखिमों को पूरी तरह से खत्म करने के लिए पंप इनलेट सेंटरलाइन को सक्शन टैंक तरल सतह के नीचे स्थित करने के साथ बाढ़ वाले सक्शन लेआउट की आवश्यकता होती है। इस लेआउट का व्यापक रूप से उच्च तापमान वाले पानी, रासायनिक तरल परिवहन और उच्च ऊंचाई वाले अनुप्रयोगों के लिए उपयोग किया जाता है।
कैटलॉग एचएस मान प्रायोगिक डेटा हैं जो केवल मानक वायुमंडलीय दबाव के तहत 20 डिग्री सेल्सियस साफ पानी के लिए कैलिब्रेट किए गए हैं। साइट पर ऊंचाई, पानी के तापमान या संप्रेषित माध्यम में कोई भी बदलाव तरल वाष्प दबाव और वायुमंडलीय दबाव को बदल देता है, जिससे गणना के लिए एचएस का उपयोग करने से पहले काम करने की स्थिति में रूपांतरण अनिवार्य हो जाता है।
एक बड़ा आवश्यक एनपीएसएचआर Δh कमजोर एंटी-कैविटेशन प्रदर्शन और कम स्वीकार्य स्थापना ऊंचाई से मेल खाता है। एक छोटा एनपीएसएचआर बेहतर तरल चूषण क्षमता और उच्च स्वीकार्य स्थापना ऊंचाई प्रदान करता है।
ऑन-साइट अनिश्चितताओं में पानी के तापमान में उतार-चढ़ाव, पाइपलाइन स्केलिंग, प्रवाह भिन्नता और दबाव विचलन शामिल हैं। आरक्षित 0.5 मीटर सुरक्षा मार्जिन तात्कालिक गुहिकायन को रोकता है और दीर्घकालिक स्थिर उपकरण संचालन सुनिश्चित करता है।
दो मुख्य मापदंडों पर केन्द्रापसारक पंप ज्यामितीय सक्शन लिफ्ट एचजी केंद्रों की गणना: स्वीकार्य सक्शन लिफ्ट एचएस और आवश्यक एनपीएसएचआर Δएच। त्वरित अनुमान मानक कामकाजी परिस्थितियों के लिए काम करता है, जबकि गैर-मानक परिदृश्यों के लिए पानी के तापमान, ऊंचाई और माध्यम के लिए सुधार अनिवार्य है। एचजी का सकारात्मक या नकारात्मक मूल्य सीधे यह निर्धारित करता है कि सक्शन लिफ्ट या बाढ़ वाले सक्शन इंस्टॉलेशन को अपनाया गया है या नहीं, जो पंप गुहिकायन, असामान्य शोर, अपर्याप्त जल उत्पादन और प्ररित करनेवाला क्षति से बचने की कुंजी के रूप में कार्य करता है। इंजीनियरिंग अनुप्रयोगों के लिए, बिना सुधारे कैटलॉग मापदंडों का सीधा उपयोग और सैद्धांतिक सीमा मूल्य पर स्थापना सख्त वर्जित है। कुशल, स्थिर और दीर्घकालिक पंप संचालन की गारंटी के लिए ऑन-साइट कार्यशील स्थिति सुधार और आरक्षित सुरक्षा मार्जिन के साथ सटीक गणना की आवश्यकता होती है।
-
