औद्योगिक क्षेत्र में वर्षों तक काम करने के बाद, मैं यह बात निश्चितता के साथ कह सकता हूँप्रगतिशील गुहा पंप(रोटर-स्टेटर पंप, एक्सेंट्रिक स्क्रू पंप के रूप में भी जाना जाता है) द्रव स्थानांतरण के लिए पूर्ण "स्टेपल" हैं। सकारात्मक विस्थापन पंपों के रूप में, वे विशेष रूप से चिपचिपे तरल पदार्थ, संक्षारक पदार्थों और ठोस कणों वाले मीडिया को संभालने के लिए डिज़ाइन किए गए हैं - वे तेल निष्कर्षण, रासायनिक संयंत्रों, अपशिष्ट जल उपचार सुविधाओं और खाद्य उत्पादन लाइनों में अपरिहार्य हैं।
मेरी राय में, उनका उत्कृष्ट प्रदर्शन रोटर और स्टेटर के बीच घनिष्ठ सहयोग से उत्पन्न होता है। प्रगतिशील कैविटी पंपों के कार्य सिद्धांत, प्रदर्शन और दीर्घकालिक स्थिर संचालन को वास्तव में समझने के लिए, आपको इन दो मुख्य घटकों को अच्छी तरह से समझना होगा। यह केवल सैद्धांतिक ज्ञान नहीं है; यह वर्षों से अर्जित कठिन परिश्रम का अनुभव है।
मेरी नज़र में, प्रत्येक प्रगतिशील कैविटी पंप की "जीवन रेखा" रोटर और स्टेटर के संयोजन में निहित है - उनका फिट जितना सटीक होगा, पंप की दक्षता उतनी ही अधिक होगी।
रोटर एक हेलिकली आकार का धातु शाफ्ट है, जो आमतौर पर उच्च शक्ति वाले स्टेनलेस स्टील, मिश्र धातु उपकरण स्टील या यहां तक कि टाइटेनियम से बना होता है। पंप हाउसिंग के अंदर स्थापित सक्रिय घटक के रूप में, यह न केवल घूमते समय द्रव प्रवाह को संचालित करता है बल्कि स्थानांतरण के लिए आवश्यक संपीड़न बल भी उत्पन्न करता है। मैंने कई रोटरों को क्रोम प्लेटिंग या अन्य सतह सख्त करने वाले उपचारों से गुजरते देखा है, और स्पष्ट रूप से, यह उनके पहनने के प्रतिरोध को काफी बढ़ा देता है। इस चरण को छोड़ देने से रोटर के तेजी से खराब होने की दर बढ़ जाएगी।
दूसरी ओर, स्टेटर एक धातु ट्यूब है जिसमें एक ढली हुई आंतरिक गुहा होती है, जो नाइट्राइल रबर (एनबीआर), फ्लोरोरबर (एफकेएम), या ईपीडीएम जैसी लोचदार सामग्री से सुसज्जित होती है। इसका आंतरिक आकार रोटर पर पूरी तरह से फिट बैठता है, और रोटर का व्यास स्टेटर के आंतरिक व्यास से थोड़ा बड़ा है। यह "हस्तक्षेप फिट" सुनिश्चित करता है कि गठित कक्ष वायुरोधी हैं; यदि सील विफल हो जाती है, तो पंप अनिवार्य रूप से बेकार है।
चाहे वह सिंगल-स्क्रू पंप (डबल-थ्रेडेड स्टेटर के साथ जोड़ा गया सिंगल-थ्रेडेड रोटर), ट्विन-स्क्रू पंप (दो काउंटर-रोटेटिंग और इंटरमेशिंग स्क्रू), या ट्रिपल-स्क्रू पंप (दो चालित स्क्रू के साथ एक ड्राइविंग स्क्रू) हो, मैंने कठिन तरीके से सीखा कि रोटर और स्टेटर के बीच फिट परिशुद्धता सीधे यह निर्धारित करती है कि पंप विश्वसनीय रूप से काम कर सकता है या नहीं। यहां तक कि एक छोटे से विचलन से भी प्रवाह कम हो सकता है, रिसाव हो सकता है, या पूर्ण रूप से बंद हो सकता है।
जब तक मैंने दो पुराने पंपों को अलग नहीं किया तब तक मैं प्रगतिशील कैविटी पंपों के कार्य सिद्धांत को पूरी तरह से नहीं समझ पाया था - इसे समझना वास्तव में बहुत आसान है।
जब रोटर स्टेटर के अंदर विलक्षण रूप से घूमता है, तो उनकी इंटरमेशिंग हेलिकल संरचनाएं सीलबंद गुहाओं की एक श्रृंखला बनाती हैं। जैसे ही रोटर घूमता है, ये गुहाएं लगातार डिस्चार्ज सिरे की ओर बढ़ती हैं, अनिवार्य रूप से तरल पदार्थ को आगे "ले जाती हैं"। यह पंप के अंदर एक अदृश्य कन्वेयर बेल्ट होने जैसा है, जिसे विशेष रूप से द्रव स्थानांतरण के लिए डिज़ाइन किया गया है।
चूषण बंदरगाह पर, गुहा की मात्रा फैलती है, जिससे आंतरिक दबाव कम हो जाता है, और वायुमंडलीय दबाव द्वारा जलाशय से तरल पदार्थ खींच लिया जाता है; जैसे-जैसे रोटर घूमता रहता है, तरल पदार्थ से भरी गुहा को डिस्चार्ज पोर्ट पर धकेल दिया जाता है, जहां गुहा की मात्रा सिकुड़ जाती है, दबाव बढ़ाने के लिए तरल पदार्थ को निचोड़ा जाता है, जिससे तरल पदार्थ को आसानी से डिस्चार्ज किया जा सकता है।
इस डिज़ाइन के बारे में जो बात मुझे विशेष रूप से पसंद है वह यह है कि इसमें किसी भी इनलेट या दबाव वाल्व की आवश्यकता नहीं है। यह न केवल स्थिर, कम-स्पंदन हस्तांतरण प्राप्त करता है - जो संवेदनशील प्रक्रियाओं के लिए महत्वपूर्ण है - बल्कि उन "नाजुक" कतरनी-संवेदनशील सामग्रियों, जैसे बायोफार्मास्युटिकल कच्चे माल को भी धीरे से संभालता है जो अनुचित बल के अधीन विफल हो सकते हैं। यहां आपके लिए एक व्यावहारिक युक्ति है: रोटर की दिशा उलटने से सक्शन और डिस्चार्ज की दिशा बदल सकती है। इस छोटे से ऑपरेशन ने मुझे कई बार पूरे उपकरण को पुन: कॉन्फ़िगर करने की परेशानी से बचाया है।
पिछले कुछ वर्षों में, मैंने कई परिदृश्यों में प्रगतिशील कैविटी पंपों को अन्य प्रकार के पंपों से बेहतर प्रदर्शन करते देखा है, लेकिन वे सर्वशक्तिमान नहीं हैं। आइए उनके पक्ष-विपक्ष पर वस्तुनिष्ठ चर्चा करें।
पंपों का चयन करने के वर्षों के बाद, मैंने पाया कि रोटर और स्टेटर की ज्यामिति काम की परिस्थितियों के अनुकूल होने की कुंजी है।
पंप प्रकार वर्गीकरण (मेरी त्वरित मिलान मार्गदर्शिका)

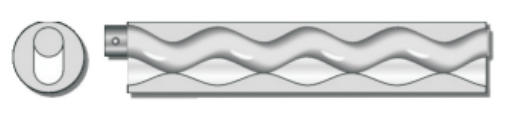

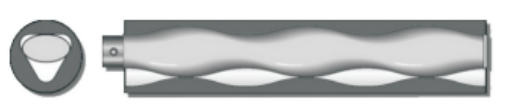

बुनियादी पंप प्रकारों के अलावा, रोटर और स्टेटर की ज्यामिति में सूक्ष्म समायोजन महत्वपूर्ण परिवर्तन ला सकते हैं:
इसके अतिरिक्त, हेलिक्स एंगल, लेड और टूथ प्रोफाइल जैसे मापदंडों को नजरअंदाज नहीं किया जा सकता है। मेरे अनुभव से: हेलिक्स कोण जितना बड़ा होगा, प्रवाह दर उतनी ही अधिक होगी लेकिन दबाव उतना कम होगा; हेलिक्स कोण जितना छोटा होगा, दबाव उतना अधिक होगा लेकिन प्रवाह दर कम होगी। यह एक समझौता है जो कामकाजी परिस्थितियों की प्राथमिकता पर निर्भर करता है। बड़ी मात्रा में चिपचिपे तरल पदार्थ के परिवहन की आवश्यकता है? एक बड़ा हेलिक्स कोण चुनें; उच्च दबाव वाली लंबी दूरी के स्थानांतरण की आवश्यकता है? एक छोटा हेलिक्स कोण चुनें.
कार्य स्थितियों के मिलान के लिए एक पंप का चयन करना (रोटर और स्टेटर के मिलान सहित) महत्वपूर्ण है। यह वह अनुभव है जो मैंने अनगिनत संकटों में पड़ने के बाद प्राप्त किया है:
स्टेटर सामग्री का चयन भी महत्वपूर्ण है: तेल आधारित मीडिया के लिए नाइट्राइल रबर (एनबीआर), उच्च तापमान वाले वातावरण के लिए ईपीडीएम, और संक्षारक मीडिया के लिए फ्लोरोरबर (एफकेएम)। यदि मजबूत एसिड या सॉल्वैंट्स जैसे अत्यधिक संक्षारक तरल पदार्थों का परिवहन कर रहे हैं, तो हास्टेलॉय रोटर चुनने में संकोच न करें - हालांकि यह महंगा है, यह सामान्य धातुओं की तुलना में बहुत अधिक टिकाऊ है, जो कई वर्षों तक चलता है।
पर्याप्त रखरखाव एक पंप की लंबी उम्र की कुंजी है। यह मेरी दैनिक रखरखाव दिनचर्या है:
इतने वर्षों के बाद, मैं गहराई से समझता हूं कि रोटर और स्टेटर प्रगतिशील कैविटी पंपों के मूल हैं- और टेफिको इसे अधिकांश ब्रांडों की तुलना में बेहतर समझता है।
औद्योगिक उत्पादों और इंजीनियरिंग सेवाओं के एक विश्वसनीय प्रदाता के रूप में, वे पूरी तरह से कोर पंप घटकों पर ध्यान केंद्रित करते हैं। यदि आप एक प्रगतिशील कैविटी पंप की तलाश में हैं जो आपको निराश नहीं करेगा, तो मैं ईमानदारी से टेफिको की अनुशंसा करता हूं।उनकी प्रगतिशील कैविटी पंप श्रृंखला के बारे में अधिक जानने के लिए यहां क्लिक करें
-
